钛合金拥有高比强度、耐高温、耐侵蚀等优异的机能，已宽泛利用于航空航天、刀兵、汽车、能源、生物医疗及体育用品等领域[1-2] ！３觳庾魑恢种匾奈匏鸺觳饧苛，宽泛利用于钛合金产品的出产和检验，有关国标和国军标中都划定了超声波检测要求 ！３硕缘ヌ迦钡愫吐叫钡愕某叽缃邢薅，对钛合金超声波底波衰减也进行了明确划定 ！３龈袷且蠼细叩木貌，对超声波杂波水平也提出了很高的要求 ！＠，在GJB494A—2008《航空发起机压气机叶片用钛合金棒材规范》中，要求静子叶片用小规格棒材（φ≤45mm）的超声波检测杂波水平不大于φ0.8-9dB，转子叶片用棒材杂波水平不大于φ0.8-12dB ！
在生物医疗领域，医用钛合金超声刀宽泛利用于外科手术 ！３兜某úㄋ俨唤霰匾谥圃诳隙煊，并且波速颠簸值越小越好[3-4] ！
然而，钛合金产品由于成分和加工工艺的差距，其微观组织千差万别 ！８丛拥亩嘞喽嗑Ы峁，以及晶粒取向的差距性，导致分歧钛合金产品的超声行为截然分歧 ！Ｓ跋祛押辖鸩烦ㄐ藕诺某煞衷毯觳獠街瑁ń哟シ、水浸法等），超声波探头频率，钛合金的理论粗糙度、显微组织类型、晶粒尺寸和状态、织构类型和强度、残存应力等[5-14] ！Ｈ欢，钛合金产品在冷热加工过程中，无法满足各部位的均匀变形，这也造成了钛合金产品分歧部位的组织和织构存在差距 ！Ｒ蚨，当超声波检测时出现杂波水平增大、底波强度衰减等异常信号时，判定其正确起源存在肯定的难度 ！
为了深刻钻研钛合金组织和织构对超声波检测信号的影响，科研人员排除硬件设备、理论粗糙度、内部缺点的滋扰，对超声信号异常区域进行组织和织构分析[5-9] ！１疚慕樯芰顺ㄔ陬押辖鹬械拇、反射和衰减行为，针对超声波波速变动、底波衰减、杂波水平3种常见的超声波检测信号，具体论说了钛合金组织和织构对超声波影响的法规和机理 ！
1、钛合金中超声波波速的影响成分
超声波的波速与介质的弹性模量和密度亲昵有关 ！Ｓ捎陬训木褰峁刮芘帕浇峁，当超声波在钛合金中传布时，其传布速度会受到弹性模量各向异性的影响 ！６杂陬训ゾ，密度为ρ=4.507g/cm3，弹性模量张量的分量别离为
超声波在钛单晶中的纵波波速别离为：：：
c 轴方向
垂直于c轴方向
由此可见，超声波在分歧取向的钛晶粒中传布速度分歧，理论波速差高达329m/s[9] ！
对于多晶钛资猜中的超声波波速，不仅必要思考弹性模量各向异性的影响，还必要思考资料宏观织构的影响 ！
Zheng等人[16]表征了φ260mm大规格Ti6242s合金棒材的组织和织构，并对棒材横截面进行水浸超声波波速检测，推算了沿直径方向的波速数据 ！

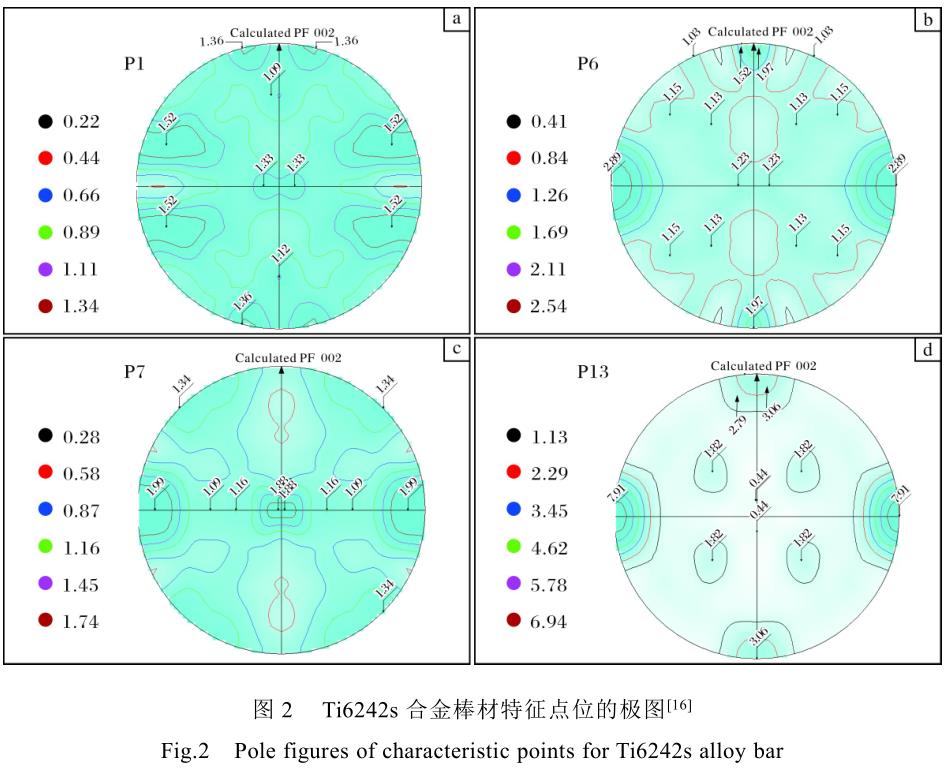

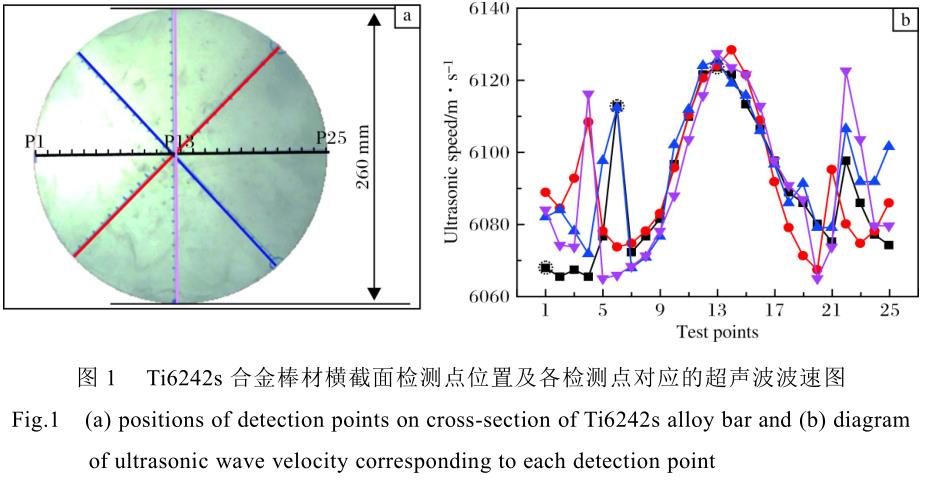

图1a展示了超声检测样品和检测点，沿直径方向每距离1cm取一个检测点，在每条直径上取25个检测点，沿4个直径方向呈“米”形进行超声波波速检测 ！Ｍ4b展示了4个方向上各检测点的超声波波速数据，4条曲线显示出一样的变动趋向 ！０舨谋卟考觳獾悖≒1-3；；；P23-25）波速较低，接着波速会出现一次忽然起落变动，而后逐步增长，在棒材中心地位（P13）达到最大值 ！Ｍ1b中波速低值和高值的特点点位（图中玄色圆圈检测点）别离对应图1a中样品直径方向玄色线上的检测点P1、P6、P7、P13，对其进行XRD宏观织构检测，各检测点(002)晶面的极图数据如图2所示 ！1和P7检测点的极密度值别离为1.52和1.99，与其较低的超声波波速一致 ！６鳳6和P13检测点的极密度值别离为2.89和7.91，对应较高的超声波波速 ！
对于通过液压机铸造加工的大规格钛合金棒材，由于变形速度较慢，压力能够传导至棒材内部，变形往往集中在棒材心部（P13），造有意部的极密度值弘远于其他部位 ！４蠊娓癜舨脑谧詈笫褂媚＞吖樵驳墓讨，由于变形量很小，往往变形集中在次理论（P5-P7）左近 ！６舨谋卟渴艿轿陆档挠跋，流变抗力增长，变形量相对较小 ！１湫瘟康牟罹嘣斐纱蠊娓癜舨谋榈氐募芏戎挡罹嘟洗，因而大规格钛合金棒材的超声波波速沿直径方向出现三峰结构 ！
除了织构会对钛合金的超声波波速产生影响，显微组织也会对超声波波速产生影响 ！ｎ押辖鹣晕⒆橹睦嘈秃妥刺爰庸すひ找约叭却χ弥贫扔泄，显微组织的变动会影响资料的弹性模量，进而影响超声波波速 ！
韩飞孝等[3]钻研了TC4钛合金轧制棒材的加工工艺和热处置工艺对超声波波速的影响 ！Ｔ940℃轧制的棒材，变形量由69.14%增长至92.89%时，超声波波速从6136m/s降至6093m/s；；；轧制温度从900℃升高至980℃时，超声波波速从6110m/s提高到6162m/s ！＠钤说萚4]钻研了精锻温度、变形量及热处置制度对Ti7Al4Mo合金棒材超声波波速的影响 ！Ｗ暄蟹⑾，随着变形温度的升高，棒材初生α相含量逐步降低，而超声波波速逐步增大 ！
2、钛合金中超声波杂波水平的影响成分
2.1超声波在钛合金中的传布法规
超声波从一种介质传布到另一种介质时，在两种介质的界面处会产生反射和透射 ！５谝唤橹屎偷诙介质界面处的声强反射率R能够暗示为：：：
式中，Z1和Z2别离为两种介质的声阻抗 ！Ｉ杩筞与介质密度ρ和超声波纵波波速c有关，能够暗示为：：：
其中，超声波纵波波速又与资料的弹性模量亲昵有关 ！６杂诹浇峁诡押辖，弹性模量的各向异性导致分歧取向区域（或晶粒）的波速和声阻抗存在差距，进而造成区域界面（或晶界）处产生发射，超声探头接管到的这些反射信号即显示为杂波[5,9] ！
别的，影响杂波水平的一个关键成分是反射界面的巨细 ！６杂陬押辖鸪觳獬Ｓ玫奶酵，频率通常为5MHz或10MHz，其对应的超声波波长别离为1.2mm和0.6mm ！Ｈ羰穷押辖鸬木Я３叽缭诩甘⒚琢考，其晶界反射界面的尺寸远小于超声波波长，界面处的反射很小，能够忽略不计 ！６本Я＞尴赣氤úǔぴ谕骋涣考妒，界面处的反射加强，超声波杂波强度增大 ！
2.2钛合金组织和织构对超声波杂波水平的影响
通常情况下，钛合金经过热加工变形使晶粒细化后，超声波杂波水平会得到改善 ！Ｈ欢，在现实出产中，往往会出现随着变形量的增长，杂波水平异常升高的景象，这与变形引起的晶粒状态和织构变动有关 ！

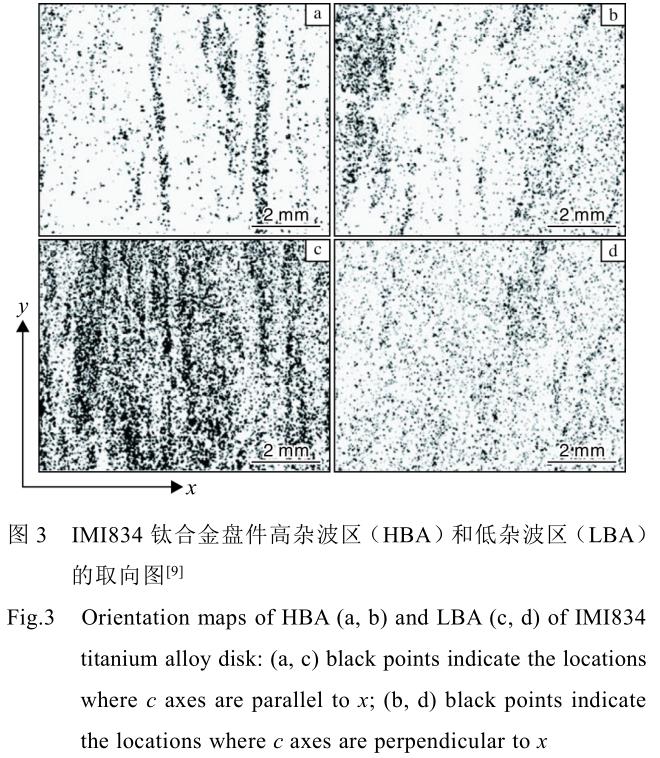

Thompson等人[6]钻研了Ti6246合金微观组织对超声波杂波水平的影响，并成立了通过超声波杂波数据获得资料品质因数的模型 ！i等人[11]钻研了多晶资猜中晶粒状态和织构与超声波背散射的关系，成立了拥有织构化椭圆形晶粒的多晶资料超声背散射模型 ！umbert等人[9]钻研了IMI834钛合金盘件高杂波区（HBA）和低杂波区（LBA）的织构 ！Ｈ缤3所示，在高杂波区，六方晶粒的c轴沿饼材直径方向分列的比例高达35%，这些一样取向的晶粒形成了一个晶格取向一样的晶粒群，称之为“宏区” ！５背ù┕昵，由于宏区内各晶粒的声阻抗根基一致，超声波会将其视为一个“大型”晶粒，并在宏区的界面处产生反射，导致杂波强度增大 ！

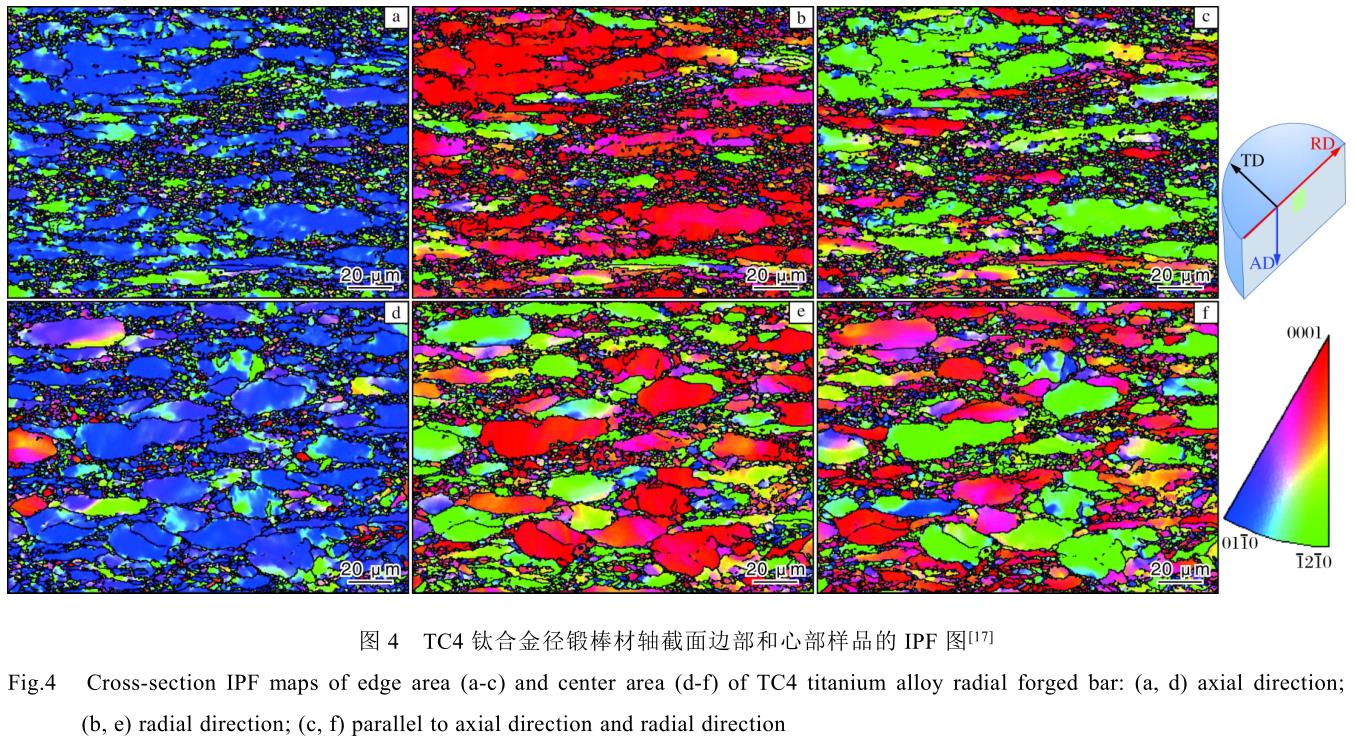

在钛合金出产中，加工工艺–组织和织构–超声波杂波水平之间有着缜密的联系 ！＠罾诘热薣17]对叶片用小规格TC4钛合金径锻棒材的组织和织构进行分析得到了棒材心部和边部的反极图（IPF图），如图4所示 ！４油4能够看出，棒材边部和心部的组织和织构存在显著差距 ！Ｕ馐怯删抖图庸ぬ厥獾谋湫畏绞皆斐傻 ！０舨木抖凸讨，4个锻锤高速往复锤击棒材，棒材受到冲击载荷急剧变形 ！Ｓ捎诔寤髟睾芍匾饔糜谘繁卟壳，且会产生切向应力，边部晶粒迅速破碎，并沿轴向被拉长，形成强烈的{0001}<1010>板织构 ！Ｐ牟壳虻木Я９倘灰驳玫较富，但是锤击产生的冲击载荷不易传导诚意部，变形量相对边部较小，晶粒尺寸也比边部大 ！２⑶倚牟壳蛟诟鞲龇较虻氖芰Ω恢，因而形成了<1010>//轴向的丝织构 ！

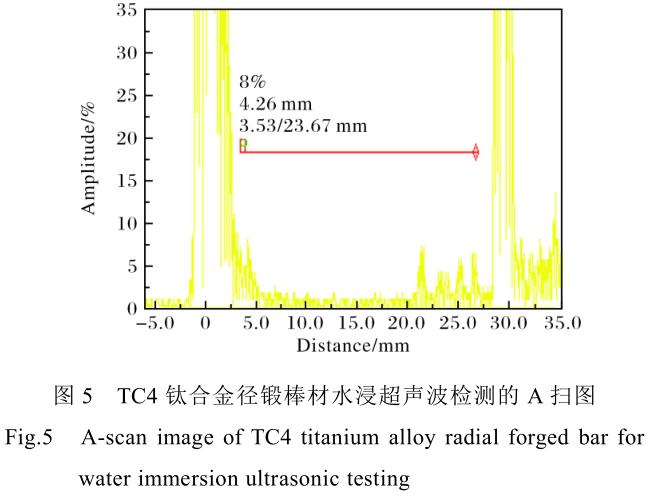

TC4钛合金径锻棒材的这种梯度组织和织构特点造成超声波杂波的异常信号 ！Ｍ5为TC4钛合金径锻棒材水浸超声波检测的A扫图，能够看出在22~30mm领域内（棒材R/2到周面区域）出现了杂波强度异常增大景象 ！
对于异常的超声波杂波信号，不仅必要分析资料的组织和织构，还必要结合伙料加工的方式和工艺，能力理解其产朝气理 ！８靡斐Ｇ蚨杂Π舨牡谋卟，其晶粒尺寸相对心部越发藐小 ！Ｔ硬ㄇ慷仍龀な怯捎诒卟烤Я１焕，以及强织构导致的宏区效应，造成超声波反射加强，杂波水平超过指标要求 ！Ｍü龀ぞ抖臀露、缩短径锻坯料长度等步骤能够优化棒材的织构散布，降低超声波的杂波水平，满足指标要求[18] ！
3、钛合金中超声波底波衰减的影响成分
引起超声波底波衰减的重要原因有波束扩散、介质吸收和晶粒散射 ！＠┥⑺ゼ跤腩押辖鹧诽讲夥较虻某ざ扔泄，超声波的声压与长度的平方根成反比，介质吸收与质点间的内摩擦和热传导有关 ！Ｉ⑸渌ゼ踔赋ㄔ陬押辖鹬写际，遇到声阻抗分歧的界面产生狼藉反射而引起的衰减 ！Ｉ⑸渌ゼ跤腩押辖鸬淖橹椭骨钻怯泄，通常情况下，晶粒粗壮时，散射衰减比力严重，被散射的声波形成杂波造成信噪比降落，可能会覆没缺点信号[19-20] ！

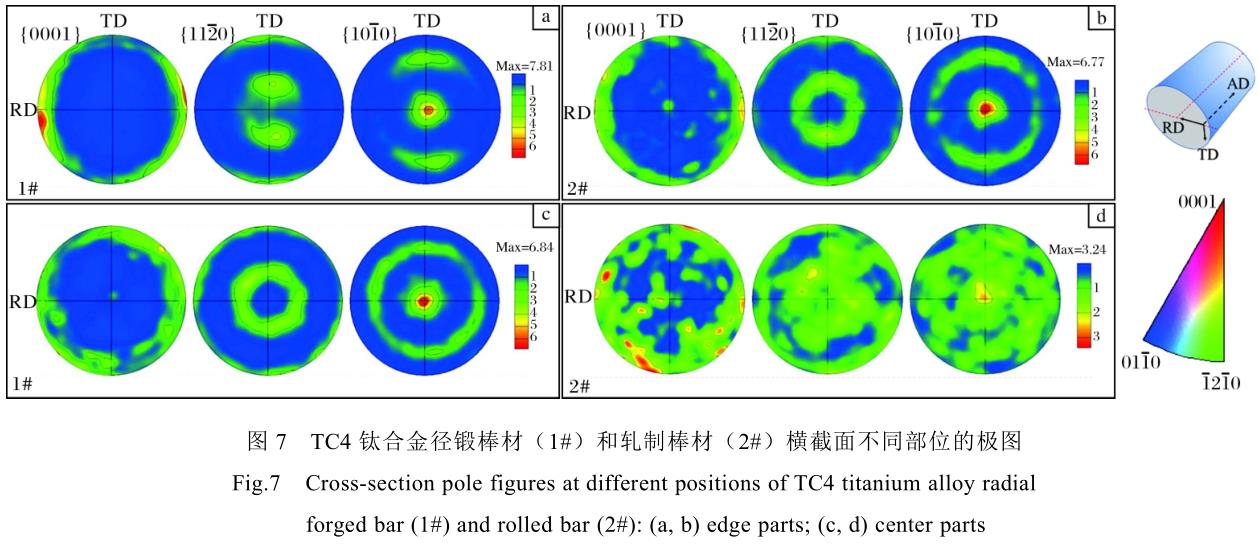

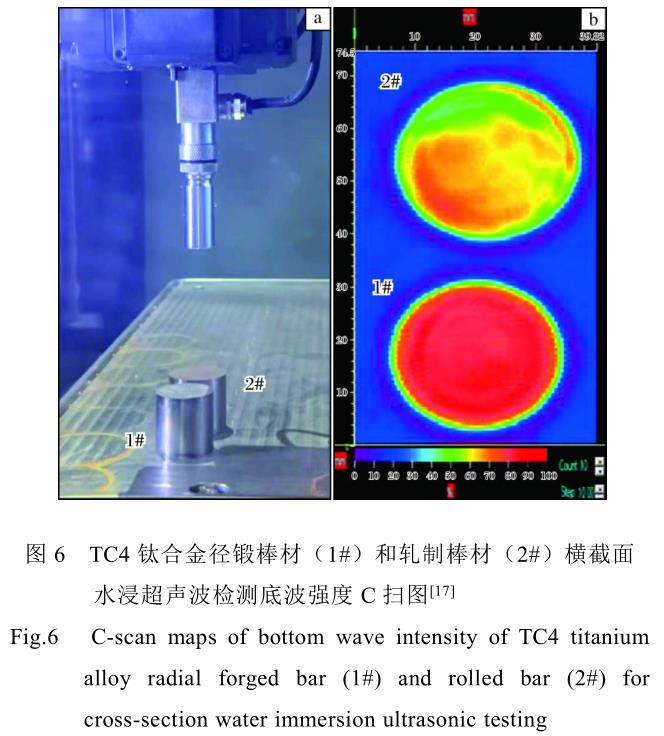

韩飞孝等人[18]钻研了热加工工艺对TC4钛合金棒材组织和超声波杂波的影响 ！６晕募18]中西部超导资料科技股份有限公司在940℃通过径锻（1#）和轧制（2#）制备的φ30mmTC4钛合金棒材的横截面进行超声波底波强度C扫描和织构检测，了局如图6、图7所示[17] ！
从图6可见，径锻棒材的底波强度在各个方向根基一致，且变动较 ！；；；轧制棒材的底波强度出现了显著的各向异性，且心部与边部的强度相差较大 ！Ｆ揪萃7中2种棒材边部和心部的极图可知，径锻棒材边部与心部的极密度别离为7.81和6.84；；；轧制棒材边部与心部的极密度别离为6.77和3.42 ！Ｓ纱丝杉，在显微组织相近的情况下，由于加工方式造成的TC4钛合金棒材分歧部位的织构差距对超声波的底波衰减有显著的影响 ！

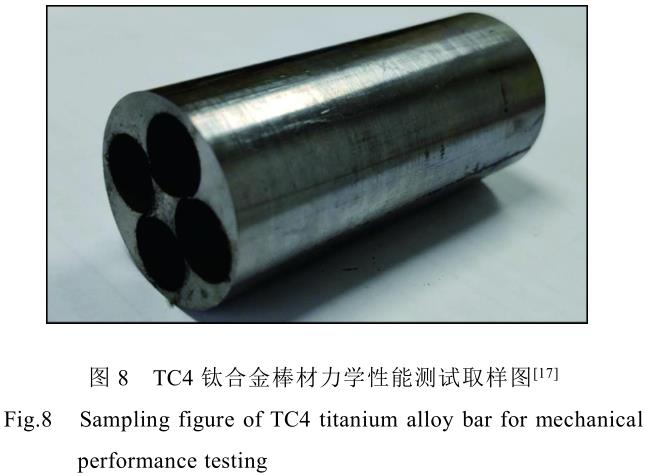

按图8所示在TC4钛合金径锻棒材和轧制棒材上沿轴向取样进行力学机能测试 ！＞抖桶舨目估慷群颓强度的变异系数别离为0.24%和0.29%；；；而轧制棒材的变异系数别离为0.33%和0.49% ！Ｔ制棒材的力学机能颠簸相对较大，这与其超声波底波强度显著的各向异性一致 ！
4、钛合金超声波检测技术钻研进展
钛合金的组织和织构对其力学机能和委顿机能有显著影响[21-22] ！ｎ押辖鹬械闹购昵，出格是蕴含高比例c轴与受力方向一致的α相宏区，已经被确以为导致钛合金零部件过早失效的委顿危险累积区 ！３觳庾魑恢治匏鸺觳獠街，成为钛合金关键零部件织构宏区检测的重要伎俩，近年来超声波织构的检测技术也获得了好多重要进展 ！
Moreau等人[23]提出了一种基于超声波波速颠簸的空间自有关函数的无损检测步骤，可能定量表征钛合金宏区的巨细 ！＠酶貌街杓觳釯MI834钛合金中的织构宏区，其了局与EBSD的测试了局一致 ！an等人[24]通过理论推算和尝试钻研，提出了一种拥有代表性的体积元步骤，可能检测两相结构钛合金织构对超声波波速的影响，进而甄别织构宏区 ！Ｖ，Lan等人[25-26]又提出了一种利用共振超声光谱（RUS）对织构进行无损评估的步骤 ！＝嗑虻亩ㄏ虿ㄋ儆肫渲槌闪⒘，并选取RUS通过丈量弹性常数来获得
波速数据以判定资料的织构 ！u[27]钻研发现，模式转换超声散射的振幅高度依赖于微观组织的各向异性，并利用模式转换超声散射技术表征了Ti-6Al-4V合金坯料低散射和高散射区域的微观组织 ！ＤＪ阶怀⑸浞ㄌ峁┝艘恢直碚魑⒐圩橹飨蛞煨缘奈匏鸺觳獠街，可作为质量节制的无损检测方式 ！
5、结语
钛合金中超声波的传布受到密排六方结构晶体弹性模量各向异性的影响，使得超声波的波速、底波衰减以及超声波杂波信号与钛合金产品的组织和织构亲昵有关 ！Ｍü猿ㄐ藕诺南晗阜治，可能判断钛合金产品复杂的微观结构以及织构特点，并结合钛合金加工过程分析异常超声波信号产生的原因，通过改进加工工艺使其满足钛合金有关尺度 ！＝昀纯⒌念押辖鸪觳饧际跤兄购昵亩勘碚鞑街、共振超声光谱无损评估步骤以及模式转换超声散射技术等，并已利用于航空航天等领域钛合金零部件的无损检测 ！
参考文件References
[1] 赵永庆, 葛鹏, 辛社伟. 近五年钛合金资料研发进展[J]. 中国资料进展, 2020, 39(Z1): 527-534.
[2] 赵秦阳, 陈永楠, 徐义库, 等. 钛合金资料低成本化制备技术 进 展 与 展 望 [J]. 中 国 有 色 金 属 学 报 , 2021, 31(11):3127-3140.
[3] 韩飞孝, 孙小平, 楼美琪, 等. 轧制和热处置工艺对 TC4 钛合 金棒 材 超 声声 速 的影 响 [J]. 钛 工业 进 展, 2023, 40(6):16-21.
[4] 李运, 韩飞孝, 秦立东, 等. 加工工艺对 Ti7Al4Mo 合金棒材 组 织 性 能 和 超 声 声 速 的 影 响 [J]. 钛 工 业 进 展 , 2022,39(6): 18-23.
[5] 李华, 马英杰, 邱建科, 等. TC4 钛合金显微组织对超声波探 伤 杂 波 水 平 的 影 响 [J]. 稀 有 金 属 材 料 与 工 程 , 2013,42(9): 1859-1863.
[6] Thompson R B, Margetan F J, Rose J H, et al. Influence of microstructure on ultrasonic backscattering noise in titanium alloys[J]. Nondestructive Testing and Evaluation, 1992, 8-9(1-6):485-495.
[7] Gigliotti M F X, Bewlay B P, Deaton J B, et al.Microstructure-ultrasonic inspectability relationships in Ti6242: signal-to-noise in fine-grain-processed Ti6242[J].Metallurgical and Materials Transactions A, 2000, 31:2119-2125.
[8] Wu J, Wang L, Liu X, et al. Evolution of microstructure and microtexture in Ti-2A1-2.5Zr during one pass cold pilgering[J]. Rare Metal Materials and Engineering, 2022,51(4): 1145-1151.
[9] Humbert M, Moreau A, Uta E, et al. Analysis of backscattered ultrasound amplitude of Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.3Si samples in term of their microstructures and local textures[J]. Acta Materialia, 2009, 57: 708-714.
[10] Lobkis O I, Yang L, Li J, et al. Ultrasonic backscattering in polycrystals with elongated single phase and duplex microstructures[J]. Ultrasonics, 2012, 52 (6): 694-705.
[11] Li J, Yang L, Rokhlin S I. Effect of texture and grain shape on ultrasonic backscattering in polycrystals[J]. Ultrasonics, 2014, 54(7): 1789-1803.
[12] Baelde A, Laurent J, Millien P, et al. Effect of microstructural elongation on backscattered field: Intensity measurement and multiple scattering estimation with alinear transducer array[J]. Ultrasonics, 2018, 82: 379-389.
[13] Kube C M, Arguelles A P, Turner J A. Ultrasonic backscatter from elongated grains using line focused ultrasound[J].Ultrasonics, 2018, 82: 79-83.
[14] Li X B, Fu Y D, Zhang F, et al. Detecting small flaws in two-phase Ti-6Al-4V with rough surfaces[J]. Ultrasonics, 2020, 106: 106128.
[15] Fisher E S, Renken C J. Single-crystal elastic moduli and the hcp→bcc transformation in Ti, Zr, and Hf[J]. Physical Review, 1964, 135: A482-A494.
[16] Zheng G M, Mao X N, Li L, et al. The variation of microstructures, textures and mechanical properties from edge to center in cross section of Ti6242s titanium alloy[J].Vacuum, 2019, 160: 81-88.
[17] 李磊, 韩飞孝, 周敏, 等. 叶片用小规格 TC4 棒材的组织和 织 构 研 究 [J]. 稀 有 金 属 材 料 与 工 程 , 2023, 52(11):3909-3914.
[18] 韩飞孝, 孙小平, 郑念庆, 等. 热加工工艺对叶片用 TC4钛 合 金 棒 材 组 织 与 性 能 的 影 响 [J]. 钛 工 业 进 展 , 2022,39(6): 7-12.
[19] Blodgett M P, Eylon D. The influence of texture and phase distortion on ultrasonic attenuation in Ti-6Al-4V[J]. Journal of Nondestructive Evaluation, 2001 20(1): 1-15.
[20] Bhattacharjee A, Pilchak A L, Lobkis O I, et al. Correlating ultrasonic attenuation and microtexture in a near-alpha titanium alloy[J]. Metallurgical and Materials Transactions A, 2011, 42: 2358-2372.
[21] Warwick J L W, Coakley J, Raghunathan S L, et al. Effect of texture on load partitioning in Ti-6Al-4V[J]. Acta Materialia,2012, 60: 4117-4127.
[22] Liu Y, Dunne F P E. The mechanistic link between macrozones and dwell fatigue in titanium alloys[J]. International Journal of Fatigue, 2021, 142: 105971.
[23] Moreau A, Toubal L, Bocher P, et al. Evaluation of macrozone dimensions by ultrasound and EBSD techniques[J]. Materials Characterization,2013,75:115-128.
[24] Lan B, Lowe M, Dunne F P E. Experimental and computational studies of ultrasound wave propagation in hexagonal close-packed polycrystals for texture detection[J].Acta Materialia, 2014, 63: 107-122.
[25] Lan B, Carpenter M A, Gan W, et al. Rapid measurement of volumetric texture using resonant ultrasound spectroscopy[J]. Scripta Materialia, 2018, 157: 44-48.
[26] Lan B, Britton T B, Jun T S, et al. Direct volumetric measurement of crystallographic texture using acoustic waves[J]. Acta Materialia, 2018, 159: 384-394.
[27] Du H L. Characterization of microstructural anisotropy using the mode-converted ultrasonic scattering in titanium alloy[J].Ultrasonics, 2022, 119: 106633.
