引言

Ti-6Al-4V 合金国内商标为 TC4 ,是一种典型的(α+ β )型钛合金,拥有比强度高、、耐高温、、耐侵蚀、、综合机能优良的利益,宽泛利用于航空航天、、船舶、、汽车及医疗等领域 [1 ] 。。但是由于钛合金导热率低、、难加工等特点,通例加工方式逐步难以满足加工需要。。

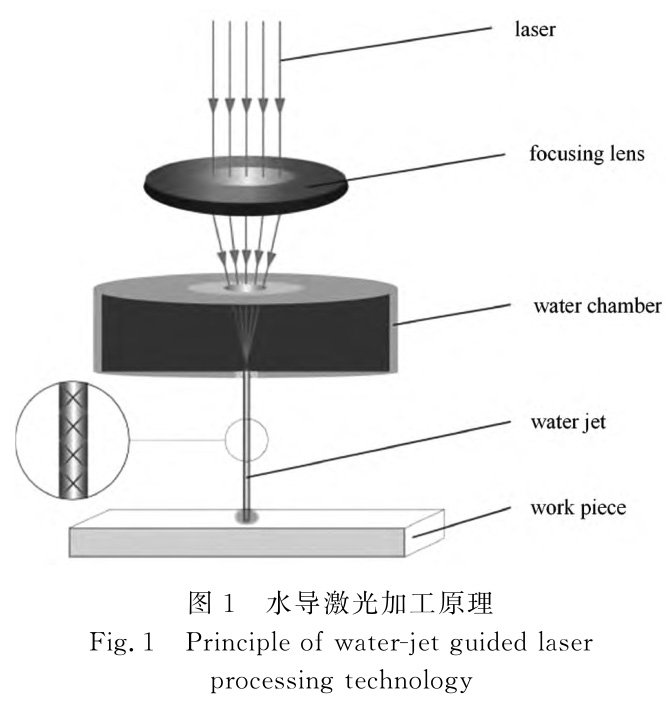

水导激光作为一种复合加工技术,利用了光在分歧物质界面上传布的全反射个性。。由于水和空气拥有分歧的折射率,当激光以肯定角度照射到二者之间的界面时会在水束中产生全反射,此时激光能够沿着水束的方向进行传布,激光被传导于工件理论时对资料进行加热、、剥离,从而实现对工件的加工。。水导激光加工技术拥有切缝锥度小、、加工精度高、、毋庸对焦、、切面质量好、、重熔层小等利益,极度适合钛合金资料的精亲昵割、、钻孔、、开槽等加工。。水导激光加工技术道理如图 1 所示。。

国内外学者对水导激光加工进行了宽泛钻研。。Li 等[ 2-3 ] 对比了水导激光和通例激光切割镁合金、、钛合金 TA1 的理论质量,发现水导激光切割后理论干净整洁,在熔渣和热危险节制方面显著优于通例激光加工。。 Zhang 等 [4 ] 结合ANSYS 有限元仿照和正交尝试,分析了水导激光的分歧工艺参数对钛合金、、不锈钢、、铝合金、、铜 4 种典型金属资料的影响,发现选取水导激光打孔后,孔的圆度得到了优良的保障且周围干净、、险些无热影响区。。 Rashed 等 [5 ] 分析了水导激光和 渺小电火花 加工后钢板 的 表 面 质量,发现水导激光打孔后理论越发均匀,在肯定水平上能够代替电火花技术对喷油嘴进行加工。。张正等 [6 ] 提出了一种新型水导激光缩流导光步骤,并通过耦合试验与加工试验对其进行验证,试验了局批注水导激光切割铝板后微槽两侧险些无热影响区。。

目前的钻研已经对水导激光加工后的宏观理论质量进行了肯定评价,但针对理论描摹特点及形成机理的钻研相对较少。。本文利用水导激光加工设备对TC4钛合金板材进行切割,分析水导激光加工方式对TC4钛合金理论描摹的影响,进而对水导激光加工技术的工艺特点进行了探索。。

1、、 试验规划与检测

1.1 试验设备与参数

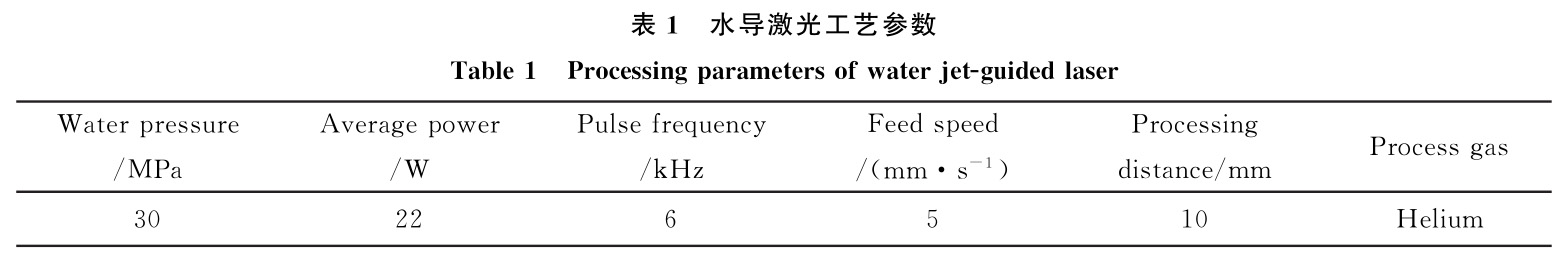

试验选取的水导激光加工设备为瑞士 Synova公司的 LCS305 机床。。加工系统选取波长为 532nm的脉冲激光与最大 50MPa 的去离子高压水束进行耦合。。本试验的水导激光工艺参数如表 1 所示。。

1.2 试件资料与检测

试验资料选用厚度为 2mm 的TC4钛合金轧制板材,选取水导激光加工设备将其切割成 10mm×10mm×2mm 的长方体样品,样品加工后利用99% 的无水乙醇洗濯备用。。

利用 CCD 工业体式显微镜对切割理论的宏观描摹进行观察;利用蔡司 GeminiSEM460 场发射扫描电子显微镜对样品的微观描摹进行分析,并通过其建设的 X 射线能谱仪系统对样品理论成分进行初步分析;利用 KLA-FilmetricsProfilm3D 光学概括仪获取样品理论二维、、三维微观描摹图像等数据。。

2 、、试验了局与分析

2.1 理论宏观描摹分析

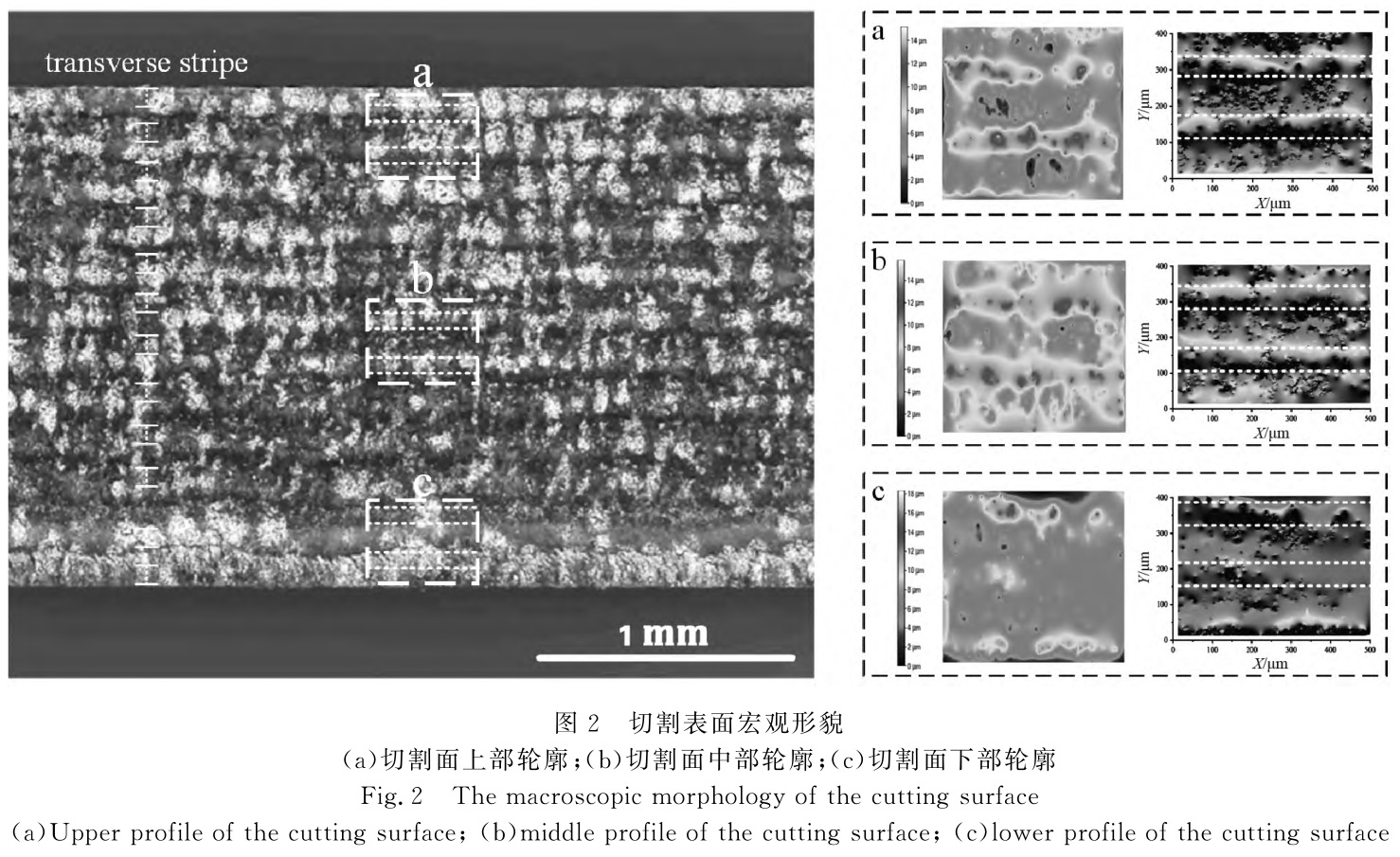

水导激光切割TC4钛合金后,利用 CCD 工业体式显微镜对样件进行观察,能够清澈地观察到切割理论散布着沿进给方向的横向条纹。。利用光学概括仪对切割理论状态进行检测,发现切割理论凹凸升沉,其中横向条纹地位为凹陷描摹,横向条纹的高低侧均有显著的条状隆起。。

除此之外,能够发现横向条纹数量与水导激光扫描周次一样,即水导激光的每次扫描城市在切割理论产生一道横向条纹,正是这种多周次的往复循环扫描战术使得资料理论产生了多道次的横向条纹 [7 ] ,切割理论宏观描摹如图 2 所示。。

2.2 理论微观描摹分析

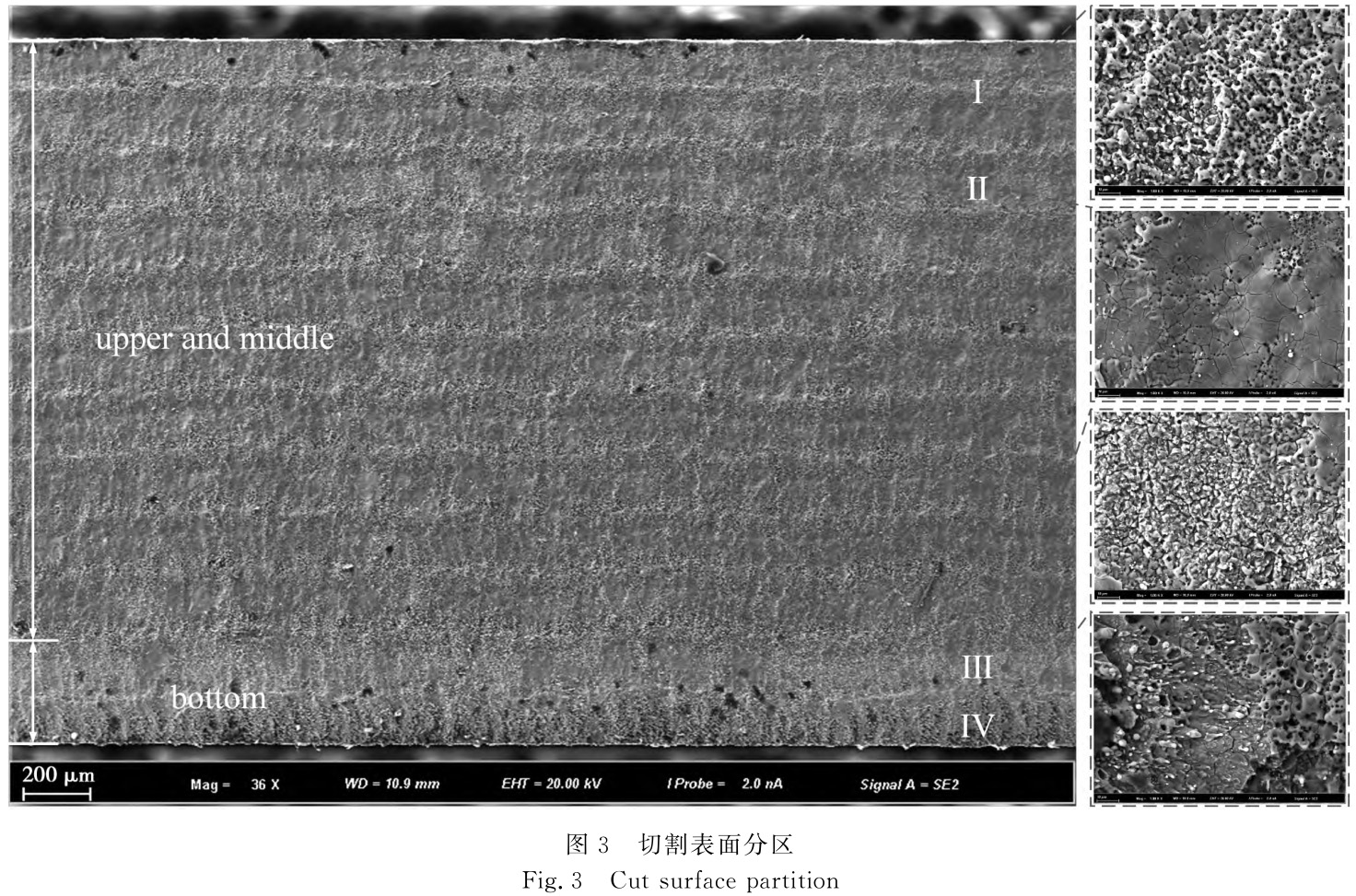

利用扫描电子显微镜进一步观察,能够发现切割理论的隆起、、凹陷处拥有分歧的特点,凭据状态特点大体能够分为 4 种区域: Ⅰ 隆起区、、 Ⅱ 凹陷区、、 Ⅲ碎石区、、 Ⅳ 波纹区。。其中,隆起区和凹陷区在切割理论的上部、、中部交替循环出现,碎石区和波纹区出现于切割理论的底部。。切割理论分区如图 3 所示。。

2.2.1 隆起区描摹分析

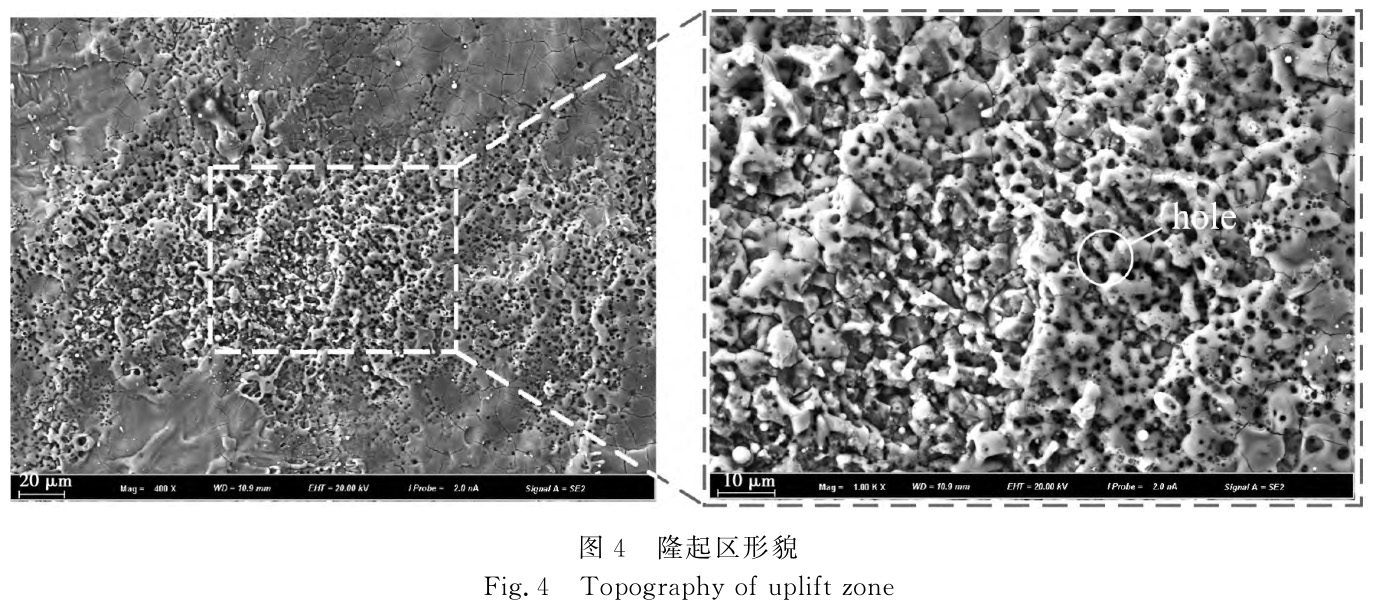

利用扫描电子显微镜对隆起区描摹进行观察,隆起区描摹如图 4 所示。。从图中能够发现,隆起区描摹相对凸出且沿进给方向有着显著的凹凸升沉,其理论散布着较多的疏松孔洞,大部门孔洞的直径领域在 1.056~2.103 μ m 之间。。

通过度析可知,激光的高温效应会使资料产生溶解或气化,气化的金属产生气态分裂时会出现爆炸景象,从而在资料理论形成孔洞 [8 ] 。。此外,水导激光加工时选取多周次的往复循环扫描战术,由于隆起区是理论较为凸出的区域,因而其更靠近水导激光光斑的中部,激光作用于隆起区的能量更多,隆起区理论资料经历屡次溶解、、气化、、冷却等过程,从而形成了这种大量孔洞散布的描摹。。

2.2.2 凹陷区描摹分析

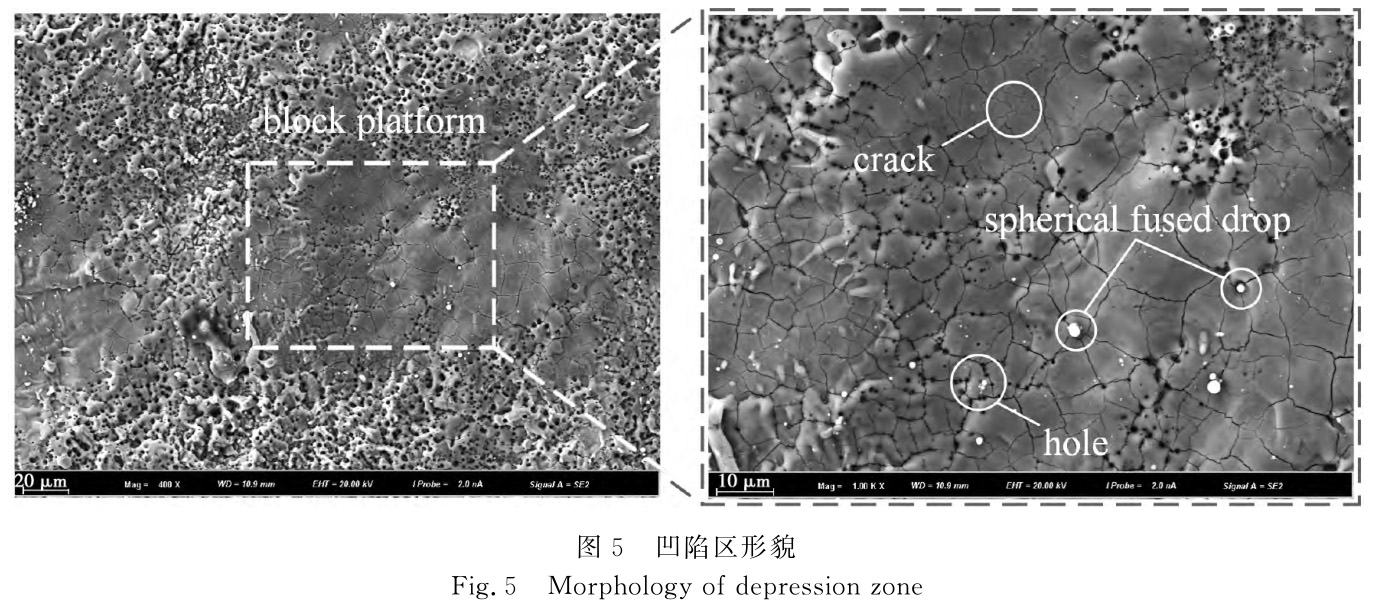

利用扫描电子显微镜对切缝理论的凹陷区描摹进行观察,凹陷区描摹如图 5 所示。。从图中能够发现凹陷区有较多块状平台,藐小龟裂纹散布于块状平台理论,使得整个块状平台被宰割成不规定的小板块。。此外,凹陷区的平台理论散布有少量小尺寸孔洞,且孔洞险些均出现于裂纹轨迹之上,孔洞直径为 0.495~1.356 μ m 。。

这是由于激光能量作用于资料上时,热量在资料部门迅速累积,从而使得资料产生溶解,由于熔融物质无法齐全被水束断根,部门熔融物质冷却凝固在切割理论形成块状平台。。水导激光加工是一个急剧加热、、急剧冷却的过程,在此期间资料会产生较大的应力,当应力值超过其屈服极限时即产生裂纹。。

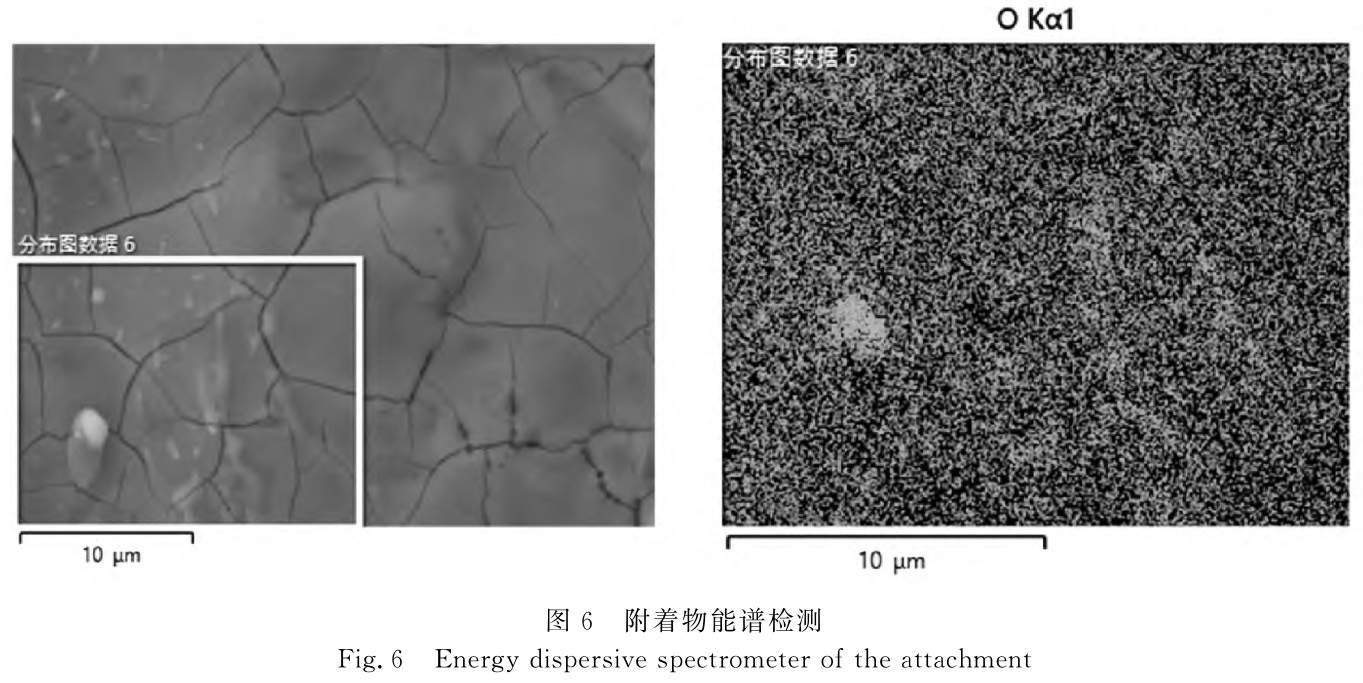

在平台理论附着有少量球形熔滴,对该区域进行能谱面扫描检测,能够发现相较于其他地位,球形熔滴的 O 元素含量占比更高。。进一步对其进行能谱点 扫 描 检 测,发 现 O 元 素 的 质 量 百 分 比 高 达7.09% , Ti 元素的质量百分比为 51.54% ,凭据相对原子质量推算可揣摩该物质为 TiO 2 ,能谱面扫描检测如图 6 所示。。

2.2.3 碎石区描摹分析

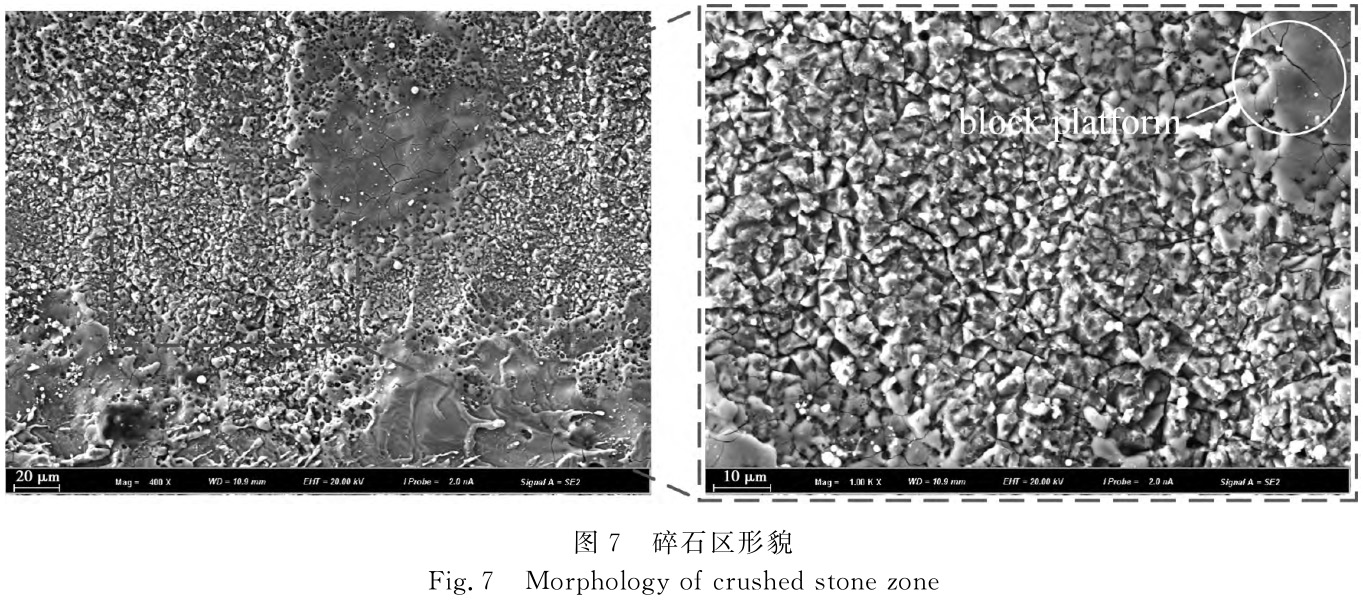

利用扫描电子显微镜对碎石区描摹进行观察发现,相较于凹陷区、、隆起区,碎石区的理论状态有着显著分歧,该区域整体出现为碎石状,仅有少部门区域零散散布着块状平台,碎石区描摹如图 7 所示。。此种描摹的形成原因是水导激光切割时,高压水束受到切缝底部资料的故障,从而产生了向上的反向冲击波,并且由于进给速度相对较快,高压水束在进给方向上也能够拥有肯定的动能,因而对熔融物质起到优良的“剥离”作用,从而形成了碎石状的理论描摹;膨胀的高压等离子体羽流也会对切缝理论产生冲击波,推进了熔融物质的“剥离”。。

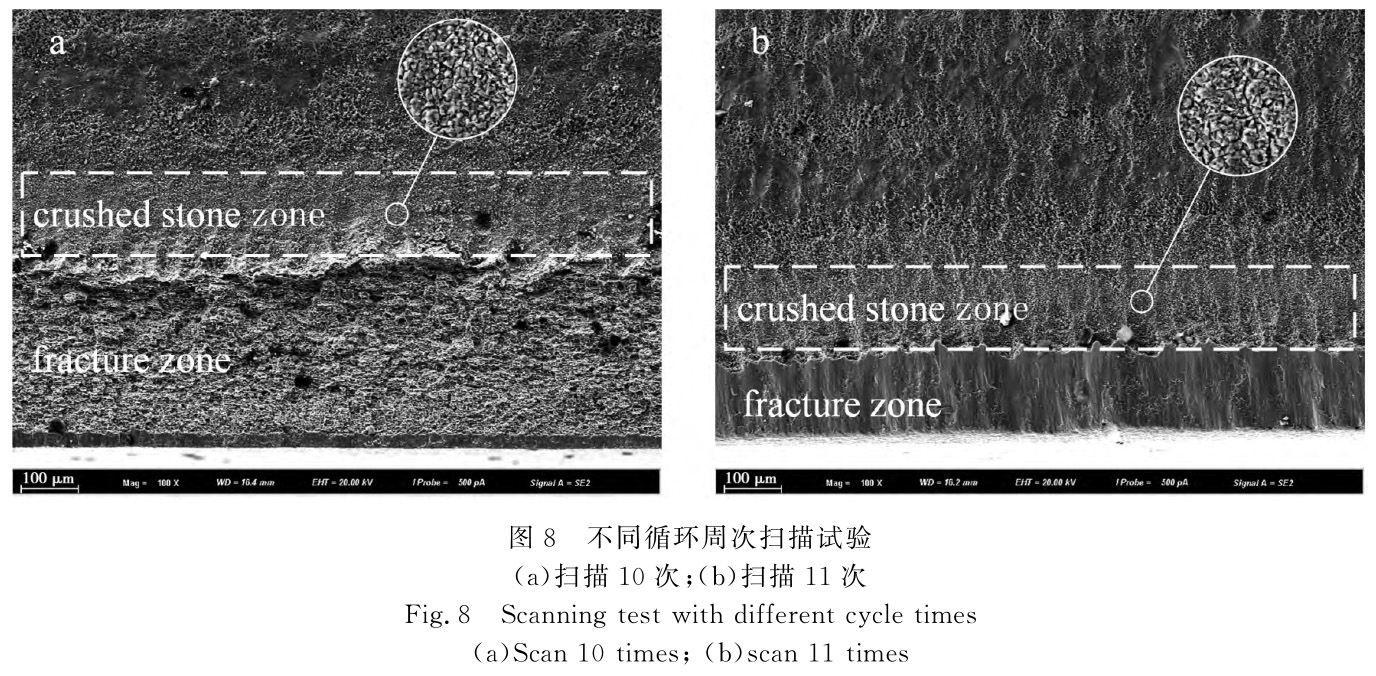

为了进一步钻研碎石区出现地位的法规,进行了分歧加工循环周次试验。。当扫描周次为10 、、11次时板材均未被堵截,水导激光切割后选取其他物理方式使其断裂。。对比两组试验了局,发现碎石区描摹始终处于切割理论的最底部,即单次扫描后形成碎石区描摹;鄙人一周次扫描时,原有碎石区描摹会被凹陷区描摹代替,而在切缝底部会形成新的碎石区描摹,分歧循环周次扫描试验如图 8 所示。。

2.2.4 波纹区描摹分析

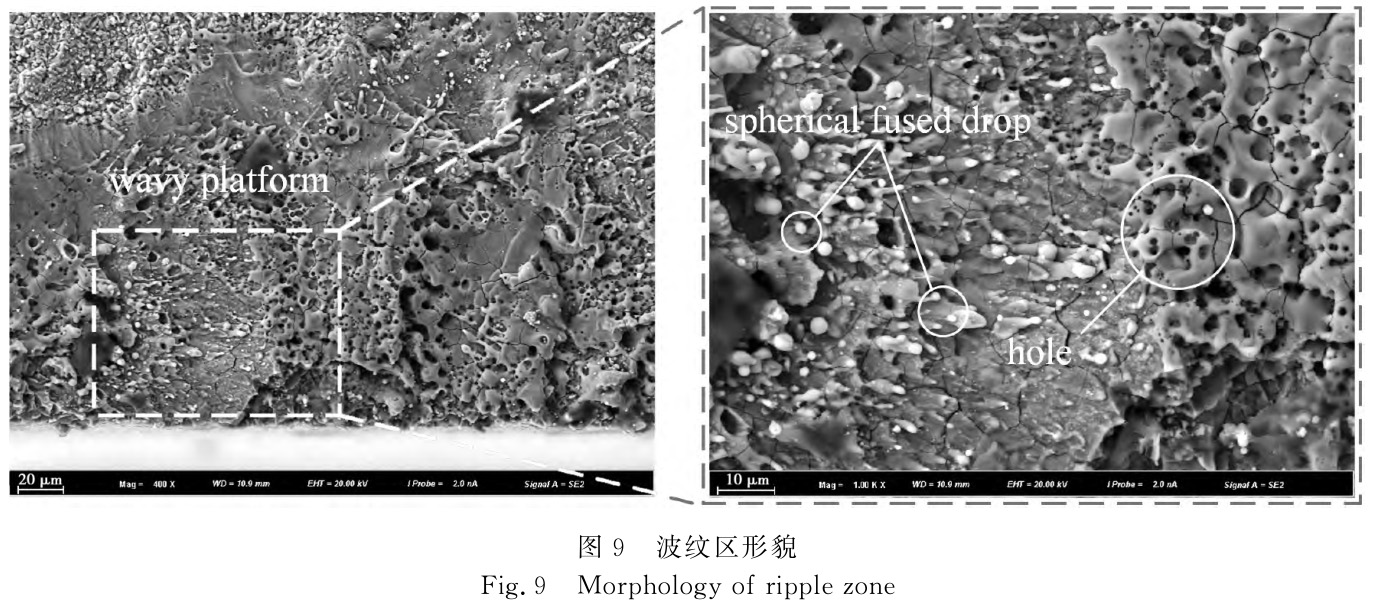

利用扫描电子显微镜对波纹区描摹进行观察发现,波纹区理论散布有波浪状平台、、球形熔滴及孔洞,球形熔滴呈飞溅状,有着显著的冲刷痕迹,波纹区描摹如图 9 所示。。

最后一次扫描时,资料底部被齐全切穿,高压水束不受资料故障,水束的冲刷成效更好,因而切割理论的熔融物质受到水束的陆续挤压,从而形成拥有档次的波浪状平台。。除此之外,由于水束的冲刷作用,波纹区部门溶解或气化的金属被抛离资料理论,从而使得理论产生了大尺寸孔洞,被抛出的金属经过水束冲刷后重新冷却凝固,在资料理论张力的作用下形成球形熔滴 [9 ] 。。波浪状平台、、球形熔滴以及大尺寸孔洞组成了波纹区的怪异描摹。。

3、、 结论

本文以TC4钛合金轧制板材为试验资料,重点对水导激光切割后的切面进行了描摹分析,初步探索了分歧描摹的形成原因,所得结论如下:

(1 )TC4钛合金在水导激光切割后理论凹凸不平,从而产生横向条纹景象。：：嵯蛱跷莆枷菝枘∏沂坑肷柚艽我谎,切割理论的横向条纹是由于水导激光的多周次扫描造成的。。

(2 )凭据切割后理论状态的分歧,可将TC4钛合金切割理论分成 4 种区域,即隆起区、、凹陷区、、碎石区及波纹区;隆起区和凹陷区在切割理论的上部、、中部交替循环出现,碎石区和波纹区出现于切割理论的底部。。

(3 )TC4钛合金经过一周次水导激光扫描后会形成碎石区描摹,碎石区描摹再次经过水导激光扫描后将转变为凹陷区描摹,与此同时在切缝最底部将形成新的碎石区描摹。。

参考文件

[1 ]刘全明,张朝晖,刘世锋,等 . 钛合金在航空航天及兵器设备领域的利用与发展[J ] . 钢铁钻研学报, 2015 , 27(3 ): 1-4.

LIU Q M , ZHANGZH , LIUSF , etal.Application anddevelopmentoftitaniumalloyinaerospaceandmili-taryhardware [ J ] .JournalofIronandSteelResearch ,2015 , 27 ( 3 ): 1-4.

[2 ] LICQ , YANGLJ , WANGY.Experimentalstudyon water-jetguidedlasermachining magnesiumalloy [ J ] .MaterialsScienceForum , 2012 , 723 : 476-480.

[3 ] LICQ , YANGLJ , WANGY.Aresearchonsurface morphologyofcuttingoftitaniumsheetwithwater-jet guidedlaserandconventionallaser [ J ] .AppliedMechan-icsandMaterials , 2011 , 120 : 366-370.

[4 ] ZHANGYN , QIAO HC , ZHAOJB , etal.Research onwaterjet-guidedlasermicro-holemachiningof6061 aluminum alloy [ J ] . The International Journal of Advanced Manufacturing Technology , 2022 , 118(1 ): 1-13.

[5 ] RASHEDC A A , ROMOLIL , TANTUSSIF , etal.Waterjetguidedlaserasanalternativeto EDM for micro-drillingoffuelinjectornozzles : Acomparisonof machinedsurfaces [ J ] .JournalofManufacturingProces-ses , 2013 , 15 ( 4 ): 524-532.

[6 ]张正,张广义,张文武,等 . 新型水导激光水 - 气缩流机理分析及初步加工试验验证[J ] . 利用激光, 2019 , 39(2 ): 291-296.

ZHANGZ , ZHANGGY , ZHANG W W , etal.Mech-anismanalysisandpreliminaryprocessingtestverifica-tionofwater-airshrinkagebasedonnew water-guided laser [ J ] .AppliedLaser , 2019 , 39 ( 2 ): 291-296.

[7 ] BEKTASE , SUBASIL , GUNAYDINA , etal.Water jetguidedlaser vs .conventionallaser : Experimental comparisonofsurfaceintegrityfordifferentaerospace alloys [ J ] .JournalofLaserMicro , 2021 : 16 ( 1 ): 1-7.

[8 ] BAOJD , LONGY H , TONGYQ , etal.Experiment andsimulationstudyoflaserdicingsiliconwithwater-jet [J ] .AppliedSurfaceScience , 2016 , 387 : 491-496.

[9 ]巩亚东,孙瑶,刘寅 . 低速单向走丝电火花线切割钛合金 TC4 理论 粗糙 度 试验 钻研 与建 模 [ J ] . 兵工 学报,2016 , 37 ( 6 ): 1058-1065.

GONGYD , SUN Y , LIU Y.Experimentalinvestiga-tionand modelingofthree-dimensionalsurfacerough-nessin LS-WEDM ofTC4 [ J ] .Acta Armamentarii ,2016 , 37 ( 6 ): 1058-1065.
