钛及钛合金因其自身个性,在诸多领域得到大量利用,是一种被宽泛使用的金属资料。。在航空航天行业,钛合金因其高强度和耐侵蚀性被宽泛用于制作飞机结构零部件;在医疗器械领域,由于其生物相容性和优良的耐侵蚀性,钛合金被用于制作骨科植入物和人为关节等产品;在化工领域,钛合金由于其耐侵蚀性被宽泛用于制作化工设备和管道[1—2]。。TC11钛合金的名义成分配比值为Ti-6.5Al-3.5Mo-1.5Zr-0.3Si[3]。。TC11钛合金常被用来制作发起机叶片、
、环件以及压气机盘等关键器件[4]。。

由于TC11钛合金中蕴含肯定数量的合金元素,故可通过热处置工艺对其进行强化处置,而目前已有众多学者对该合金的热处置工艺进行钻研,例如王晓亮等人[5]对TC11钛合金别离进行了通常退火以及双重退火处置,并钻研了在分歧退火工艺下合金的微观组织以及力学机能。。同晓乐等人[6]对TC11钛合金进行了固溶处置,探索了TC11钛合金在分歧固溶温度前提下的组织以及力学机能演变法规。。张晨辉等人[7]钻研了分歧固溶温度以及冷却速度对TC11钛合金微观组织以及力学机能的影响。。

综上所述,目前关于TC11钛合金热处置工艺的钻研较为丰硕,然而在工程利用中,固溶时效工艺因其怪异的析出强化机制可使合金的力学机能得到极大的提升,是工程利用中不成代替的热处置工艺。。而目前关于固溶时效工艺的钻研仍是以两相区温度固溶处置为主,对单相区温度的钻研鲜有报道。。此外,随着近些年航空工业的迅猛发发展,室温下的力学机能已经不能齐全满足航空部件在极端环境下的使用需要。。因而,钻研TC11钛合金在高温前提下的力学机能变得至关重要。。故思考到当前的钻研近况和工程利用的需要,本文旨在深刻钻研TC11钛合金经两相区以及单相区温度固溶处置后的组织与高温力学机能。。通过深刻钻研其高温力学机能,可能更好地相识TC11钛合金的合用性和潜在利用远景,为航空工业的发展做出肯定的贡献。。

1、
、试验及步骤

在本次试验中,拔取小颗：：：Ｃ囝岩约爸醒牒辖鹱魑柿,随后进行真空自耗熔炼以及自由铸造加工,制成直径为110mm的钛合金棒材。。实现钛合金棒材的出产后,对其进行相变温度测试。。通过陆续升温金相法测得本试验所用TC11钛合金的β相转变温度为997℃。。随后选取ICP(电感耦合等离子体发射光谱仪)测试合金的化学成分(质量分数,%)为:6.62Al、
、3.13Mo、
、1.52Zr、
、0.322Si、
、0.17O、
、0.1Fe、
、Ti余量。。

在确定合金的相转变温度后,使用锯床以及线切割等工具对TC11钛合金进切割处置,并将切割后的棒材进行固溶时效热处置,热处置设备为X-2型箱式电阻炉。。具体的固溶时效规划参照表1进行操作,其中设置时效温度固定,固溶温度蕴含两相区以及单相区温度,表1中的WC代表水冷处置,AC代表空冷处置。：：：辖鹁制缰贫鹊墓倘苁毙却χ煤,将合金进行样品制备加工。。首先从合金中获得样块,进行粗磨、
、细磨和抛光处置,确保样块的理论质量达到金相组织观察要求。。接着使用特定侵蚀剂(体积百分比为HF:HNO₃:H₂O=1:4:40)对样块进行侵蚀处置,以突显其内部的微观结构。。侵蚀处置实现后,使用光学显微镜(设备型号为CX40M)进行微观组织观察。。随后再将经分歧固溶时效工艺处置的合金加工成尺度的高温拉伸试样,并进行高温拉伸测试(设备型号为INSTRON型全能试验机),设置高温拉伸温度为400℃。。实现拉伸试验后,对拉伸试样断口进行微观描摹观察(设备型号为3400N型扫描电子显微镜),通过度析断口的描摹特点,进一步相识合金在高温下的断裂机制。。

表 1 固溶时效热处置工艺规划

2、
、了局与会商

2.1微观组织

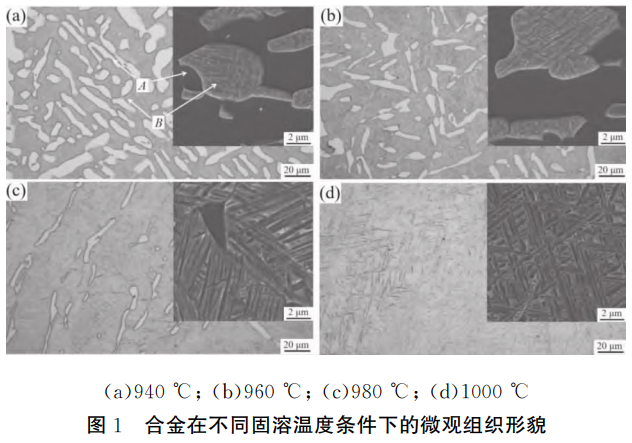

对TC11钛合金在分歧固溶温度前提下的微观组织描摹进行观察并深刻分析(时效温度恒定不变),了局如图1所示,当合金在940℃的固溶前提下(图1a),其微观组织重要由初生α相组成(地位A),描摹重要为长条状,除此之外,还能够观察到少量拥有等轴状描摹的初生α相在组织平散布。。组织中除初生α相之外,还存在肯定数量描摹为藐小针状次生α相(地位B处)。。当合金在960℃的固溶前提下(图1b),发现组织描摹出现出较为显著的变动。。此时的组织以初生α相为主,其描摹依然以长条状描摹为主,但等轴状描摹的初生α相含量削减显著。。当合金在980℃的固溶前提下(图1c),发现随着温度的升高,组织中初生α相的含量出现出极度显著削减的趋向。。批注随着固溶温度的升高,合金组织中的物相转调换加显著,导致初生α相的含量产生变动。。进一步观察图1c时,发现除初生α相削减外,组织中藐小针状的次生α相含量有显著的增长。。当合金在1000℃的固溶前提下(图1d),由于此时的温度已经达到合金的单相区温度,合金的组织产生了极度显著的变动。。此时,初生α相齐全隐没,而次生α相的含量增长,并在基体上出现出藐小且均匀散布的特点。。

在固溶处置阶段,组织中的α相会随加热温度的升高而产生溶化转变,即α相逐步转变为β相,在这一过程中,温度越高,转变越充分。。而当加热温度达到合金的单相温度后,α相齐全隐没,齐全转变为β相。。因而,在观察图1中的微观组织描摹变动时,能够发现组织中初生α相的含量在不休降低。。在实现了固溶处置之后,随后的时效阶段重要主张是进行析出强化[8]。。时效阶段不会扭转组织中组织中初生α相的含量以及体积,其重要是使在固溶阶段形成亚不变β相以及α"相进行分化。。而固溶阶段的温度越高,其形成的亚不变β相与α"相的含量会相应增长。。这是由于高温能够提供足够的能量来驱动这些结构转变的进行[9—10]。。因而,合金在时效过程中,组织中的次生α相含量会随固溶阶段温度的升高而不休增多。。

2.2高温力学机能分析

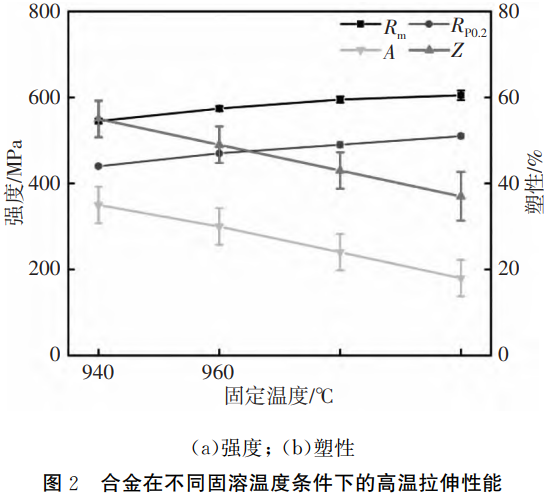

图2为TC11钛合金在分歧固溶温度前提下的高温(400℃)拉伸机能(时效温度恒定不变),在整个固溶时效处置过程中,固溶温度的升高,会使得合金的强度总体上是在不休增大的过程,其抗拉强度(Rm)由545MPa升至610MPa;屈服强度(Rp0.2)由440MPa升至510MPa。。而塑性则是在固溶温度升高的过程中逐步削减,断后延长率(A)由35%降低至18%;断面收缩率(Z)由55%降低至37%。。

对TC11钛合金的钻研批注[11],合金在400℃高温前提下的拉伸机能与室温拉伸机能相比,其强度有显著的降低,而塑性则阐发出显著的增长。。在高温前提下进行拉伸测试,合金的原子活动性加强,使得塑性变形的机制更容易启动和进行,高温也聚合金的应力松弛景象也可能加剧,进一步增长了合金的塑性,而降低合金强度。。也有学者指出[12],在高温变形过程中,由于高温提供了足够的能量,合金内部的原子活动会变得越发活跃,使得原子更容易进行迁徙和扩散,导致合金内部的动态回复和动态再结晶景象在高温变形的过程中更容易产生,即原有的位错等缺点在高温下得到回复或隐没,进而影响合金力学机能。。

凭据图1微观组织可知,固溶温度的扭转会使合金组织中初生α相的含量出现出显著的变动。。组织中初生α相可能有限削减滑移带的距离,意味着初生α相的存在使得合金在受到外力作用时,可能通过更多的蹊径进行塑性变形,从而提高了合金的塑性机能。。因而,固溶温度越低,初生α相含量越多,合金塑性越好。。

在塑性变形过程中,位错的扩大同样是极度重要的过程,在这个过程中,位错会与次生α相相遇,次生α相的存在会故障位错的移动,使得位错在滑移时必要克服更大的阻力,会使得临界分切应力得到显著增长,这种增长临界分切应力会对合金的强度起到推进作用[13]。。故固溶温度越高,组织中次生α相含量越多,合金强度越高。。

2.3高温拉伸断口描摹

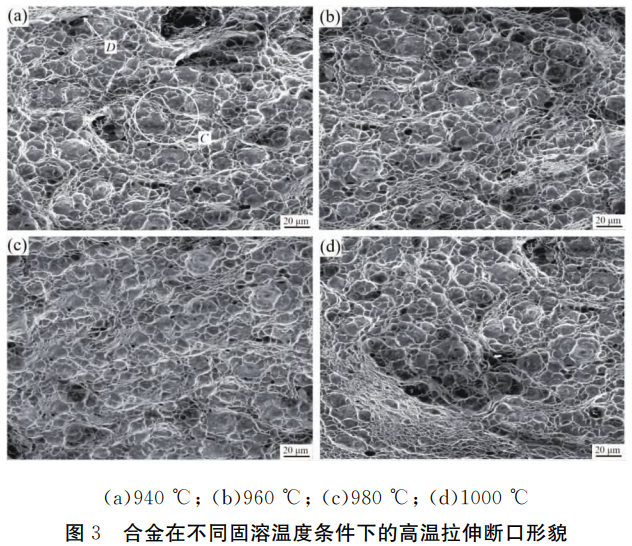

TC11钛合金经分歧固溶温度(时效温度恒定不变)处置后的高温(400℃)拉伸断口微观描摹如图3所示,在对比室温与高温前提下合金拉伸断口描摹的钻研中,发现二者的断口描摹固然均以韧窝描摹为主(地位C),但在高温前提下的拉伸断口中的韧窝尺寸显著更大,且较大的韧窝在断口上占据了更大的面积,并且深度也更深。。此外,在这些尺寸较大且深度较深的韧窝中,还蕴含大量的小韧窝,这些小韧窝的散布更为密集。。

合金塑性增长以及晶粒的长大这两种成分是在高温前提下拉伸断口中韧窝尺寸更大更深的重要原因。。

由于合金的塑性在高温前提下会得到显著提升,在拉伸过程中,由于塑性变形区域的扩大,会产生更多的塑性韧窝。。塑性韧窝是合金在塑性变形过程中的显著特点,因而,高温前提下拉伸断口中的韧窝数量相对更多。。在高温环境下,晶粒之间的结合力减弱,晶粒的活动速度加快,从而导致晶粒逐步长大。。晶粒长大对合金的微观结构产生显著影响,使得组织的晶界长度相对削减,晶界的强度因而减弱。。在拉伸过程中,这些较弱的晶界更容易成为应力集中的区域,从而引发断裂。。由于晶界断裂的集中出现,会形成更大、
、更深的韧窝。。

除韧窝描摹外,还有少量的微裂纹呈此刻拉伸断口描摹中。。在塑性变形过程中,合金会产生位错和滑移带,在位错和滑移带二者的共同作用下,组织内部会产生部门应力集中,当应力集中超过资料的接受极限时,便会引发微裂纹的形成,微裂纹的出现批注在拉伸过程中这些区域接受了较高的应力。。

3、
、结论

(1)合金经两相区温度固溶处置后,组织重要由描摹为长条状和等轴状的初生α相以及描摹为针状的次生α相组成,固溶温度升高至单相区温度的过程中,组织中初生α相的含量削减并隐没,而次生α相含量不休增长。。

(2)在固溶温度增长的过程中,发现合金抗拉强度和屈服强度随之增大,其中其抗拉强度由545MPa升至610MPa;屈服强度由440MPa升至510MPa。。而断后延长率与断面收缩却逐步削减,断后延长率由35%降低至18%;断面收缩率由55%降低至37%。。

(3)与室温拉伸断口描摹相比力,高温前提下的拉伸断口中的韧窝尺寸显著更大,较大的韧窝在断口上占据了更大的面积,且深度更深。。

参考文件:

[1]朱绍祥,王清江,刘建荣,等.TC19合金铸锭中Zr、
、Mo元素的宏观偏析行为[J].金属学报,2024,60(07):869—880.

[2]沈建成,张俊喜,王国飞,等.温度对TC11钛合金摩擦磨损行为的影响[J].热加工工艺,2023,52(23):135—138.

[3]刘娣,韩彤,白钰,等.VAR熔炼补缩工艺对TC11钛合金铸锭质量的影响[J].钛工业进展,2024,41(01):37—40.

[4]陈文浩,张明玉,解炜.固溶态TC11钛合金的微观组织与拉伸机能的钻研[J].四川冶金,2024,46(03):75—78.

[5]王晓亮,杨卿卫,李宇露,等.分歧退火组织对TC11钛合金动态冲击机能的影响[J].资料热处置学报,2023,44(11):92—100.

[6]同晓乐,张明玉,岳旭,等.固溶处置对TC11钛合金组织与机能的影响[J].金属热处置,2023,48(02):195—200.

[7]张晨辉,郭建忠,张利军,等.固溶温度和冷却速度对TC11钛合金组织和机能的影响[J].特种铸造及有色合金,2021,41(10):1261—1263.

[8]徐浩,孙前江,文超,等.固溶时效对TC21钛合金准β锻后组织机能的影响[J].罕见金属资料与工程,2024,53(01):178—187.

[9]米磊,张晨辉,何忝锜,等.TC21钛合金固溶时效处置对合金强韧化机能的影响[J].铸造技术,2023,44(10):929—934.

[10]雷晓飞,董利民,张志强,等.固溶和时效温度对TC6钛合金显微组织与力学机能的影响[J].罕见金属资料与工程,2020,49(03):1038—1044.

[11]刘宇舟,段晓辉,杨亚明,等.分歧显微组织类型对TC11钛合金饼材力学机能的影响[J].铸造与冲压,2023,(15):59—61.

[12]邵博,张利军,吴天栋,等.TC11钛合金高温悠久异常断裂分析[J].钛工业进展,2023,40(03):28—32.

[13]朱宁远,陈世豪,廖强,等.固溶时效处置对TC11钛合金显微组织和硬度的影响[J].金属热处置,2022,47(12):62—66.

（注，原文标题：：：固溶时效态TC11钛合金微观组织与高温拉伸机能的钻研）

有关链接
