TC11钛合金的名义成分为Ti-6.5Al-3.5Mo-1.5Zr-0.25Si，，是一种综合机能优良的α+β型热强钛合金。这种合金拥有优异的热强机能，，重要用于制作工作温度在500℃以下的 关键零部件，，是目前航空发起机的压气机盘、、叶片及兵器设备上利用最宽泛的钛合金之一。本文重要针对大规格TC11钛合金环件的组织均匀性差、、力学机能匹配差等问题，，通过分歧变形铸造工艺对比，，钻研其对室温力学机能、、显微组织的影响。制订合理可行的工艺规划，，从而最终获得各个部位组织均匀一致、、力学机能齐全切合尺度及用户使用要求的Φ640*420*45mm大规格钛合金TC11环件。
1、、试验资料及尝试步骤
1.1试验资料
试验资料选用攀钢集团攀枝花钛材有限公司的优质细颗：：：Ｃ囝鸭昂辖鹪柿希，真空等离子焊接的自耗电极选取三次真空自耗电弧炉熔炼，，熔炼铸锭尺寸为Φ750mm，，试验资料的化学成分切合GB/T3620-2007尺度要求。试验资料的（α+β）/β转变温度为1025~1030℃。
1.2试验步骤
试验资料选取统一成分的铸锭，，在攀钢集团攀枝花钛材有限公司江油分公司的45MN锻压机上铸造，，执行一样的铸锭开坯工艺后锯切等分三节后别离按A、、B、、C三种工艺步骤进行Φ640*420*45mm大规格钛合金TC11环件铸造，，铸造变形工艺见表1。
2、、试验了局与会商
2.1低倍组织分析

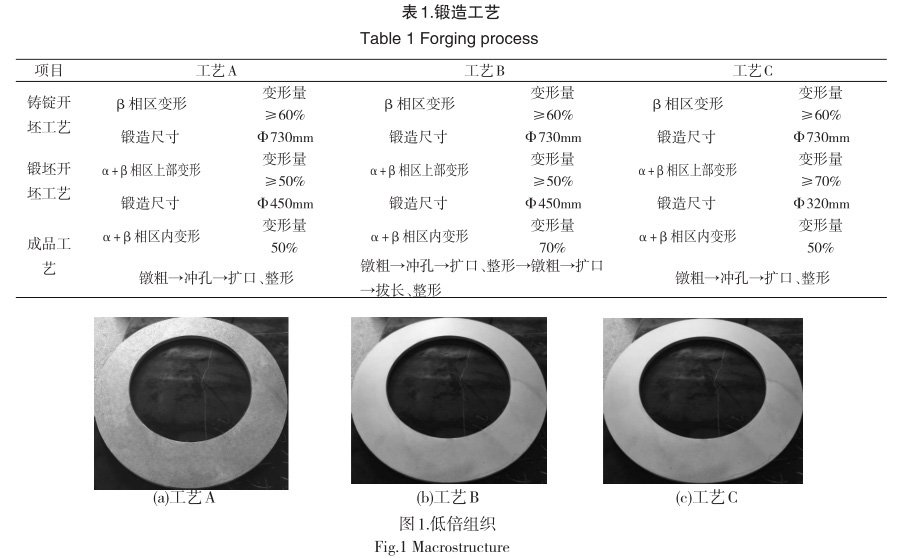

通过上述三种铸造规划锻制的大规格钛合金TC11钛环件的低倍组织，，见图1。
从图中能够看出，，工艺A铸造的大规格钛合金TC11环件的低倍组织有显著的清澈晶，，而工艺B、、C铸造的大规格钛合金TC11环件低倍组织为：：：。通过β铸造开坯的坯料，，经过两相区内总铸造变形超过80%后，，低倍组织由清澈晶向：：：ё。
2.2力学机能分析

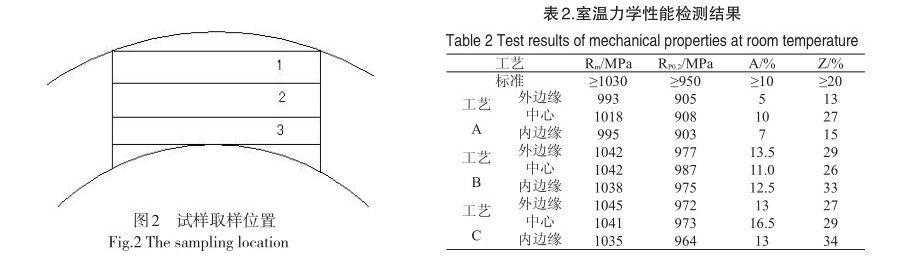

大规格钛合金TC11环件经950℃/1.5h.AC+530℃/6h.AC热处置后，，别离在三种锻制工艺得到的制品环件的外边缘、、中心、、内边缘地位取横向试样，，见图2，，进行室温力学机能检测，，检测了局见表2。
从表2能够看出，，工艺A铸造的大规格钛合金TC11环件在统一截面相邻的各部位力学机能差距较大，，中心部位的强度及塑性都高于环件内外边缘，，中心与环件内外边缘相比力，，抗拉强度相差约为25MPa。经分析以为，，这是由于铸造变形（镦粗、、扩孔）过程中心部位变形更充分，，组织更藐小。而按工艺B、、C锻制的大规格钛合金TC11环件统一截面上内边缘、、中心、、外边缘各点力学机能均无显著差距，，环件整体力学机能均匀性较好，，抗拉强度差小于10MPa。工艺B、、C锻制的大规格钛合金TC11环件室温力学机能显著优于工艺A锻制的大规格钛合金TC11环件。分析原由于工艺B、、C在两相区内变形量一样且高于工艺A，，各个部位的变形更充分，，组织更均匀、、更藐小。而藐小组织能够起到“细晶强化”作用
2.3显微组织分析

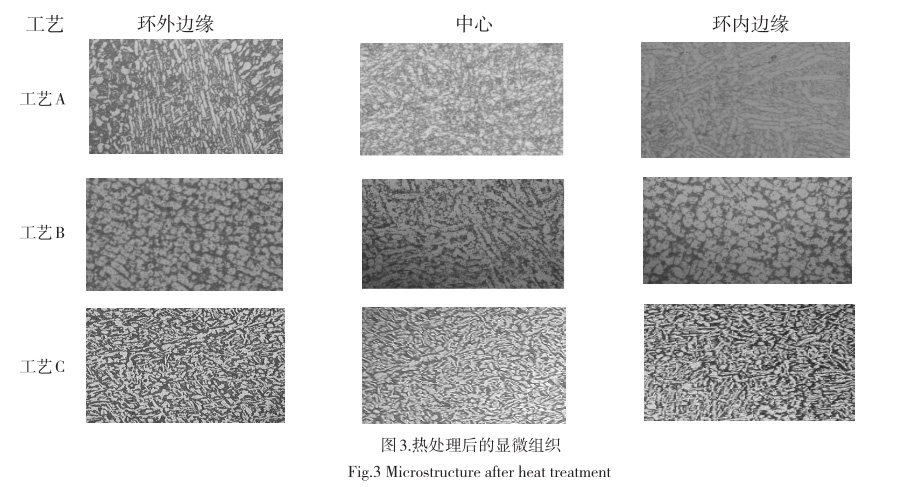

别离对上述三种铸造工艺所得到的制品环件在其对应的内边缘、、中心、、外边缘各点取横向试样，，得到各部位的显微组织，，如图3所示：：：
从图3中能够看出，，按工艺A锻制的大规格钛合金TC11环件在统一截面上内、、外边缘的组织为少量等轴α+大量长条α+转变β，，中心组织为大量等轴α+少量长条α+转变β，，因中心部位含有大量的等轴α其塑性相对较高；工艺B锻制的大规格钛合金TC11环件在统一截面上内、、外边缘为等轴α+转变β，，初生α含量在50%左右，，心部为等轴α+拉长α+转变β，，初生α含量在30%左右，，以为心部拉长α的产生原由于环件在镦粗过程中，，其心部变形剧烈，，温度升高造成的组织晶粒长大；工艺C锻制的大规格钛合金TC11环件在统一截面上为
均匀的等轴α+短棒状α+转变β，，初生α含量在30~40%之间，，以为削减“镦粗-扩口”的变形过程，，能有效预防心部温度剧烈升高，，变形均匀性更好，，其组织均匀性优于工艺A、、B。工艺B、、C有较高的机械力学机能是由于拥有特殊组织状态有关，，该组织的特点是在转变β基体上散布着等轴α及短棒状α，，能提高资料的机械力学机能。
这是由于工艺B、、C锻制的大规格钛合金TC11环件在两相区内变形更充分，，铸造过程变形均匀，，且变形量大于80%，，已满足把单相区不均匀变形出产的少部门的不均匀组织进行充分的变形，，所以得到了组织均匀性好的TC11合金Φ640*420*45mm大规格钛合金TC11环件。
3、、结论
（1）通过β铸造开坯（变形量大于60%）和两相区内大变形，，变形量大于80%的铸造工艺，，能够获得组织均匀性好、、力学机能齐全切合尺度及用户使用要求的φ640*420*45mm大规格钛合金TC11环件。
（2）大规格钛合金TC11环件在两相区铸造后进行多重退火（950℃/1.5h.AC+530℃/6h.AC），，能够获得拥有等轴初生α+短棒状α+转变β，，初生α含量在30~50%之间的组织，，拥有足够高的塑性，，满足使用要求。
（3）在两相区内制品铸造工艺取选取“拔长（变形≥70%）→镦粗→冲孔→扩孔、、整形”相比“拔长（变形≥50%）→镦粗→冲孔→扩孔、、整形→镦粗→扩孔、、整形”，，其铸造变形流程缩短，，操作难度减低。
参考文件：：：
［1］《中国航空资料手册》编纂委员会，，《中国航空资料手册》第2版第4卷，，2002.（1）
［2］王小龙，，董洁，，权亚平，，白文辉.TC11钛合金Φ320mm棒材铸造工艺钻研.中国钛业，，2011，，（3）
［3］王莹，，何明，，张宝昌.β和近β热处置对TC11钛合金组织和机能影响的钻研.罕见金属，，1986，，（6）
有关链接
