引言

TC4（Ti-6Al-4V）合金属于α＋β型钛合金，比强度高、、、耐蚀性好，被宽泛利用于航空、、、航天及船舶制作等领域［1-2］！！！。分歧工艺铸造或热处置的TC4钛合金α和β相的数量、、、比例、、、状态和机能均有较大差距［3-4］！！！。铸造的TC4钛合金叶片需进行热处置以获得所需的组织和机能！！！。为确保力学机能切合要求，可通过热处置节制α相的含量、、、尺寸和状态［5］！！！。

王晓燕等［6］通过热处置来节制钛合金中初生和次生α相的含量，改善资料的力学机能！！！。冲击机能是TC4钛合金锻件的重要质量指标，但对α相的含量及状态对钛合金冲击韧度的影响的钻研较少！！！。本文钻研了铸造温度、、、锻后冷却速度和热处置工艺对TC4钛合金显微组织和冲击韧度的影响！！！。

1、、、试验资料和步骤

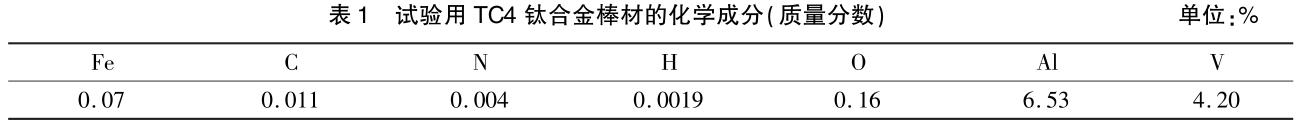

试验用TC4钛合金选取真空自耗电弧炉熔炼，并铸造成?120mm棒材，化学成分如表1所示！！！。

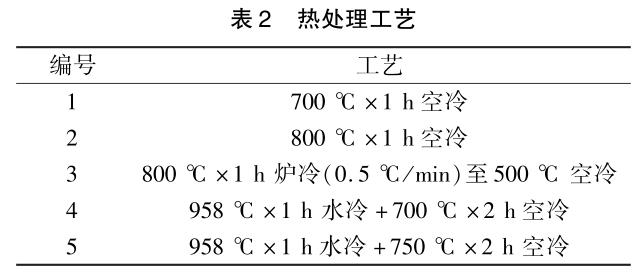

从棒材的1/2半径处取样制备夏比Ｕ型缺口冲击试样，尺寸为58mm×58mm×11mm，按表2工艺进行热处置！！！。按GB/T229进行冲击试验！！！。按GB/T5168选取ＬＥＩＣＡ-ＤＭＴＲＭ图像分析仪对冲击试样进行金相检验，试样用10ml氢氟酸＋25ml硝酸＋65ml水的混合液浸蚀，选取均匀值丈量法评定初生α相晶粒度！！！。

随后钻研了铸造温度、、、锻后冷却方式对合金显微组织的影响！！！。叶片坯料的制作工序为：：：下料→制坯→铸造→热处置→检测！！！。表3为铸造工艺，5组试验叶片的热处置工艺均为700℃保温2ｈ空冷！！！。

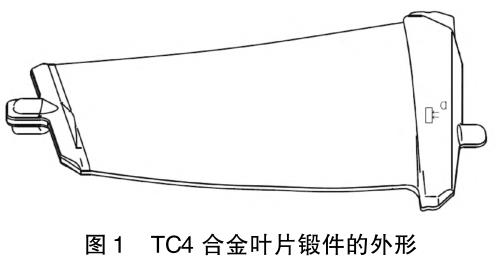

从叶片锻件根部取样进行横向金相检验！！！。图1为TC4合金叶片锻件的外形！！！。

2、、、试验了局与分析

2.1热处置工艺对冲击机能和显微组织的影响

2.1.1冲击机能

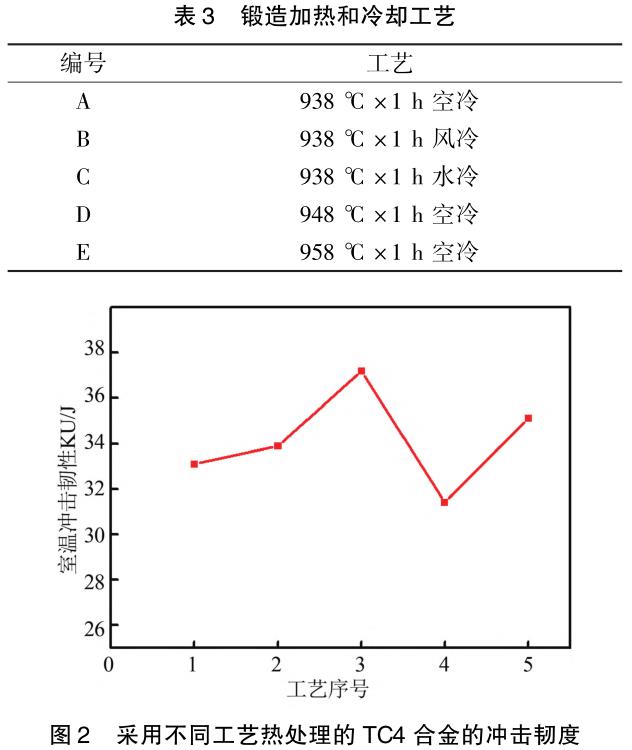

图2为经分歧工艺热处置的TC4合金的室温冲击机能！！！。800℃炉冷的合金冲击机能较好，比800℃空冷的合金提高了约10％！！！。700℃空冷的合金冲击机能无显著变动！！！。固溶处置随后750℃时效的合金冲击机能较好，与700℃时效的合金相比冲击机能提高了约12％！！！。

TC4钛合金的冲击韧度与其抗临界裂纹形成和抗裂纹扩大机能有关！！！。TC4合金固溶处置前组织为典型的α＋β相，冷变形机能和耐磨性较差，对其进行固溶处置是为了获得不变的等轴α相或弥散的马氏体α′相和亚不变β相！！！。退火后冷却越快，α′相越多！！！。α′相含有大量位错，冲击韧度较差！！！。退火炉冷时，β相中次生α相显著变宽，炉冷产生的次生α相是韧性相！！！。在退火炉冷形成的组织中，裂纹扩大至次生α相时将扭转方向，从而提高资料韧性，因而退火炉冷的合金冲击韧度最高！！！。

2.1.2显微组织

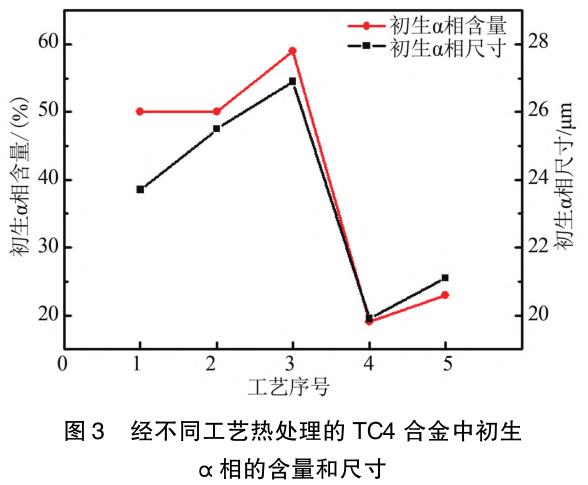

图3为经分歧工艺热处置的TC4合金中初生α相的含量和尺寸！！！。由图3可知，随着退火温度的升高，合金中初生α相含量没有变动，其均匀直径略有增大，与炉冷的合金相比，800℃空冷的合金初生α相晶粒较粗壮！！！。时效温度从700℃提高至750℃，合金中初生α相含量提高了约21％，均匀直径降低了6％！！！。固溶和时效处置的合金显微组织中初生α相含量及均匀直径远小于退火处置的合金！！！。

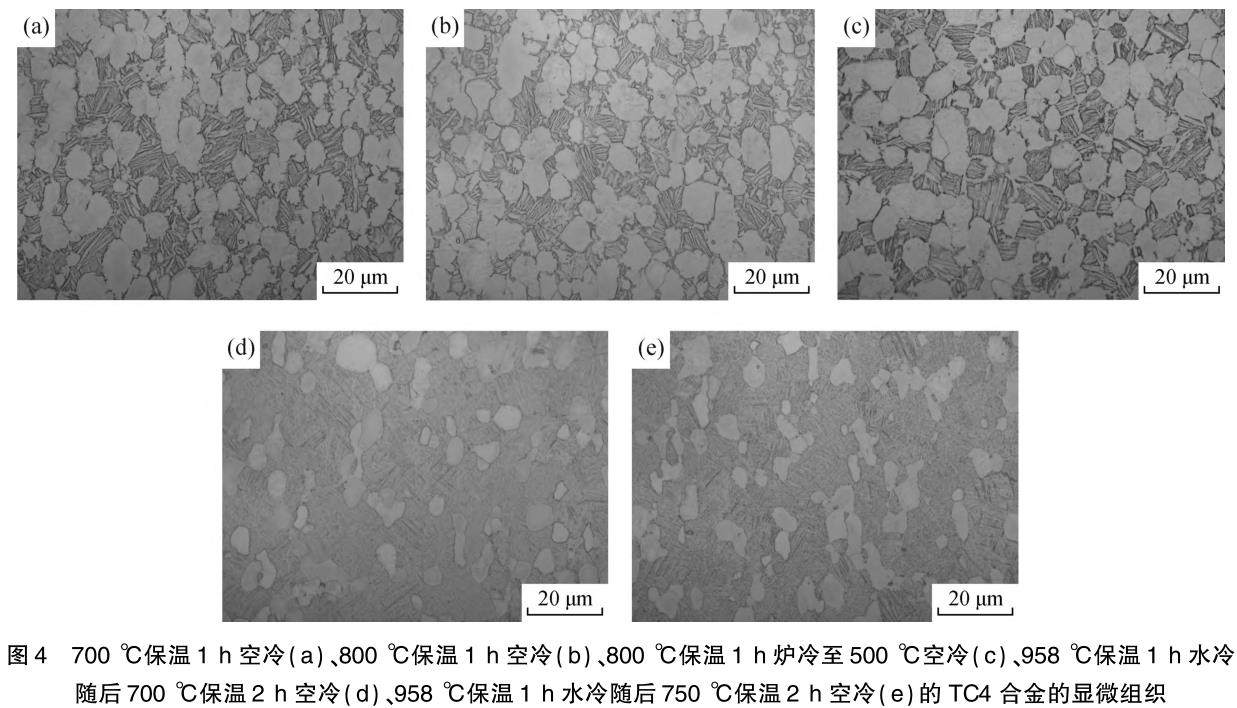

图4为经分歧热处置工艺处置的TC4合金的显微组织！！！。通常工艺退火的TC4合金显微组织为球状α相＋藐小次生α′相＋晶间β相；固溶和时效处置的合金则为球状α＋细条状α相＋固β相！！！。固溶处置形成的亚不变α相在热力学上是不不变的，时效加热时将产生分化，分化产品为平衡态α＋β！！！。从图4能够看出，退火态合金中初生α相含量较多，晶粒较粗壮，且等轴化水平优于固溶＋时效处置的合金！！！。随着时效温度的升高，组织粗化，析出的α相含量增多尺寸增大！！！。

2.2铸造工艺对合金显微组织的影响

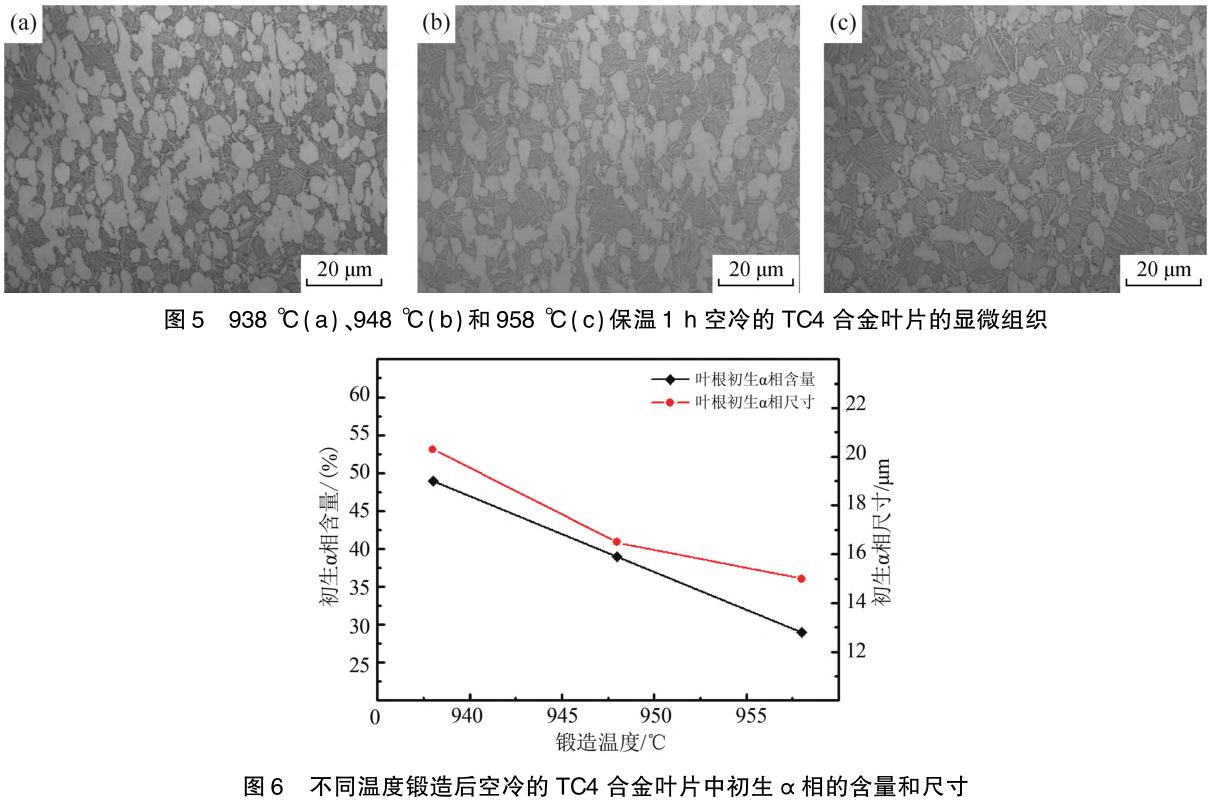

图5为分歧温度铸造随后退火的TC4合金叶片的显微组织，为典型的双相组织！！！。分歧温度铸造的TC4合金叶片初生α相含量及其均匀直径如图6所示！！！。这些了局批注，随着铸造温度的升高，叶片中初生α相含量削减、、、其晶粒尺寸削减！！！。这是由于958℃已靠近TC4钛合金的相变温度，大部门初生等轴α相已转变为β相！！！。

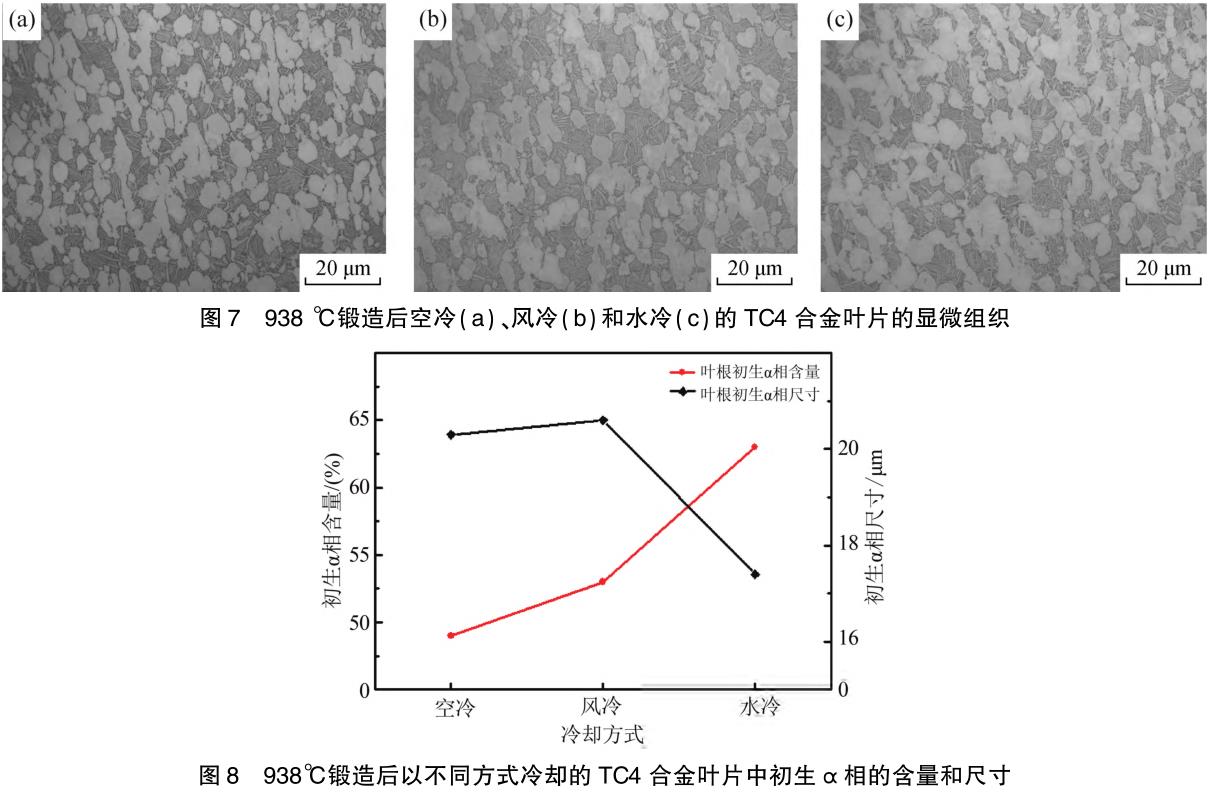

图7为938℃铸造随后退火的TC4合金叶片的显微组织，也是典型的双相组织！！！。锻后以分歧方式冷却的叶片中初生α相含量及其均匀直径如图8所示！！！。这些了局批注，随着锻后冷却速度的提高，叶片中初生α相均匀直径减！！！。涞囊镀跎料喑叽缦灾∮诜缋浜涂绽涞囊镀宜涞囊镀跎料啾幌灾ぃ⒚鞫秃罄淙此俣榷砸镀跎料嗟淖刺薪洗笥跋欤猿跎料嗪康挠跋觳幌灾！！！。这是由于初生α相含量重要受温度的影响！！！。

3、、、结论

（1）退火后炉冷的TC4合金冲击韧度最好，初生α相含量最多、、、尺寸最大！！！。

（2）随着退火温度的升高，合金中初生α相含量没有变动，均匀直径略有增大；800℃退火炉冷的合金初生α相晶粒较粗壮；时效温度从700℃提高至750℃，合金中初生α相含量提高了约21％，均匀直径降低了6％；固溶和时效处置的合金中初生α相含量及均匀直径远小于退火的合金！！！。

（3）随着铸造温度的升高，合金中初生α相含量削减，α相晶粒变细！！！。

（4）随着铸造后冷却速度的提高，合金中初生α相均匀直径减！！！。秃笏涞暮辖鸪跎料嗑ЯＯ灾∮诜缋浜涂绽涞暮辖穑宜涞暮辖鸪跎料嘞灾！！！。

参考文件

［1］胡清熊.钛的利用及远景瞻望［Ｊ］.钛工业进展，2003，20（4）：：：11-15．

［2］李梁，孙建科，孟祥军.钛合金的利用近况及发展瞻望［Ｊ］.钛合金工业进展，2004，21（5）：：：19-24．

［3］王金友，葛志明，周彦邦，等.航空用钛合金［Ｍ］.上海：：：上？？？蒲Ъ际醭霭嫔纾1985．

［4］陈慧琴，林好转，郭灵，等.钛合金热变形机制及微观组织演变法规的钻研进展［Ｊ］.资料工程，2007（1）：：：60-64．

［5］刘婉颖，朱毅科，林元华，等.热处置对TC4钛合金显微组织和力学性的影响［Ｊ］.资料导报，2013，27（9）：：：108-111．

［6］王晓燕，刘建荣，雷家峰灵，等.初生及次生α相对Ti-1023合金拉伸机能和断裂韧性的影响［Ｊ］.金属学报，2007，43（11）：：：1129-1137．

有关链接
