近年来，，印度尼西亚掀起高压酸浸（HPAL）项 目投资热潮，，多个项目已投产或处于规划中。高压酸浸是一种在高温高压前提下，，高选择性地从褐铁矿型 红土镍矿中提取有价金属元素镍、、钴的湿法冶金工 艺[1-3] ，，其主题设备反映釜属于大型设备。选取第三代 HPAL 技术的反映釜内径为 4.6 m，，高度达 31 m，，运行 过程中温度为 200~260 ℃，，压强为 4.5~5.5 MPa。硫酸与矿浆混合物料在强烈搅拌作用下反映，，服役环境极 为恶劣[4-5] 。钛及钛合金在稀硫酸中极易钝化，，因而成 为硫酸侵蚀介质的梦想选用资料。在结构上，，通常采 用钢制外壳+钛衬里，，即钢钛复合板大局，，既能有效解 决侵蚀问题，，又可降低设备成本[6-7] 。大无数反映釜隔 板等内件选取 Gr.12 钛合金，，而近年投运项目中所使用 的钛覆层有所差距，，如印尼力勤 OBI 项目选取 134 mm+ 8 mm 钢衬钛（Gr.2）、、巴布亚新几内亚 Ramu 项目选取 118 mm+8 mm 钢衬钛（Gr.17）[8-9] 。三种钛材成本差距 极大，，Gr.12 和 Gr.17 钛合金成本分别约为 Gr.2 纯钛 的 1.5 倍和 7 倍，，但关于分歧服役工况下的资料合用 性钻研鲜有报道？？７⒄故ㄒ苯鸶哐狗从掣质捣役 工况下的资料合用性钻研对于推进钛及钛合金在湿法冶金行业中的应器拥有重要意思。为此，，对高温高压 硫酸环境中钛及钛合金的侵蚀个性进行钻研，，以期为 湿法冶金大型反映釜选材提供参考。

1、、尝试

1.1试验资料

试验资料为Gr.2、、Gr.12和Gr.17钛板材，，化学成分如表1所示。利用线切割在三种板材上沿纵向各切取6支20mm×10mm×5mm试样。将试样所有理论用180#至1000#水砂纸逐级打磨后，，再用无水乙醇超声洗濯，，置于101-18S型干燥箱中烘干24h。使用BSA224S型精密电子天平称重，，并使用游标卡尺丈量其尺寸。用浓硫酸(分析纯)和去离子蒸馏水配置浓度别离为0.5%、、2.0%、、3.5%(质量分数，，下同)的硫酸溶液。

表1 Gr.2、、Gr.12和Gr.17钛板材的化学成分(w/%)

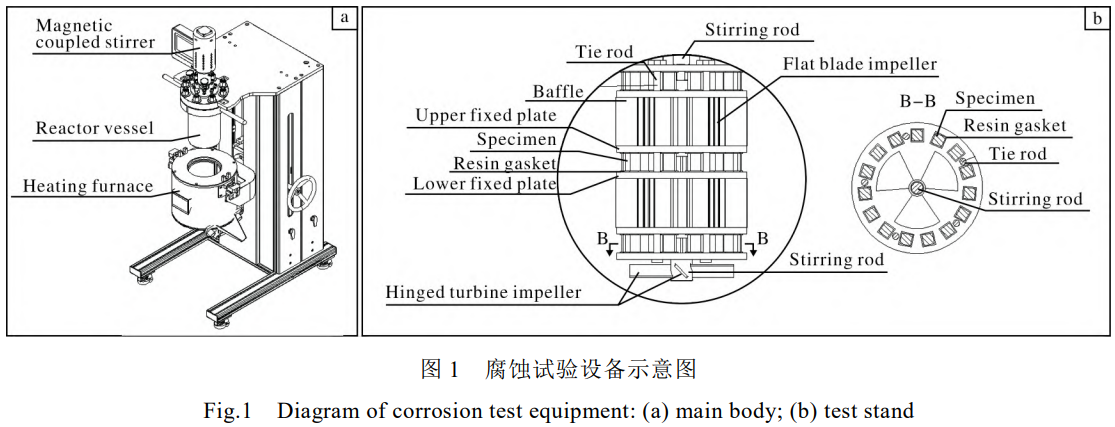

克己侵蚀试验设备如图1所示。将Gr.2、、Gr.12和Gr.17试样固定于试样架上、、下固定盘之间，，试样与固定盘接触部位以树脂垫片隔离，，预防电偶侵蚀 [10]。

将硫酸溶液注入反映釜(4L)，，开启电阻加热炉至恒定温度200℃，，压力4.5MPa，，搅拌速度300r/min，，侵蚀功夫别离为24、、48、、150、、300、、400、、500h。

侵蚀试样理论用蒸馏水洗濯干净,冷风吹干。选取 Sigma 300扫描电子显微镜(SEM)观察试样理论描摹,选取 D2 PHASER型 X射线衍射仪(XRD)分析侵蚀产品物相组成。试样用去离子水洗濯后置于101-18S型干燥箱中 24h,使用 BSA224S型精密电子天平称重。

试样侵蚀失重率按式(1)推算,侵蚀速度按式(2)推算[11]:

式中: R为侵蚀失重率, %; W₀为试样初始质量, g; W₁为试样侵蚀后质量, g; V为侵蚀速度, mm/ a; K为常数, 87600; A为试样理论积, cm²; t为侵蚀功夫, h; p为资料密度, 4.51 g/cm³。

2、、了局与会商

2.1侵蚀失重率和侵蚀速度

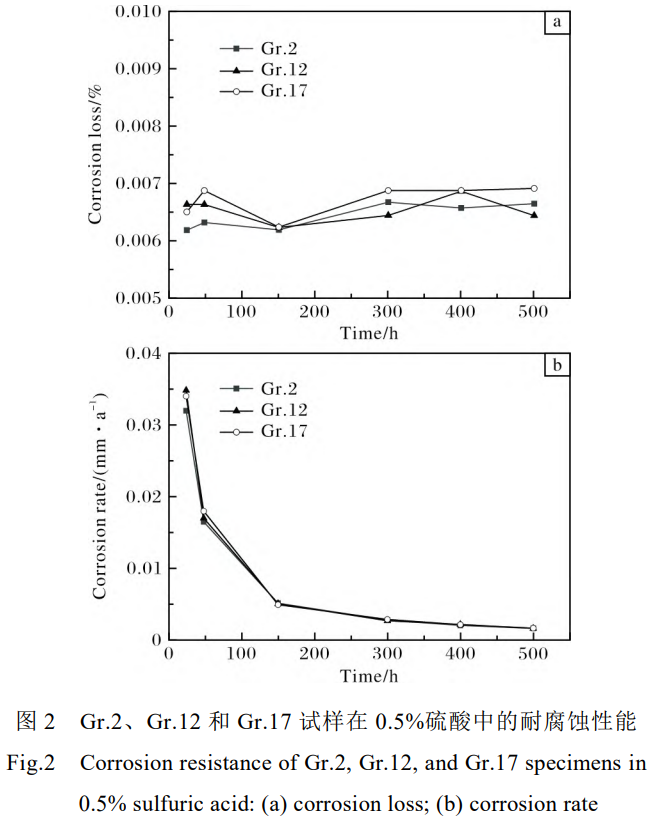

Gr. 2、、 Gr. 12和 Gr. 17试样在 0.5%硫酸中的侵蚀失重率和侵蚀速度如图2所示。从图2能够看出，，Gr.2、、Gr.12和Gr.17试样的侵蚀失重率随功夫增长变动不大，，均在0.006%~0.007%之间颠簸。Gr.2、、Gr.12和Gr.17试样的侵蚀速度随着侵蚀功夫的增长先急剧减小后趋于不变，，500h时侵蚀速度别离为0.0016、、0.0016、、0.0017mm/a，，凭据国际侵蚀工程师协会NACE RP0775-2005尺度，，三种钛材均属于轻度侵蚀(侵蚀速度小于0.025mm/a)，，注明三种钛材在0.5%硫酸中均拥有较好的耐蚀性。

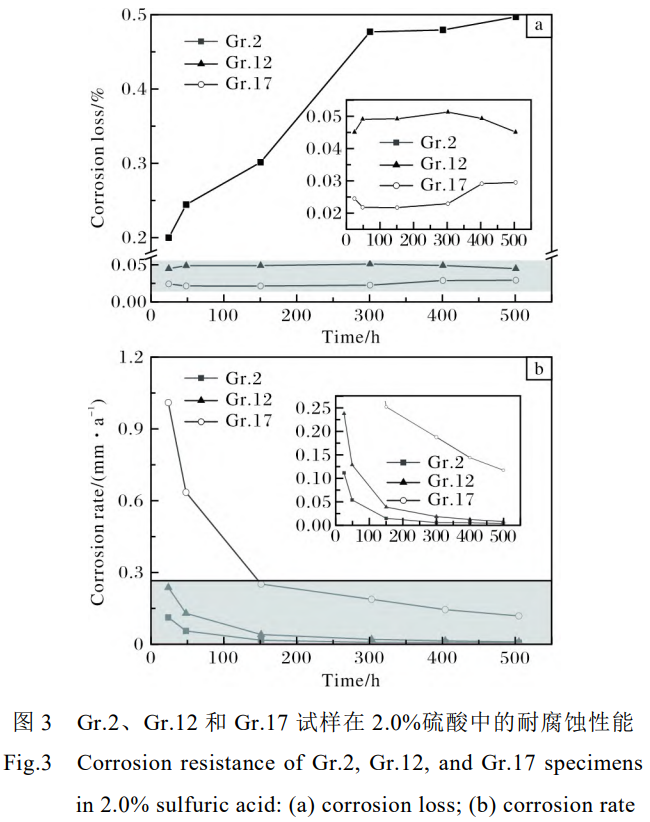

Gr.2、、Gr.12和 Gr.17试样在2.0%硫酸中的侵蚀失重率和侵蚀速度如图3所示。从图3能够看出，，Gr.2试样的侵蚀失重率在试验周期内变动最大，，从初期至300h,由0.1999%显著增长至0.4767%;Gr.12和Gr.17试样的侵蚀失重率别离在0.045%~0.050%和0.020%~0.030%之间，，整体变动不大。Gr.2、、Gr.12和Gr.17试样的侵蚀速度亦随着侵蚀功夫的增长先急剧减小后趋于不变，，500h时侵蚀速度别离为0.1192、、0.0114、、0.0071mm/a，，凭据国际侵蚀工程师协会NACE RP0775--2005尺度，，Gr.2纯钛属于中度侵蚀，，Gr.12和Gr.17钛合金属于轻度侵蚀。

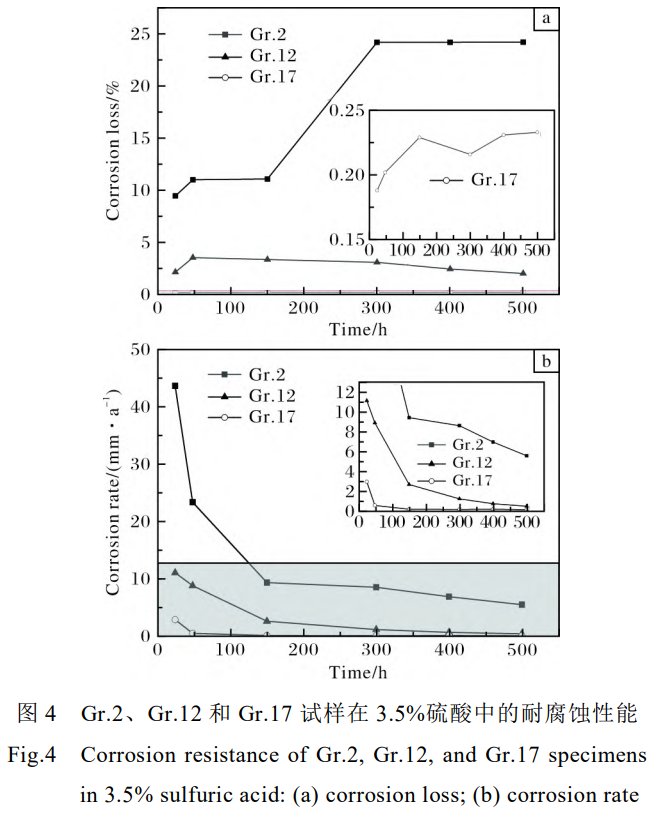

Gr.2、、Gr.12和Gr.17试样在3.5%硫酸中的侵蚀失重率和侵蚀速度如图4所示。从图4能够看出，，Gr.2试样的侵蚀失重率在试验周期内变动最大，，从初期至300h，，由9.48%显著增长至24.22%;Gr.12试样的侵蚀失重率由初期的2.17%增长至48h时的3.56%，，随后逐步降低;Gr.17试样的侵蚀失重率在 0.188%~0.233%之间。Gr.2、、Gr.12和Gr.17三种钛材的侵蚀速度同样随着侵蚀功夫的增长先急剧减小后趋于不变，，500h时侵蚀速度别离为5.57、、0.49、、0.147mm/a，，凭据国际侵蚀工程师协会NACE RP0775--2005尺度，，Gr.2纯钛属于严重侵蚀，，Gr.12和Gr.17钛合金属于高度侵蚀。

Gr.2、、Gr.12和Gr.17试样在分歧浓度硫酸中的耐蚀性分级汇总如表2所示。从表2能够看出，，随着硫酸浓度的增长，，三种钛材的侵蚀速度均增大，，在一样浓度硫酸中，，耐蚀性由强到弱顺次为Gr.17、、Gr.12、、Gr.2。对比图2~图4，，在分歧浓度的硫酸中，，Gr.2、、Gr.12和 Gr.17均阐发出初期侵蚀速度较大,150 h后显著降低并趋于不变，，注明随着侵蚀过程的推动，，钛材理论逐步形成钝化膜，，侵蚀速度逐步降低，，最终趋于不变。

表2 Gr.2、、Gr.12和Gr.17试样在分歧浓度硫酸中的耐蚀性汇总

2.2理论描摹和XRD分析

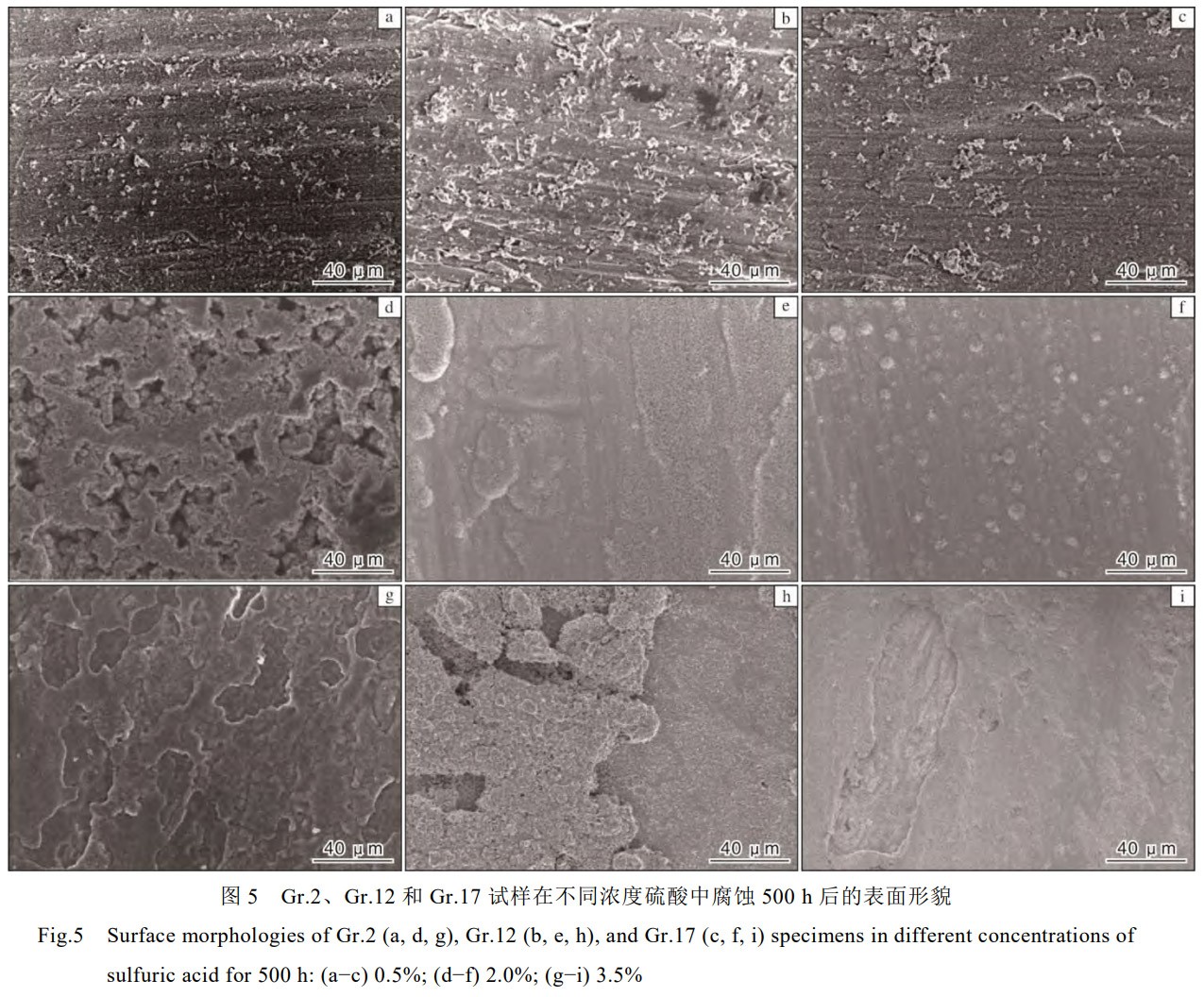

图5为Gr.2、、Gr.12和Gr.17试样别离在0.5%、、2.0%和3.5%硫酸中侵蚀500h后的理论描摹。从图5能够看出，，硫酸浓度为0.5%时，，Gr.2、、Gr.12和Gr.17试样理论均形成平坦致密的钝化膜。该膜层与基体结合优良，，对基体起到优良的；；；ぷ饔谩Ａ蛩崤ǘ任2.0%时,Gr.2试样钝化膜出现大量的侵蚀坑,不能持续；；；せ澹，而Gr.12和Gr.17试样理论钝化膜结构齐全。硫酸浓度为3.5%时，，三种试样理论的钝化膜均出现分层、、凹坑或脱落景象，，尤其是Gr.2试样，，理论钝化膜极不不变，，导致其耐蚀性最差。Gr.2、、Gr.12和Gr.17钛材在分歧硫酸浓度下的侵蚀速度与其在各自前提下所天生的TiO2钝化膜的理论特点(覆盖度、、致密性)有关。现实工程中，，应结合高压酸浸反映釜服役状态下的硫酸浓度差距化选材，，以提高综合性价比。

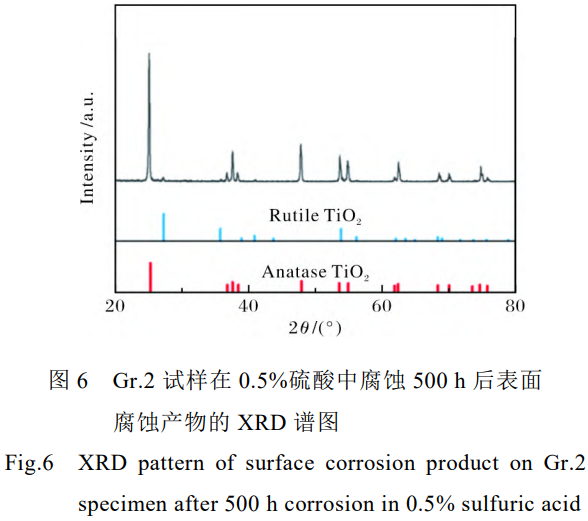

Gr.2试样在0.5%硫酸中侵蚀500h后，，理论侵蚀产品的XRD谱图见图6。从图6可知，，Gr.2试样理论侵蚀产品的相组成均为TiO2，，其中锐钛矿相占比为89.8%，，金红石相占比为10.2%。钛是一种高钝化性金属，，在氧化性酸、、中性盐及某些稀酸溶液介质中拥有很强的钝化偏差，，理论易天生一层致密且不变的钝化膜(即TiO2)，，可；；；せ迕馐芙徊角质矗，使侵蚀速度显著降低[12-13]。有钻研批注，，金红石相在高温或强氧化性环境下更不变，，而锐钛矿相易转化[14-15]。因而，，所形成的钝化膜的不变性直接影响钛材的耐蚀性。

Gr.12钛合金含有Mo元素，，提高了其热力学不变性，，使得平衡电位提高，，耐蚀性较Gr.2纯钛加强[16]。三种钛材中，，Gr.17钛合金的耐蚀性最好，，这是由于该合金含有Pd元素，，Pd能够显著降低钛及钛合金的氢超电势，，在侵蚀介质的作用下使Ti优先分化，，Pd颗粒滞留在钛理论形成电催化层，，促使钛理论钝化，，从而提高钛材的耐蚀机能[17]。

3、、结论

(1)在恒定温度200℃、、压力4.5MPa、、搅拌速度300r/min工况下，，随着硫酸浓度的增长，，Gr.2、、Gr.12和Gr.17三种钛材的侵蚀速度均增大;一样硫酸浓度下，，耐蚀性由强到弱顺次为Gr.17、、Gr.12、、Gr.2。

(2)0.5%硫酸浓度下，，Gr.2、、Gr.12和Gr.17均属于轻度侵蚀;2.0%硫酸浓度下，，Gr.2属于中度侵蚀，，Gr.17、、Gr.12属于轻度侵蚀;3.5%硫酸浓度下，，Gr.2、、Gr.12属于严重侵蚀，，Gr.17属于高度侵蚀。

参考文件

[1]刘希泉，，张志，，贾露萍，，等.红土镍矿高压酸浸技术优化钻研[J].中国资源综合利用,2024,42(2):92-97.

[2]皮关华，，孔凡祥，，贾露萍，，等.瑞木红土镍矿高压酸浸的出产实际[J].中国有色冶金,2015,44(6):11-14.

[3]周安梁，，霍松龄，，余群波.印尼某红土镍矿浸出试验钻研[J].中国资源综合利用,2018,36(3):6-8.

[4]刘红，，刘希泉，，袁科，，等.高压酸浸车间重要设备和管道资料选择[J].湖南有色金属,2022,38(6):21-24.

[5]贾露萍.瑞木红土镍矿高压釜结垢钻研和预防[J].有色设备,2018(6):86-91.

[6]欧阳灿.湿法冶金加压酸浸钛钢复合板反映釜设计探求[J].中国有色冶金,2019,48(5):65-68.

[7]田永武，，朱乐乐，，李伟东，，等.高温钛合金的利用及发展[J].热加工工艺,2020,49(8):17-20.

[8]朱宇平.红土镍矿湿法冶金工艺综述及进展[J].世界有色金属,2020(18):5-7.

[9]李丹.低品位褐铁矿型红土镍矿湿法工艺钻研进展及利用远景瞻望[J].湿法冶金,2024,43(4):345-356.

[10]东方电气集团东方锅炉股份有限公司.一种侵蚀磨损试验装置:CN202510101386.3[P].2025-01-22.

[11]刘敬福.资料侵蚀及节制工程[M].北京:北京大学出版社,2010.

[12]孙静，，齐元甲，，刘辉，，等.海洋环境下钛及钛合金的侵蚀磨损钻研进展[J].资料；；；,2020,53(1):151-156.

[13]赵平平.钝化膜对钛合金分歧侵蚀状态的影响机制钻研[D].岳阳:中国科学技术大学,2021.

[14]康帅.分歧主盐电解液对TC4钛合金微弧氧化膜层结构和机能的影响[D].兰州:兰州理工大学,2021.

[15]邵艳群，，唐电，，丁艳东.低温形成纳米金红石相TiO2的热不变性[J].中国有色金属学报,2000,10(S1):227-229.

[16]戴全春，，王楠，，戴国庆.典型元素微合金化对钛合金组织与机能影响钻研进展[J].钛工业进展，，2024，，41(6):39-49.

[17]赵金玲,容耀,李向东,等.Gr.17钛钯合金机能影响成分分析[J].金属世界,2015(5):21-23.

（注，，原文标题：：高温高压硫酸环境中钛及钛合金侵蚀个性钻研）

有关链接
