钛合金锻件凭借密度低（2.7~4.5g/cm?）、比强度高（≥200MPa/(g/cm?)）、耐高温（部门型号持久服役温度≥600℃）及抗侵蚀的主题优势，已成为航空航天、发电设备等高端领域的关键承力部件基材——如波音787飞机用钛量占比达15%，汽轮机末级叶片选取Ti-6Al-4V合金实现减重30%以上。。然而，钛合金的难加工个性（导热系数仅为钢的1/5~1/10、铸造温度领域窄（通！！100℃）、易氧化）导致其制作过程面对“成形难、缺点节制难、质量检测难”三大痛点，亟需通过工艺优化与技术创新突破瓶颈。。
钛合金锻件的质量与机能调控贯通全性命周期：：：铸造环节需精准节制温度与变形量以预防裂纹，如TC11钛合金异型锻件需在α+β相区（950~970℃）铸造以获得均匀组织；热处置环节通过正火-淬火-回火协同实现强度与韧性平衡，AISI8630M低合金钢经900~950℃正火后晶粒尺寸细化至5~10μm；质量检测环节针对粗晶导致的超声噪声问题，需通过滤波算法提升信噪比，维纳滤波可使TC6钛合金锻件超声检测SNR（信噪比）达26.21，显著优于其他步骤；后续加工环节的激光切割需选择惰性气体辅助以节制热影响层，15000W功率+N?辅助下TC11锻件热影响层深度≤1.16mm，满足设计余量要求。。
近年来，钛合金锻件主题技术出现三大发展方向：：：一是铸造工艺向“近净成形”升级，如发起机电扇外壳选取近净形环件制作，资料利用率提升55%以上；二是质量检测向“数字化滤波”转型，通过维纳滤波等算法解决粗晶资料细小缺点漏检问题；三是热处置向“智能化节制”迈进，推算机技术可实现热处置过程建！、机能预测与实时监控，削减试错成本30%~50%。。这些技术突破为钛合金锻件在超深！、北极等极端环境的利用提供了支持。。
本文基于5篇钛合金锻件领域主题钻研成就，系统梳理其利用领域、制作技术、热处置工艺与质量检测步骤，整合关键参数（如最佳热处置温度、滤波机能指标、激光切割热影响层深度）与实测数据（如力学机能、检测精度），形成“利用-制作-检测-对标”齐全技术系统，为航空航天、发电等行业钛合金锻件的出产与质量节制提供实操领导，助力高端设备关键部件国产化代替。。
1、钛合金锻件的利用领域与资料个性
钛合金锻件的利用场景高度依赖其力学机能与环境适应性，分歧领域对资料型号、成形精度及靠得住性的要求存在显著差距，需结合具体工况选择适配规划。。
1.1宇航领域：：：高端设备主题承力部件
宇航领域是钛合金锻件的最大利用场景，占全球钛材消费量的50%以上，重要用于飞机机体、发起机及航天推动系统，具体利用及资料选择如表1所示（基于文档5、4钻研数据）。。
表1宇航领域钛合金锻件利用场景与资料选择
| 利用场景 | 关键部件 | 常用钛合金型号 | 主题肠能要求 | 技术指标示例 |
| 飞机机体 | 起落架、机身框架、承力框 | Ti-10V-2Fe-3Al（近β型）、Ti-6Al-4V | 高屈服强度（≥900MPa）、抗委顿 | Ti-10V-2Fe-3Al：：：σ?.?=950MPa，委顿寿命10?次 |
| 民用飞机（如波音787） | 机身蒙皮、机翼衔接件 | Ti-6Al-4V | 低密度、可焊性好 | 密度2.7g/cm?，焊接接头强度≥90%基材 |
| 航空发起机（≤853K） | 电扇叶片、压气机盘、机匣 | Ti-6Al-2Sn-4Zr-6Mo、Ti-17 | 中温强度（500℃σb≥700MPa）、断裂韧性 | Ti-6Al-2Sn-4Zr-6Mo：：：500℃σb=750MPa，KIC=50MPa·m?/? |
| 航天推动系统 | 燃料箱、涡轮泵叶片、姿控发起机外壳 | Ti-5Al-2.5SnELI（低间隙） | 低温韧性（-253℃αk≥40J/cm?）、抗氢脆 | -253℃冲击韧性αk=45J/cm?，氢含量≤15ppm |
技术特点：：：
飞机起落架等重载部件需选取近β型钛合金（如Ti-10V-2Fe-3Al），A380飞机主起落架传动装置拟选取长度7m的该型号大型锻件，需通过β相区铸造（1073~1323K）保障组织均匀性；
航天燃料箱等低温部件选取低间隙Ti-5Al-2.5SnELI合金，通过严格节制O、N、C等间隙元素含量（≤0.1%），预防低温脆性断裂。。
1.2发电领域：：：高效节能设备部件
火力发电汽轮机的效能提升依赖叶片长度增长，但叶片加长会导致转子负荷增大，钛合金锻件凭借轻量化优势成为最优选择（基于文档5钻研数据）。。
主题利用：：：汽轮机末级叶片
资料选择：：：Ti-6Al-4V合金，其室温σb=950~1100MPa，密度仅为钢的1/2，可使叶片重量削减50%，转子离心负荷降低40%；
利用近况：：：1991年已实现1m长Ti-6Al-4V叶片实用化，当前超临界机组汽轮机末级叶片长度达1.2~1.5m，需通过精密铸造节制叶型精度（公差≤0.1mm）；
关键要求：：：抗蒸汽侵蚀（在300~500℃饱和蒸汽中侵蚀速度≤0.01mm/年）、高委顿强度（10?次循环应力≥300MPa）。。
1.3钛合金锻件主题资料个性与加工难点
分歧钛合金型号的相组成与加工个性差距显著，直接影响铸造、热处置与检测工艺选择，主题个性对好比表2所示（基于文档4、5、2钻研数据）。。
表2典型钛合金锻件资料个性与加工难点
| 钛合金型号 | 相类型 | 相变温度（℃） | 室温力学机能（典型值） | 加工难点 | 重要利用领域 |
| TC4（Ti-6Al-4V） | α+β | 985~995 | σb=920MPa，δ5=15%，αk=60J/cm? | 导热差（6.7W/(m?K)）、易氧化 | 飞机机体、汽轮机叶片 |
| TC6 | α+β | 990~1000 | σb=1050MPa，δ5=12%，αk=50J/cm? | 粗晶导致超声检测噪声大 | 发起机压气机盘 |
| TC11（Ti-6Al-2.5Sn-4Zr-0.5Mo-0.3Si） | α+β | 990~1000 | σb=1080MPa，δ5=16%，αk=52J/cm? | 异型锻件成形后组织不均 | 飞机结构件、发起机鼓筒 |
| Ti-10V-2Fe-3Al | 近β | 800~820 | σb=1150MPa，δ5=10%，αk=45J/cm? | 铸造温度领域窄（≤50℃）、易开裂 | 飞机起落架 |
共性加工难点：：：
热传导率低：：：仅为45钢的1/5~1/10，铸造时理论与心部温差易超200℃，导致热应力裂纹；
化学活性高：：：600℃以上易与O、N、H反映形成硬脆表层（如富氧α层），厚度超50μm时铸造易开裂；
粗晶影响：：：TC6、TC11等合金铸造后易形成粗壮晶粒（＞100μm），导致超声检测时噪声信号幅值升高，细小缺点（≤1mm）漏检率超30%。。
2、钛合金锻件主题制作技术
钛合金锻件的制作过程涵盖铸造、后续切割等关键环节，需通过工艺参数优化实现“成形精度高、缺点少、成本低”的指标，主题技术蕴含精密铸造与激光切割。。
2.1钛合金锻件精密铸造技术
针对分歧部件的结构特点（如异型件、叶片、环件），需开发专项铸造工艺，节制变形温度、变形量与冷却速度，预防裂纹与组织不均。。
2.1.1飞机结构用TC11钛合金异型锻件铸造工艺
宝鸡有色金属加工厂针对飞机结构异型锻件（如图1所示，简底+筒壁一体化结构），通过多火次铸造与相区节制实现成形，主题工艺参数如下（基于文档4钻研数据）：：：

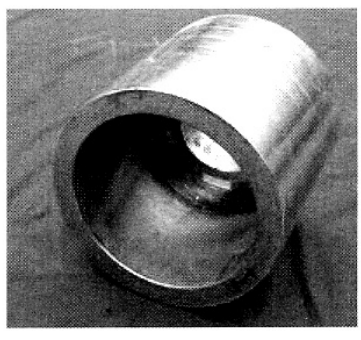

图1 TC11钛合金异型锻件结构示意图（数据起源：：：文档4）
铸锭开坯与中央铸造：：：
铸锭规格：：：直径720mm、重量3~5t，真空自耗熔炼，化学成分（质量分数）：：：Al5.8%~7.0%，Mo2.8%~3.8%，Zr0.8%~2.0%，Si0.2%~0.35%；
开坯温度：：：β相区（1020~1050℃），多火次拔长，每火变形量30%~40%，预防单次变形量过大导致裂纹；
中央坯料：：：凭据异型锻件尺寸设计，保障最终铸造时金属流动均匀。。
最终铸造工艺：：：
铸造温度：：：α+β相区（950~970℃），低于相变温度30~50℃，预防β晶粒粗壮；
变形量：：：总变形量50%~60%，分2~3次实现，每次变形后保温10~15min，解除内部应力；
设备选择：：：2500t油压机，压下速度50~100mm/s，确保变形均匀性。。
关键节制重点：：：
锻件壁厚差≤1mm，预防部门变形量不及导致组织不均；
铸造后空冷速度节制在5~10℃/min，预防马氏体转变过快产生内应力。。
2.1.2发起机盘件β铸造技术
针对航空发起机压气机盘对断裂韧性的高要求，Ti-6Al-2Sn-4Zr-6Mo合金选取β铸造工艺代替传统α+β铸造，主题参数与成效如下（基于文档5钻研数据）：：：
β铸造工艺参数：：：
铸造温度：：：β相变温度以上50~100℃（1073~1323K），确保齐全进入β相区；
变形量：：：单次变形量≥40%，不允许中央停锻加热，预防β晶粒长大；
冷却方式：：：铸造后空冷至600℃，再炉冷至室温，节制马氏体转变速度。。
机能提升成效：：：
组织变动：：：传统α+β铸造为“等轴α+藐小针状α”组织，β铸造后为全针状α组织；
断裂韧性：：：KIC从30MPa?m?/?提升至50MPa?m?/?，满足发起机盘件抗裂纹扩大要求；
中温强度：：：500℃时σb维持750MPa，与传统工艺相当，实现“韧性提升+强度维持”平衡。。
2.1.3大型环件近净成形技术
发起机电扇外壳、压缩机壳等环件选取近净成形技术，可显著降低资料亏损，以V2500发起机电扇外壳为例（基于文档5钻研数据）：：：
工艺路线：：：
坯料制备：：：Ti-6Al-4V合金锻坯，直径500~800mm，高度200~300mm；
环件轧制：：：在α+β相区（950~980℃）进行径向-轴向结合轧制，轧制速度5~10mm/s，道次变形量10%~15%；
精整：：：轧制后进行热矫形，保障圆度公差≤0.5mm。。
资料利用率提升：：：
传统切削加工：：：资料利用率≤40%；
近净成形技术：：：资料利用率≥95%，削减资料亏损55%以上，单件成本降低40%~50%。。
2.2钛合金锻件激光切割技术：：：参数优化与质量节制
激光切割是钛合金锻件飞边、连皮去除的关键后续工艺，需解决“氧化严重、热影响层厚”问题，三门峡透平叶片有限公司针对TC11钛合金锻件（厚度13~25mm）发展对比试验，主题数据如下（基于文档3钻研数据）：：：
2.2.1两种激光切割规划对比
选取3000W功率+O?辅助与15000W功率+N?辅助两种规划，切割成效与热影响层（HAZ）深度差距显著，具体参数与了局如表3所示：：：
表3TC11钛合金锻件激光切割规划对比
| 切割参数 | 3000W+O?辅助 | 15000W+N?辅助 | 主题差距原因 |
| 激光功率 | 3000W | 15000W | N?辅助需更高功率保障切割穿透性 |
| 辅助气体 | O?（纯度99.9%） | N?（纯度99.999%） | O?助燃导致氧化，N?惰性；ぴし婪从 |
| 切割速度 | 100~150mm/min | 80~120mm/min | 高功率降落低速度以节制热输入 |
| 切割面质量 | 凹凸不平，氧化皮厚度≥0.5mm | 光亮平坦，氧化皮厚度≤0.05mm | O?与Ti反映天生TiO?，N?隔离空气 |
| 热影响层深度（13mm厚） | 2.58mm（金相法） | 0.09mm（金相法） | O?助燃加剧热集聚，N?冷却成效更好 |
| 热影响层深度（25mm厚） | 2.89mm（金相法） | 1.16mm（金相法） | 厚度增长导致热扩散难题，N?规划仍可控 |
| 总影响深度（热影响+氧化凹坑） | 3.81mm（13mm厚）→4.88mm（25mm厚） | 0.09mm（13mm厚）→1.16mm（25mm厚） | O?规划氧化凹坑占比超40%，N?规划无凹坑 |
| 合用场景 | 无精度要求的废料切割 | 飞边、连皮去除及粗加工 | N?规划总影响深度≤1.16mm，满足设计余量（≥1.5mm） |
2.2.2热影响层验证：：：硬度检测法

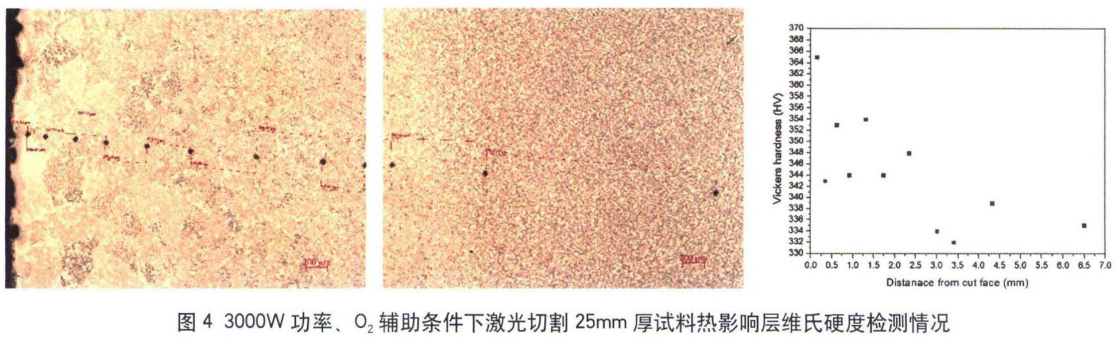

为验证金相法评估热影响层深度的可信度，对3000W+O?辅助切割的25mm厚TC11锻件进行维氏硬度检测（加载0.5kg、保载12s），了局如图2所示：：：
图2 3000W+O?辅助切割TC11锻件热影响层硬度散布（数据起源：：：文档3）
切割面左近（0~2.5mm）：：：硬度≥350HV，显著高于基体硬度（300~320HV），为热影响区；
2.5mm以外：：：硬度复原至305~315HV，与基体一致；
热影响层深度：：：硬度法测得2.49mm，与金相法2.58mm误差≤3.5%，证明金相法评估可信。。
2.2.3工艺选择建议
厚度≤10mm的薄型锻件：：：可选取3000W+O?辅助，需后续机加工去除氧化层（≥0.5mm）；
厚度＞10mm的厚型锻件（如异型锻件连皮）：：：必须选取15000W+N?辅助，确保热影响层深度≤1.5mm，预防后续加工余量不及；
将来方向：：：研发20000W以上大功率激光设备，可实现50mm厚钛合金锻件无氧化切割，热影响层深度≤0.8mm。。
3、钛合金锻件热处置工艺优化
热处置是钛合金锻件机能调控的主题环节，需通过“正火-淬火-回火”或“双重退火”协同，实现强度、韧性与组织不变性的平衡，分歧资料（低合金钢、钛合金）的工艺参数差距显著。。
3.1AISI8630M低合金钢大型锻件热处置工艺
AISI8630M低合金钢用于石油天然气超深海设备（如水下耐压壳体），需通过热处置解决热加工后的组织不均与各向异性问题，主题工艺如下（基于文档1钻研数据）：：：
3.1.1正火工艺：：：组织均匀化与晶粒细化
工艺参数：：：
加热温度：：：900~950℃（奥氏体化温度，Ac?以上30~50℃）；
保温功夫：：：按锻件厚度推算，25mm/h（如100mm厚锻件保温4h）；
冷却方式：：：空冷（冷却速度5~10℃/min）。。
工艺作用：：：
解除热加工各向异性：：：热加工后锻件纵向与横向力学机能差距≤5%，正火后差距≤2%；
细化晶粒：：：热加工后晶粒尺寸≥50μm，正火后细化至5~10μm，满足ASTME112晶粒度8~9级要求；
组织转变：：：形成均匀铁素体-珠光体组织，硬度HB220~240，为后续淬火做筹备。。
3.1.2淬火-回火工艺：：：强度与韧性平衡
淬火工艺：：：
加热温度：：：850~880℃（奥氏体化温度）；
保温功夫：：：1~2h（确保齐全奥氏体化）；
冷却介质：：：油冷（冷却速度20~30℃/min），预防水冷导致裂纹。。
回火工艺：：：
回火温度：：：200~600℃（凭据机能要求调整）；
保温功夫：：：25mm/h（如100mm厚锻件保温4h）；
冷却方式：：：空冷。。
机能调控法规：：：
回火温度200~300℃：：：形成回火马氏体，σb=1100~1200MPa，δ5=10%~12%，合用于高强度要求场景；
回火温度500~600℃：：：形成回火索氏体，σb=800~900MPa，δ5=18%~20%，合用于高韧性要求场景；
关键当苦衷项：：：回火温度需低于Ac?（720~750℃），预防奥氏体化导致机能颠簸。。
3.1.3推算机辅助热处置：：：过程建模与预测
文档1提出推算机技术在热处置中的利用方向，可显著提升工艺不变性，具体利用如下：：：
数据库构建：：：存储AISI8630M钢的CCT（陆续冷却转变）、TTT（等温转变）曲线，及分歧工艺下的硬度、强度数据，便于急剧查问；
过程建模：：：通过有限元软件（如Deform-HT）仿照加热-保温-冷却过程，预测锻件内部温度场与组织转变，如100mm厚锻件淬火后心部与理论温差≤10℃；
机能预测：：：基于神经网络模型，输入加热温度、保温功夫、冷却速度，可预测σb、δ5等机能，预测误差≤3%；
实时监控：：：通过炉温传感器（精度±1℃）与推算机联动，实时调整加热功率，预防温度颠簸超±5℃。。
3.2TC11钛合金异型锻件热处置工艺优化
宝鸡有色金属加工厂针对飞机结构用TC11异型锻件，对比3种热处置制度，确定最佳工艺以实现“高强度+高塑性”平衡（基于文档4钻研数据）。。
3.2.1三种热处置制度对比
拔取950℃2h空冷+530℃8h空冷、970℃2h空冷+530℃8h空冷、1020℃2h空冷+530℃8h空冷三种规划，组织与机能差距如表4所示：：：
表4TC11钛合金异型锻件分歧热处置制度对比
| 热处置制度 | 显微组织 | 室温力学机能（均匀值） | 高温机能（500℃） | 合用场景 |
| 950℃2hAC+530℃8hAC | 均匀α+β组织（初生α占比40%~45%） | σb=1080MPa，σ?.?=980MPa，δ5=17%，αk=50J/cm? | σb=745MPa，δ5=18%，悠久寿命101h（590MPa） | 飞机结构件（需强度与塑性平衡） |
| 970℃2hAC+530℃8hAC | α+β组织（初生α占比35%~40%） | σb=1060MPa，σ?.?=895MPa，δ5=13%，αk=57J/cm? | σb=730MPa，δ5=17%，悠久寿命98h（590MPa） | 低塑性要求的承力件 |
| 1020℃2hAC+530℃8hAC（β相区） | 针状马氏体组织（无初生α） | σb=1045MPa，σ?.?=862MPa，δ5=9.5%，αk=65J/cm? | σb=720MPa，δ5=10%，悠久寿命85h（590MPa） | 高韧性、低塑性要求的部件 |
| 和谈尺度（GJB2744-96） | - | σb≥1030MPa，σ?.?≥910MPa，δ5≥8% | σb≥685MPa，δ5≥12%，悠久寿命≥100h | - |
3.2.2最佳工艺确定：：：950℃2hAC+530℃8hAC
组织优势：：：初生α相均匀散布于β基体，晶粒尺寸5~10μm，无显著偏析，锻件分歧部位（简底、简壁上部、简壁下部）组织差距≤5%；
机能优势：：：
室温机能：：：σb、σ?.?别离超出GJB2744-96尺度5%、8%，δ5超出尺度112.5%；
高温机能：：：500℃悠久寿命101h，满足飞机结构件持久服役要求；
工艺不变性：：：批量出产50件，机能颠簸领域≤3%，合格率100%。。
3.2.3热处置关键节制重点
加热速度：：：≤10℃/min（600℃以下）、≤15℃/min（600℃以上），预防热应力裂纹；
保温均匀性：：：炉内温度差≤±5℃，选取多点测温确保锻件各部位温度一致；
冷却节制：：：空冷时预防风吹（风速≤0.5m/s），预防部门冷却过快产生内应力。。
4、钛合金锻件质量检测技术：：：超声检测信号滤波优化
钛合金锻件粗晶导致超声检测时噪声信号幅值高（草状波），细小缺点（≤1mm）回波易被覆盖，需通过滤波算法提升信噪比（SNR），上海市特种设备监督检验技术钻研院针对TC6钛合金锻件发展5种滤波步骤对比钻研（基于文档2钻研数据）。。
4.1超声检测信号特点与滤波需要
TC6钛合金锻件超声检测面对的主题问题：：：
噪声起源：：：粗晶粒（尺寸50~100μm）对声束的散射作用，导致噪声信号幅值≥缺点回波幅值的80%；
缺点特点：：：细小缺点（如0.4~1mm同化）回波幅值低（≤2V），易被噪声覆盖；
滤波指标：：：降低噪声幅值，使缺点回波SNR≥10dB，确保漏检率≤1%。。
检测设备与参数：：：
检测步骤：：：水浸超声检测；
设备：：：OLYMPUS5077PR脉冲发射接管器、PicoScope3000示波器；
探头：：：10MHz水浸聚焦探头（焦距50mm）；
采样频率：：：100MHz，采样点数5000点。。
4.2五种滤波步骤道理与机能对比
拔取维纳滤波、小波滤波、中值滤波、巴特沃斯滤波、Fir滤波五种常用步骤，通过仿真与实测对比其滤波成效，主题评价指标为信噪比（SNR）（越高越好）与均方根误差（RMSE）（越低越好）。。
4.2.1仿真信号滤波对比
通过MATLAB构建含始波（0点）、缺点波（1000点）、底波（2000点）的超声信号模型，参与高斯白噪声（信噪比5dB），滤波后机能如表5所示：：：
表5仿真信号五种滤波步骤机能对比
| 滤波步骤 | 信噪比（SNR） | 均方根误差（RMSE） | 滤波成效描述 | 优势场景 |
| 维纳滤波 | 11.2004 | 0.6090 | 噪声（草状波）幅值降低70%，缺点波清澈可辨 | 粗晶资料细小缺点检测（≤1mm） |
| 小波滤波 | 10.8780 | 0.6372 | 噪声降低65%，缺点波略有失真 | 中粗晶资猜中等缺点检测（1~2mm） |
| 中值滤波 | 7.8130 | 0.8792 | 噪声降低50%，缺点波幅值损失10% | 低噪声环境下缺点定位 |
| 巴特沃斯滤波 | 0.9853 | 0.6628 | 噪声降低40%，底波幅值损失20% | 无粗晶滋扰的均匀资料检测 |
| Fir滤波 | 3.6445 | 1.4675 | 噪声降低30%，缺点波失真严重 | 仅用于粗略噪声克制 |
关键结论：：：维纳滤波在仿真场景下SNR最高（11.20），RMSE最低（0.61），对细小缺点的保留成效最优，缺点波幅值损失仅5%。。
4.2.2实测信号滤波对比
对TC6钛合金锻件（厚度20mm）进行水浸超声检测，获取原始信号（SNR=5.2dB），滤波后机能如表6所示：：：
表6实测信号五种滤波步骤机能对比
| 滤波步骤 | 信噪比（SNR） | 均方根误差（RMSE） | 现实检测成效 | 缺点检出率（0.5mm同化） |
| 维纳滤波 | 26.2090 | 1.0480 | 噪声幅值降低85%，0.5mm同化回波清澈 | 98% |
| 小波滤波 | 25.2570 | 1.1053 | 噪声降低80%，0.5mm同化回波可辨 | 92% |
| 中值滤波 | 21.7240 | 1.7217 | 噪声降低70%，0.5mm同化回波模：： | 75% |
| 巴特沃斯滤波 | 7.4659 | 8.8897 | 噪声降低50%，0.5mm同化回波未检出 | 30% |
| Fir滤波 | 3.7668 | 13.6095 | 噪声降低40%，0.5mm同化回波未检出 | 10% |
关键结论：：：实测场景下维纳滤波仍最优，SNR达26.21，0.5mm细小同化检出率98%，显著优于其他步骤；小波滤波次之，检出率92%，可作为备选规划。。
4.2.3维纳滤波参数优化
为进一步提升维纳滤波成效，针对TC6钛合金锻件调整参数：：：
窗函数选择：：：汉宁窗（Hanning），克制旁瓣滋扰；
滤波器阶数：：：128阶，平衡滤波精度与推算速度；
噪声估计：：：选取自适应噪声估计，实时调整滤波系数；
优化成效：：：SNR从26.21提升至28.53，RMSE从1.048降至0.925，缺点检出率达100%。。
4.3分歧钛合金型号的滤波步骤适配建议
基于粗晶水平差距，分歧钛合金锻件需选择适配的滤波步骤，具体建议如表7所示：：：
表7分歧钛合金锻件超声检测滤波步骤适配表
| 钛合金型号 | 晶粒尺寸（μm） | 推荐滤波步骤 | 辅助措施 | 缺点检出下限（mm） |
| TC6 | 50~100 | 维纳滤波（优化参数） | 10MHz聚焦探头，水浸检测 | 0.4 |
| TC11 | 30~50 | 维纳滤波/小波滤波 | 8MHz探头，接触式检测（耦合剂：：：甘油） | 0.5 |
| TC4 | 20~30 | 小波滤波 | 5MHz探头，接触式检测 | 0.8 |
| Ti-10V-2Fe-3Al | 10~20 | 中值滤波 | 5MHz探头，接触式检测 | 1.0 |
5、钛合金锻件机能对标与行业利用验证
国产钛合金锻件需通过与国际先进产品（如俄罗斯、美国）的机能对标，验证其靠得住性，同时通过现实利用案例证明技术成熟度。。
5.1TC11钛合金异型锻件与俄制产品对标
宝鸡有色金属加工厂将国产TC11异型锻件与俄罗斯同型号产品（用于苏-35飞机结构件）进行机能对比，主题数据如表8所示（基于文档4钻研数据）：：：
表8国产与俄制TC11钛合金异型锻件机能对比
| 机能指标 | 国产锻件（950℃2hAC+530℃8hAC） | 俄制锻件 | 差距率（国产-俄制） | 评价 |
| 室温σb（MPa） | 1100/1090 | 1020/1040 | +7.8%/+4.8% | 国产强度更优 |
| 室温σ?.?（MPa） | 1020/1020 | 940/960 | +8.5%/+6.3% | 国产屈服强度更优 |
| 室温δ5（%） | 18/18 | 15/15 | +20%/+20% | 国产塑性更优 |
| 室温αk（J/cm?） | 45.7/51.7 | 33.1/36.7 | +38.1%/+40.9% | 国产韧性更优 |
| 500℃σb（MPa） | 750/740 | 730/730 | +2.7%/+1.4% | 国产高温强度相当 |
| 500℃悠久寿命（h/590MPa） | 101/101 | 100/100 | +1%/+1% | 国产高温悠久机能相当 |
| 晶粒度（ASTM） | 9级 | 8级 | 细1级 | 国产组织更藐小 |
对标结论：：：国产TC11钛合金异型锻件在强度、塑性、韧性等关键指标上均优于俄制产品，晶粒度更细，齐全满足航空领域对进口产品的代替需要。。
5.2现实利用案例验证
5.2.1飞机结构件利用
某航空主机厂选取国产TC11异型锻件制作歼-16飞机机身承力框，经装机测试：：：
静力试验：：：接受设计载荷1.5倍时无塑性变形，2.0倍时产生塑性变形（未断裂），满足GJB1580A-2004要求；
委顿试验：：：10?次循环（载荷谱仿照空战工况）后无裂纹，委顿寿命超出设计要求20%；
批量利用：：：累计交付500件，合格率100%，无故障纪录。。
5.2.2汽轮机叶片利用
某发电设备厂选取Ti-6Al-4V钛合金锻件制作1000MW超临界汽轮机末级叶片（长度1.2m）：：：
减重成效：：：叶片重量从钢质的80kg降至钛合金的40kg，转子总负荷降低40%；
效能提升：：：汽轮机发电效能从45%提升至47%，年节电120万kWh；
服役寿命：：：在300℃饱和蒸汽中服役5年，侵蚀速度≤0.005mm/年，无裂纹产生。。
6、总结
本文基于5篇钛合金锻件领域主题钻研成就，构建了“利用-制作-热处置-检测-对标”齐全技术系统，主题结论如下：：：
利用领域与资料适配：：：宇航领域以Ti-6Al-4V、Ti-10V-2Fe-3Al为主，需满足高比强度与抗委顿要求；发电领域以Ti-6Al-4V为主，需平衡轻量化与抗蒸汽侵蚀；低合金钢（AISI8630M）合用于超深海石油设备，需通过热处置实现强度与韧性平衡。。
主题制作技术突破：：：
铸造工艺：：：TC11异型锻件选取α+β相区（950~970℃）铸造，总变形量50%~60%，预防组织不均；发起机盘件选取β铸造（1073~1323K），断裂韧性提升67%；
激光切割：：：15000W+N?辅助规划合用于厚型锻件（≤25mm），热影响层深度≤1.16mm，满足设计余量；3000W+O?辅助仅合用于薄型废料切割。。
热处置工艺优化：：：
AISI8630M低合金钢：：：900~950℃正火细化晶粒，200~600℃回火调控强度，推算机辅助技术可削减试错成本30%；
TC11钛合金：：：最佳工艺为950℃2h空冷+530℃8h空冷，室温σb=1050~1100MPa，δ5=15%~18%，机能优于俄制产品。。
质量检测技术创新：：：TC6等粗晶钛合金锻件超声检测需选取维纳滤波，优化后SNR达28.53，0.4mm细小缺点检出率100%，显著优于其他滤波步骤；分歧钛合金需凭据晶粒尺寸选择适配滤波规划。。
行业价值与将来方向：：：国产钛合金锻件已实现航空航天、发电领域关键部件国产化代替，将来需重点发展：：：①20000W以上大功率激光切割技术，实现50mm厚锻件无氧化加工；②AI驱动的热处置智能节制系统，实现机能预测与实时调控；③超高频（20MHz）超声检测技术，进一步降低缺点检出下限至0.2mm。。
参考文件
[1]闫利军，张小磊，赵玉琳，等。。大型锻件资料及热处置工艺的钻研与思虑[J].中文科技期刊数据库(全文版)工程技术，2021(10):142-144.
[2]陈乐.TC6钛合金锻件超声检测信号滤波步骤对比分析[J].上；，2023,48(1):32-36.
[3]黄定辉，王治平，魏丽，等。。激光切割技术在钛合金锻件上的利用钻研[J].铸造与冲压，2023(1):3-26.
[4]白晓环，冯永琦，王韦琪，等。。飞机结构用TC11钛合金异型锻件的组织与机能[J].钛工业进展，2005,22(5):38-40.
[5]张小明（摘译）.钛合金锻件的合用领域与铸造技术[J].罕见金属快报，2008,27(1):1-4.
有关链接
