1066vip威尼斯

阿里店铺|百度爱采购|English  1066vip威尼斯官网!
全国服务热线

0917-339016815349173880

微信客服 微信客服

中国·1066vip威尼斯(股份)有限公司-官方网站
首页 >> 新闻资讯 >> 行业资讯

雾化法制备高机能钛合金粉末工艺钻研进展

颁布功夫:2024-02-28 15:15:53 浏览次数 :

引言

钛合金因拥有优良的热塑性和可焊性,,成为激光增材制作重要原资料[1-4]。凭据激光增材制作工艺过程,,其原资料必须为粉末状态,,且粉末粒度必要小于45μm[5]。此外,,由于激光增材制作制件将保留原资猜中的杂质元素(常见的杂质元素有氮、、氧、、氢等非金属元素),,杂质含量对激光增材制作制件的力学机能有不利影响[6],,因而原资料的杂质含量应较低。在现实操作过程中,,非球形的粉末存在流动性差、、利用率低的问题,,易造成梗塞景象,,同时还影响制件机能[7],,所以激光增材制作原资料钛合金粉末还需拥有较高的球形度。

优质钛合金粉末是获得高机能激光增材制作制件的基础,,因而钛合金粉末制备工艺尤为重要[8-10]。当前钛合金粉末制备工艺重要有雾化法、、氢化脱氢法和金属热还原法,,其中氢化脱氢法和金属热还原法制备的钛合金粉末存在粉末状态犯法规、、杂质含量高档问题,,不合用于激光增材制作。雾化法因其制备的钛合金粉末拥有粒度可控、、球形度高、、杂质含量低等利益,,成为当前主流的激光增材制作用钛合金粉末制备步骤[11-12]。

雾化法是通过物理步骤将熔融钛液分散成金属小液滴,,在自身理论张力的作用下,,金属小液滴逐步球形化,,冷却凝固后形成金属粉末[13]。雾化法依照钛合金雾化的能量起源可分为气雾化法、、等离子雾化法和离心雾化法。

1、、 气雾化法

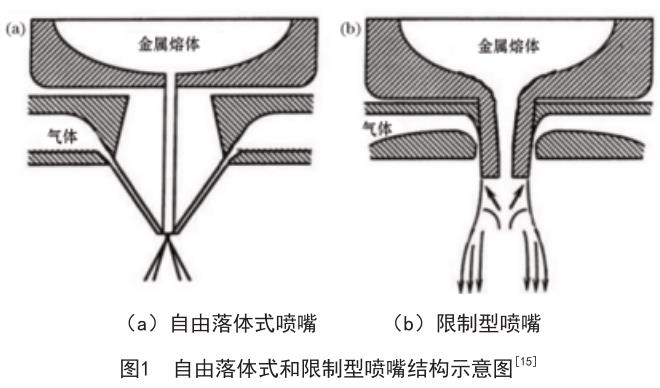

气雾化是利用高速气流的动能来雾化钛合金,,通过高速气流冲击熔融钛合金,,使熔融钛合金破碎并分散成藐小的钛合金小液滴,,冷凝后形成钛合金粉末[14]。气雾化法的工艺主题是雾化喷嘴,,其决定制粉效能、、影响制粉机能。雾化喷嘴依照结构大局分为自由降落式喷嘴和限度型喷嘴两类,,如图1所示[15]。自由降落式喷嘴存在雾化效能低、、耗能高的问题,,导致细粉收得率低,,细粉制备成本高,,不能满足经济性要求。限度型喷嘴是对自由降落式喷嘴进行优化改进得到,,提高了雾化效能和粉末机能[16-18],,但出产过程更易产生粉末梗塞。


气雾化法制备的钛合金粉末拥有球形度高、、杂质含量低的特点,,粉末粒径散布在0~500μm之间,,散布领域较宽,,0~45μm细粉末比例约为35%[19]。气体冲击雾化导致气雾化法 相比其他雾化工艺空心粉(熔融钛合金金属液滴包裹冲击气体冷凝后形成的中空粉末)和卫星粉(粉末粒度分歧的两个或多个粉末凝固在一路形成的卫星状粉末)的问题较重,,从而在雾化工艺制备的钛合金粉末中该工艺制备的钛合金粉末的杂质含量、、球形度略差。常见的气雾化法蕴含惰性气体雾化法和电极感应溶解气雾化法。

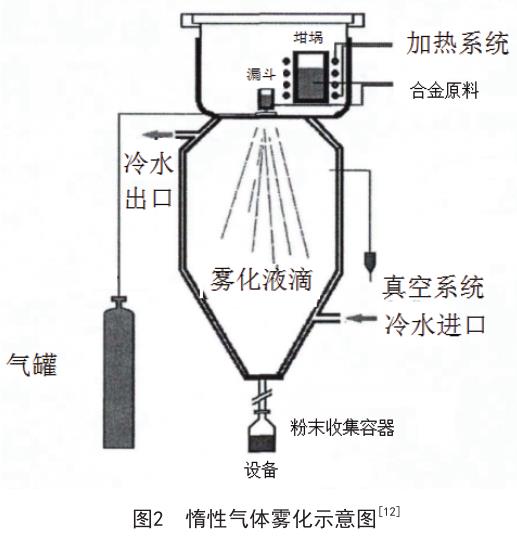

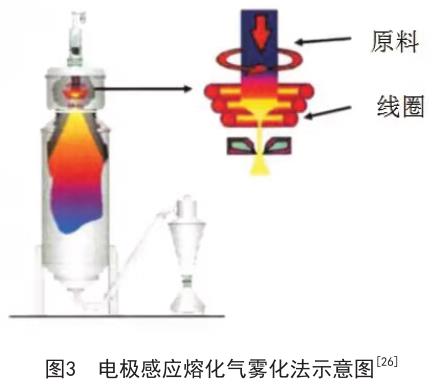

惰性气体雾化法是在惰性气体氛围 ;は陆,,在经过预处置的坩埚内电弧加热溶解钛合金,,熔融钛合金通过导流管形成不变的液流从喷嘴中雾化喷出,,冷凝后得到钛合金粉末 [20-21]。刘辛等人[22]通过该工艺制备出中值粒度为62.23μmTiAl3钛合金粉末,,粉末中球形和近球形粉末比例高,,球形度好。刘学晖[23]等通过该工艺制备了低氧含量、、高收得率的TC4钛合金粉末。电极感应溶解气雾化法选取电极感应线圈加热溶解合金棒材,,再利用高速惰性气体雾化粉碎钛液制备钛合金粉末[24]。该工艺具备了惰性气体雾化法的利益,,制备的粉末球形度高及表观质量好,,同时,,由接触式的坩埚电弧熔炼改为非接触式的电极感应熔炼,,进一步削减了杂质引入的风险[25]。但电极感应熔炼也存在局限性,,由于溶解产生的钛液液滴不不变,,造成限度型雾化喷嘴难以使用,,限度了喷嘴的选择,,从而影响了细粉收得率。

该工艺目前是激光增材制作球形钛合金粉末的重要制备方式[27-28]。郭快快[29]等使用电极感应溶解气雾化法制备钻研TC4合金粉末后发现,,粉末描摹和粉末粒度受功率影响较大,,低熔炼功率时,,细粉比例低,,且出现肯定比例的棒形和哑铃状粉末颗粒,,当功率增大,,细粉比例显著增大,,不规定状态的粉末颗粒逐步隐没。陆亮亮等[30]提出高频感应溶解金属丝气体雾化技术,,通过优化雾化气体压力、、熔体温度和送丝速度,,制备出均匀粒径为41.8μm的钛合金粉末 ;拼盏萚31]通过对喷嘴的形状、、雾化压力和熔炼功率进行钻研调整,,制备出球形度高、、卫星粉少的TC4钛合金粉末。


2 、、等离子雾化法

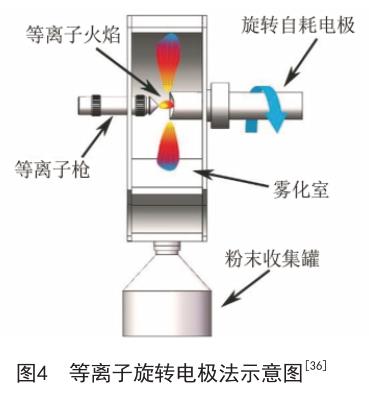

等离子旋转电极法是将钛合金制成自耗电极置于高速旋转的旋转轴上,,在真空或者惰性气体 ;は,,通过等离子体加热溶解其端面形成金属液膜,,利用电极旋转离心雾化形成钛合金小液滴,,液滴在飞行过程中冷凝形成钛合金粉末[32]。等离子热源相比感应加热或电弧加热占有更高的温度,,不仅有利于杂质的节制,,还让钛合金小液滴球化越发充分,,制备的钛合金粉末球形度更好。但该工艺当前还存在必要优化之处,,其制备的钛合金粉末的粉末粒度偏大,,细粉收得率低,,从而让该工艺在高端机能钛合金粉末制备领域无法推广使用 [33-34]。王琪[35]等选取该工艺制备出了球形度高、、理论光亮圆滑的TC15钛合金球形粉末,,粉末粒度在106~246μm之间,,细粉比例小。

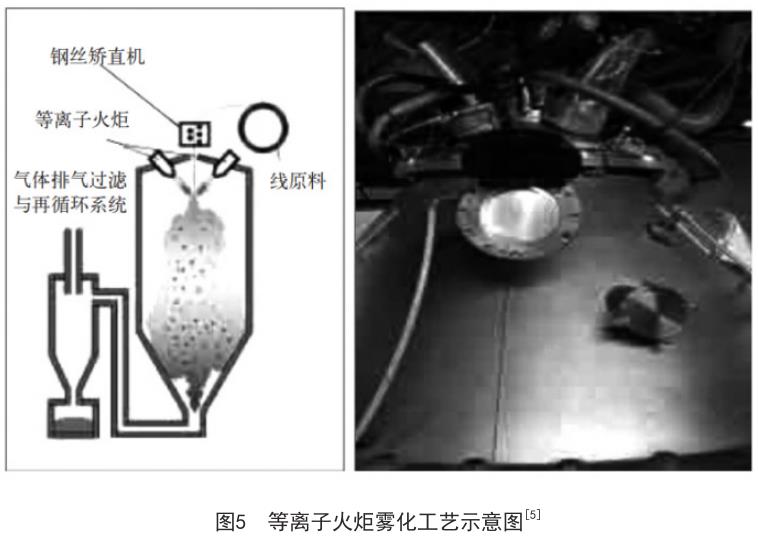

等离子火炬雾化法是一种利用等离子热源雾化金属液滴制备球形粉末的步骤,,借助高温的等离子体火炬加热钛丝,,溶解、、蒸发成钛金属蒸汽,,在沉积过程中与冷却用的惰性气体 产生热互换,,凝固得到近球形粉末[37]。该工艺原资料钛合金溶解、、汽化过程同时进行,,提高了雾化效能。等离子热源的高温个性让粉末球形度提高。刘畅[38]等利用自主研发超音速等离子雾化工艺得到可利用于医疗、、航空领域的钛合金粉末,,粉末粒度集中于50~61μm,,粉末圆润,,钛合金粉末纯度高。


3、、 离心雾化法

离心雾化法是通过在惰性气体氛围中将熔融钛合金离心甩出,,粉碎成液滴,,冷却凝固得到球形粉末。离心雾化法制备的钛合金粉末的粉末粒度与离心转速亲昵有关,,转速越高制备的钛合金粒度越细。由于现阶段工艺设备局限性,,该工艺无法获得梦想的转速,,同时设备还易传染粉末,,使得制备的钛合金粉末不仅粉末粒度较大,,杂质含量还略高,,使得该工艺推广受到限度,,但该工艺拥有制备的粉末球形度高的利益。离心雾化法有旋转电极法和电子束旋转盘法两种工艺。

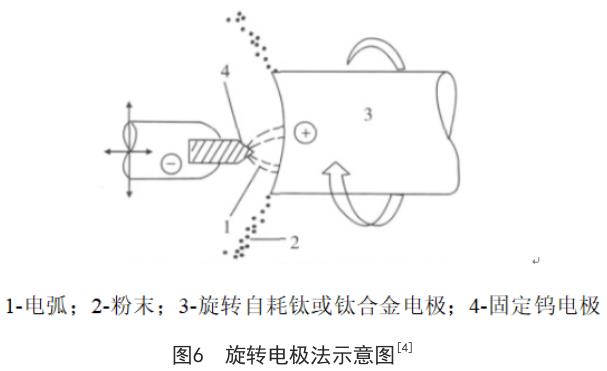

旋转电极法是将棒状钛合金制成自耗电极,,利用固定钨电极上引发的电弧产生高温溶解电极的端面,,再借助电极旋转的离心力雾化液滴制备球形粉末[39]。该工艺制备的钛合金粉末直径受电弧强度、、自耗电极转速影响极大,,电弧强度越大、、自耗电极转速越快获得的钛合金粉末越细[40]。由于设备的掣肘,,当前设备的转速较低,,获得的粉末较粗。

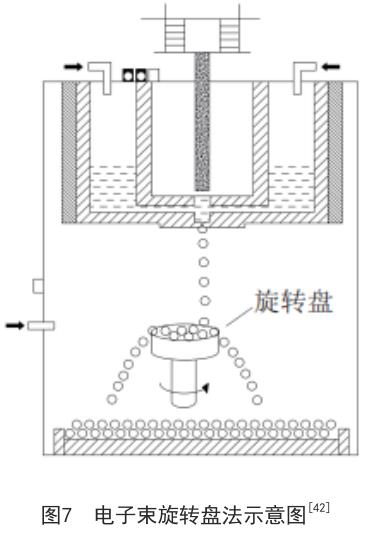

电子束旋转盘法是选取电极感应加热将合金资料溶解,,通过导流管将溶解的金属液均匀滴落到下方高速旋转的圆盘上,,利用转盘的离心力雾化液滴制备球形粉末。此步骤在执行过程存在旋转圆盘易变形、、粉末闭孔内同化气体多和坩埚漏嘴传染等诸多问题,,根基不选取该工艺来制备钛合金粉末[41]。


4、、 对比分析

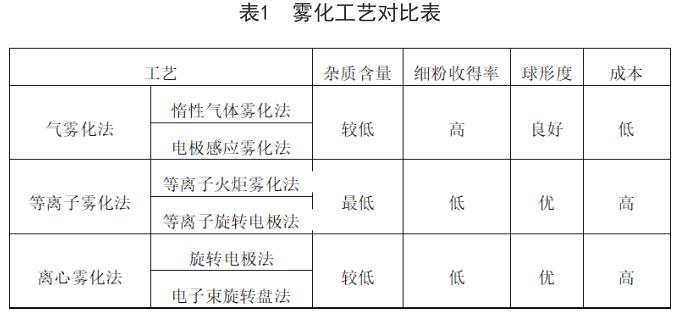

气雾化法制备的钛合金粉末杂质含量低、、球形度优良,,其在雾化工艺中细粉收得率最高、、成本最经济,,是当前重要高机能钛合金粉末出产工艺。粉末杂质含量及球形度最佳的钛合金粉末雾化制备工艺是等离子雾化工艺,,但其由于成本较高、、细粉收得率较低,,限度了该工艺的宽泛利用。离心雾化工艺由于工艺设备存在大量问题,,且制备的钛合金粉末各项指标均不如等离子旋转电极法制备的钛合金粉末,,已被后者代替。雾化工艺对好比表1:


气雾化法中,,电极感应雾化法在限度型雾化喷嘴合用性方面存在技术难点,,相比惰性气体雾化法必要更高的技术能力支持。该工艺相比惰性气体雾化法优势在于杂质含量更低。

等离子雾化法中,,等离子旋转电极法与等离子火炬雾化法由于存在成本高、、细粉收得率低的问题导致利用不宽泛。但它们制备的钛合金粉末都有拥有杂质含量低、、球形度高、、粒度散布均匀等利益。细粉收得率方面两者相比,,等离子火炬雾化法在高档离子旋转电极法2倍以上,,但由于其制备的钛合金粉末粒度散布较广,,必要额外进行粒度分级,,产品成本提高,,导致其利用情况不如等离子旋转电极法[43]。

5、、 瞻望

雾化法因其制备的钛合金不仅粉末球形度高、、杂质含量低,,且细粉收得率高,,使其在钛合金粉末制备工艺中脱颖而出,,成为国内外主流的钛合金粉末制备工艺。目前钛合金粉末 制备工艺中,,国内以气雾化工艺为主,,国外以等离子雾化工艺为主。

气雾化法因其拥有较高细粉收得率和工艺单一等优势,,从而成为现阶段国内重要钛合金粉末制备工艺。通过工艺参数优化和雾化喷嘴技术改进,,该工艺在制备的钛合金粉末品质及细粉收得率方面仍有提升空间,,但若想将品质提升到媲美等离子雾化工艺制备的钛合金粉末极度难题。

等离子雾化法相比其他钛合金粉末制备工艺,,其制备的钛合金粉末拥有极度优良的粉末品质,,但是该工艺的细粉收得率较低,,造成细粉制备成本极高,,限度了其推广。国外对该工艺钻研较深,,目前已经解决了该工艺细粉收得率较低的问题,,从而使得该工艺在国外已经得到宽泛利用。国内对该工艺的钻研未达到国外的水平,,因而若何提高工艺的细粉收得率降低细粉制备成本将成为国内该工艺将来重要钻研方向。

参考文件

[1] 吴引江,梁永仁.钛粉末及其粉末冶金制品的发展示状[J].中国资料进展,2011,30(6):7.

[2] 马廷灿.钛金属市场远景及其新兴出产技术[J].2009.

[3] 赵霄昊,王晨,潘霏霏,等.球形钛合金粉末制备技术及增材制作利用钻研进展[J].粉末冶金工业,2019,29(6):6.

[4] 尚青亮,刘捷,方树铭,等.金属钛粉的制备工艺[J].资料导报:纳米与新资料专辑,2013,27(1):4.

[5] 戴煜,李礼.金属基3D打印粉体资料制备技术近况及发展趋向[J].新资料产业,2016(6):7.

[6] 张丽民,刘淑凤,马会娜,等.3D打印用金属粉末球形度分析步骤[J].理化检验:物理分册,2021.

[7] 陈刚,刘耀宗,陈振华,等.固体雾化工却l新技术新工艺,2003(1)

[8] 姚妮娜,彭雄厚.3D打印金属粉末的制备步骤[J].四川有色金属,2013(4):4.

[9] 朱盼星,石生荷,杨剑,等.气体雾化技术制备金属粉末钻研综述[J].粉末冶金工业,2021,31(4):6.

[10] 王长军,刘雨,曹呈祥,等.增材制作用气雾化制粉工艺数值仿照及机理分析[J].粉末冶金工业,2021,31(4):7.

[11] 梁荣,党新安,赵小娟,等.渺小金属粉末雾化喷嘴的设计进展[J].有色金属,2008,60(1):5.

[12] 郑明月.气雾化法制备增材制作用钛合金粉末钻研.北京科技大学,2019.

[13] 2019.DowsonAG.AtomizationPowderProduction[J].MPR,1999,54(1):15~17.

[14] 汤鑫,李爱红,李博.球形钛及钛合金粉制备工艺钻研近况[J].粉末冶金工业,2018,28(2).

[15] 王博亚,卢林,吴文恒,等.气雾化制粉技术钻研进展[J].粉末冶金工业,2019(5):7.

[16] 郭士锐,姚建华,陈智君,等.喷嘴结构对气雾化激光熔覆专用合金粉末的影响[J].资料工程,2013(7):50-53.

[17] 徐金鑫,陈超过,沈鹭宇,等.层流气体雾化制粉工艺粉末描摹及雾化机理[J].物理学报,2021,70(14):15.

[18] 董欢欢.激光3D打印用TC4合金粉末制备及其可打印机能钻研[D].东北大学.

[19] 邹宇,廖先杰,赖奇,等.3D打印用球形钛粉制备技术钻研近况[J].中国资料进展,2019,38(11):9.

[20] 陈仕奇,黄伯云.金属粉末气体雾化制备技术的钻研近况与进展[J].粉末冶金资料科学与工程,2003(3):8.

[21] 曾光,白保良,张鹏,等.球形钛粉制备技术的钻研进展[J].钛工业进展,2015,32(1):5.

[22] 刘辛,骆接文,谢焕文,等.惰性气体雾化法制备TiAl_3粉末的个性[J].中国有色金属学报,2010,20(B10):4

[23] 刘学晖,徐广.惰性气体雾化法制取钛和钛合金粉末[J].粉末冶金工业,2000.

[24] 郭广浩.EIGA法钛粉制备感应熔炼数值仿照及尝试钻研[D].广东工业大学.

[25] 范亚卓,谢波,苗庆东,等.惰性气体感应熔炼制备高机能3D打印用球形钛合金粉[J].粉末冶金工业,2019(4):4.

[26] 陆亮亮.3D打印用球形钛粉气雾化制备技术及机理钻研[D].北京科技大学,2019.

[27] 魏敏、、陈炳、、梁璋等雾化压力对EIGA法制备激光3D打印TA15钛合金粉末破碎的影响[J].真空,2017:S0042207X17302403.

[28] 杨启云,吴文恒,张亮,等.EIGA雾化法制备3D打印用Ti6Al4V合金粉末[J].粉末冶金工业,2018,28(3):5.

[29] 郭快快,刘常升,陈岁元,等.功率对EIGA制备3D打印用TC4合金粉末个性的影响[J].资料科学与工艺,2017,25(1):7.

[30] 陆亮亮,刘雪峰,张少明,等.高频感应溶解金属丝气雾化制备球形钛粉[J].资料导报,2018,32(8):5.

[31] 黄传收.EIGA法制备Ti-6Al-4V粉末及其SLM组织与机能钻研[D].华南理工大学,2019.

[32] 何承群,胡本芙,国为民,等.等离子体旋转自耗电极端部熔池中的流场分析[J].金属学报,2000(02):187-190.

[33] 张晗亮,李增峰,张健,等.超细金属粉末的制备步骤[J].中国资料进展,2006,25(5):9-12

[34] 王彦军,张鑫,张思源,等.增材制作用球形钛合金粉等离子制备技术及发展远景分析.

[35] 王琪,李圣刚,吕宏军,石刚,黄思原,史金靓.雾化法制备高品质钛合金粉末技术钻研[J].钛工业进展,2010,27(5):3.

[36] 吴文恒,王涛,范玎.增材制作用球形金属粉末重要制备技术的钻研进展[J].机械工程资料,2021,45(11):8.

[37] 闫世凯,胡鹏,袁方利,等.射频等离子体球化SiO2粉体的钻研[J].资料工程,2006(2):5.

[38] 刘畅.钛合金粉体等离子雾化制备设备及工艺钻研[D].沈阳工业大学,2019.

[39] 陈志贤,连双喜.旋转电极法制作FeAlNd合金粉末之磁性钻研[C]//海峡两岸粉末冶金技术钻研会.中国有色金属学会 ;中国金属学会 ;中国机械工程学会 ;中国粉末冶金协会 ;中国钢结构协会,2004.

[40] 陶宇,冯涤,张义文,等.PREP工艺参数对FGH95高温合金粉末个性的影响[J].钢铁钻研学报,2003,15(5):5.

[41] 何杰、、马士洲、、张兴高、、盖希强、、陈厚和、、张开创.增材制作用金属粉末制备技术钻研近况及瞻望[J].机械工程资料,2020,44(11):8.

[42] 唐超兰,张伟祥,陈志茹,等.3D打印用钛合金粉末制备技术分析[J].广东工业大学学报,2019,36(3):8.

[43] 戴煜,李礼.等离子火炬雾化制备金属3D打印专用钛合金粉体技术分析.新资料产业,2018,32(4):1267.

本文链接:/zixun/506.html

有关链接

Copyright @ 2021 1066vip威尼斯 版权所有    ICP登记号:陕ICP备16019465号    互联网经营企业电子标识编号:610301100065616公安登记号:610303502000257钛锻件网站在线统计
@ 2021 1066vip威尼斯 版权所有
在线客服
客服电话

全国免费服务热线
0917 - 3390168
扫一扫

yongyiti.com
1066vip威尼斯钛手机网

返回顶部
【网站地图】
