钛合金拥有重量轻、韧性好、比强度高、耐侵蚀性强的特点，，出格合用于航空航天资料，，随着汽车、自行车轻量化的要求，，钛合金的利用也越来越多。。

钛合金拥有较小的导热系数(15.24 W/(m.K))以及较低的膨胀系数(约9.41x10^-6?10.03x10^-6 °C^-1),且对激光的吸收率较低，，约为0.4%,以及较高的熔点(1670 °C )，，这些属性意味着必要较高的热量输入，，能力实现钛合金的焊接，，而过高的热量输入可能会导致焊缝气化，，产生焊接缺点，，进而降低焊缝的抗拉强度。。 激光焊接时的能量密度高，，能够用较小的热量输入得到较大的焊缝熔深，，激光焊接已经在不锈钢焊接中得到较多的利用。。对激光吸收率较低的金属，，由于大部门激光能量被反射掉，，必要较高的激光能量输入能力使资料形成焊接，，这样浪费了能量，，同时增长了热影响领域。。对资料理论进行处置，，能够增长资料对激光的吸收率，，如对铝合金理论进行喷砂 或使用深色涂层,能够提高激光吸收，，导致焊缝熔深显著增长；在铜理论涂覆石墨，，提高资料对激光的吸收率，，能够得到较好的焊接成效。。截至目前,国内外均未见有对钛合金理论进行处置后进行激光焊接的报道出现。。

文中对钛合金TC4理论进行处置，，而后进行激光焊接，，钻研理论处置对激光焊接焊缝熔深、微观组织和力学机能的影响，，为现实出产提供尝试参考。。

1、焊接尝试

1.1资料

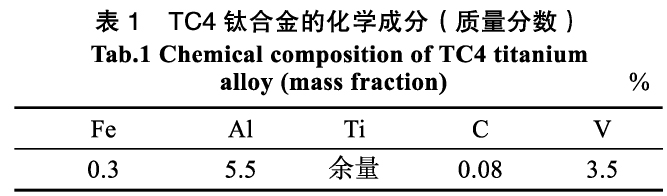

尝试资料为钛合金，，商标为TC4,厚度为2 mm,将板材切割为100 minx 50 mm。。选取夹具将资料夹紧，，激光焊接过程中，，选取99.99%的氮气对焊缝理论进行；，，TC4钛合金的化学成分如表1所示。。

1.2设备

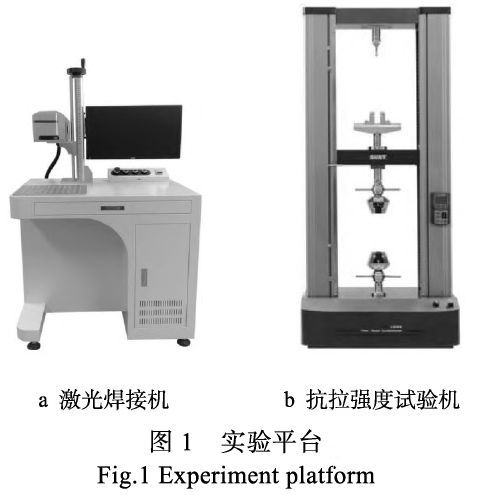

选取高功率陆续光纤激光器作为焊接光源，，激光器最大功率为2000 W,波长为1064 nm,光纤芯径为100 pn,激光器为武汉锐科激光公司提供，，型号为RLF-C2000,激光束经过加工头聚焦后，，在激光焦点处的光斑巨细为0.4nmi。。激光加工头固定不动，，三维活动平台带头载具及资料活动，，尝试平台如图1a所示。：阜旖油返目估慷妊∪∥⒒谥频缱尤苁匝榛胁馐，，由普洱三思泰捷公司提供，，型号为CMT4102,测试平台如图1b所示。。

2、工艺尝试了局及分析

2.1资料理论处置

在激光焊接前，，对钛合金TC4理论进行处置，，理论处置的方式有4种，，别离为砂纸打磨、喷砂、涂覆石墨层以及激光扫描。。用砂纸打磨处置时，，选取600主张水砂纸对板材理论别离进行横向和纵向打磨，，功夫各为3 min,砂纸打磨后的资料理论平坦，，无显著划痕；喷砂处置是选取喷砂枪将260主张石英砂喷射到资料理论，，喷砂后使资料理论平坦，，别离用丙酮、酒精洗濯理论油污及杂质。。涂覆石墨层的步骤是：选取纯度为95%,粒度3000主张鳞片石墨粉，，将其用刷子屡次涂覆在钛合金TC4理论，，直到资料理论的石墨粉散布均匀为止。。激光扫描处置选取100W光纤激光器，，均匀功率为100 W,频率为10?2000 kHz,波长为1070 nm,光纤芯径为14 gm,激光束经过加工头聚焦后，，在激光焦点处的光斑巨细为

0.028 mm,能够对资料理论进行激光扫描，，在理论形成网格图形，，增长资料对激光的吸收率。。

2.2激光焊接焊缝强度测试

选取最大功率3000 W的光纤激光器对4种理论处置后的钛合金TC4板材进行激光焊接。。经过测试，，选取的焊接工艺参数为，，激光功率2600 W,焊接速度为50mm/s,离焦量为+2 mm,选取氮气对焊缝理论进行；，，氮气流量为10L/mino将焊接样品选取线切割机切割成尺度状貌，，选取拉力测试机测试样品焊缝的拉力值，，拉力值除以焊缝面积（焊缝面积等于焊缝宽度乘以焊缝长度）得到焊缝的抗拉强度值。。理论未处置的焊缝抗拉强度为587 MPa,为母材（抗拉强度为895 MPa）的50%左右。。砂纸打磨处置后的焊缝抗拉强度为889 MPa,极度靠近母材的抗拉强度。。

喷砂处置和涂覆石墨层后的焊缝抗拉强度别离为683MPa和678 MPa,比理论未处置的大，，但是低于钛合金母材。。激光扫描处置后的焊缝抗拉强度为1106MPa,大于母材。。

2.3激光焊接焊缝切片分析

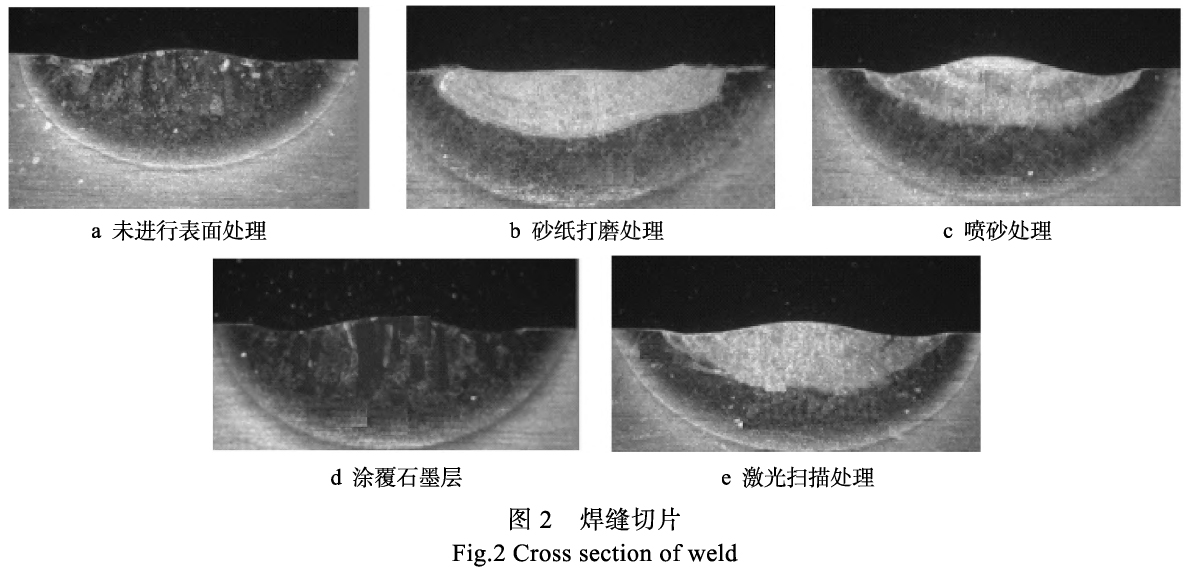

对焊缝进行切片分析，，焊缝切片如图2所示，，其中图2a为未进行理论处置的焊缝切片，，焊缝熔深较小，，为1.50mm,这可能是由于钛合金对激光反射率较高，，资料吸收率较低，，导致熔深较低，，这种情况下，，焊缝抗拉强度较低。。图2b为砂纸打磨处置后的焊缝切片，，焊缝熔深增长到2.02 mm,相对于未进行理论处置的焊缝，，熔深增长了 30%,这是由于砂纸打磨后，，资料理论形成漫反射，，提高了资料对激光的吸收率，，进而增长了焊缝熔深，，使焊缝抗拉强度增长到靠近母材的抗拉强度。。其中图2c为喷砂处置后的焊缝切片，，图2d为涂覆石墨层后的焊缝切片，，焊缝熔深相对于未进行理论处置的焊缝，，熔深均有增长，，但是焊缝内部存在微裂纹及气孔，，导致焊缝抗拉强度较低，，这可能是由于喷砂处置以及涂覆石墨将杂质引入到了焊缝中，，在熔池冷却凝固过程中产生了裂纹偏差。。图2e为激光扫描处置后的焊缝切片，，焊缝熔深为1.99mm,达到资料自身的厚度，，批注资料被焊透，，且焊缝内部无裂纹及气孔，，这是由于激光扫描后，，在资料理论形成毛化景象，，增长了资料对激光的吸收率，，提高了焊缝的熔深，，同时激光扫描过程中，，未引入任何的杂质，，不会产生裂纹及气孔，，使焊缝的抗拉强度大于母材。。

2.4焊缝微观结构分析

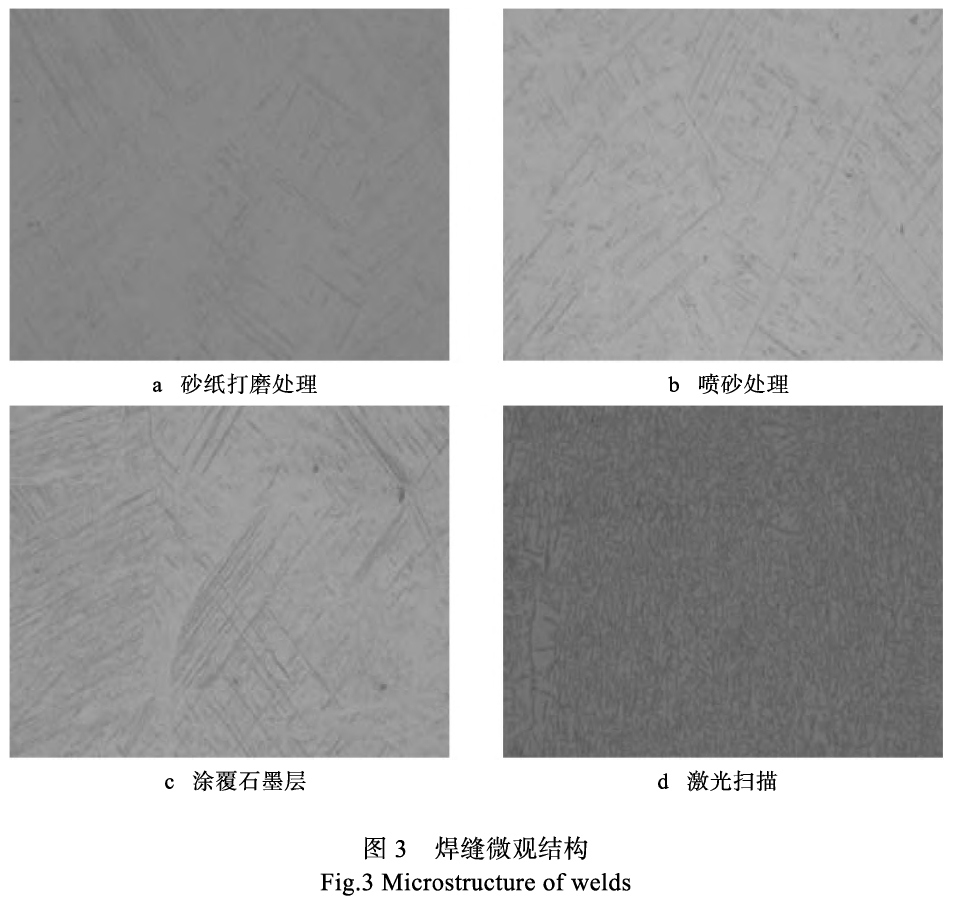

进一步对4种理论处置后的钛合金TC4激光焊缝微观结构进行分析，，焊缝的熔合区500倍放大如图3所示，，其中图3a对应为砂纸打磨处置后的激光焊缝熔合区的微观结构，，图3b对应为喷砂处置，，图3c对应为涂覆石墨层处置，，图3d对应为激光扫面处置。。 由图3可知，，所有样品的熔合区显微组织均为马氏 体，，对图像仔细观察能够发现，，4种理论处置后激光 焊缝的马氏体微观结构之间存在一些差距，，砂纸打磨 处置后的焊缝微观结构由针状a马氏体结构组成，，存 在暗色针状颗粒，，可能是TiC,喷砂处置以及涂覆石 墨层处置的焊缝微观结构由片状马氏体结构组成，，晶 界处存在较暗的颗粒，，可能是石墨同化物，，这些颗粒 会导致焊缝脆化，，降低焊缝的抗拉强度。。激光扫描处 理后的焊缝微观结构由针状a马氏体结构组成，，内部 针状结构极度致密，，内部无杂质，，使焊缝抗拉强度达 到了最高的1106 MPa,超过了母材的强度。。

3、结论

钻研了理论处置对钛合金TC4激光焊接的影响。。 4种分歧的处置步骤如砂纸打磨、喷砂处置、涂覆石 墨层以及激光扫描均可提高焊缝抗拉强度及熔深。。

焊缝熔合区域的显微组织分析了局批注，，所有焊缝均由马氏体组成，，但是分歧的理论处置方式焊接后 的显微组织有轻微的差距，，激光扫描处置后的焊缝微 观结构中内部针状结构极度致密，，内部无杂质，，使焊 缝抗拉强度达到了最高的1106 MPa,超过了母材的强度。。

参考文件：

[1]王林青，，周永涛，，王军军，，等.TC4钛合金在仿照海水 中侵蚀-磨损交互行为钻研[J].摩擦学学报，，2019, 39(2): 78—84.WANG Lin-qing, ZHOU Yong-tao, WANG Jun-jun, et al. Corrosion-Wear Interaction Behavior of TC4 Titanium Alloy in Simulated SeawaterfJ], Tribology, 2019, 39(2): 78—84.

[2]姜军，，李细锋，，陈军.脉冲电流频率对退火态TC4钛 合金耐侵蚀机能的影响[几 模具技术,2018(4): 1—7.JIANG Jun, LI Xi-feng, CHEN Jun. Effect of Pulse Current Frequency on Corrosion Resistance of Annealed TC4 Titanium Alloys[J]. Die and Mould Technology, 2018(4): 1—7.

[3]宋纬.汽车钛合金气阀的铸造工艺优化[J].热加工工 艺，，201&47(7): 102—104.SONG Wei. Optimization of Casting Process for Automobile Titanium Alloy Air Valves [J]. Hot Working Technology, 2018, 47(7): 102—104.

[4]蔡雨升，，吉海宾，，雷家峰，，等.热处置对激光选区熔 化TC4钛合金显微组织和力学机能的影响[J].钛工业进展,2020, 37(1): 9—16.CAI Yu-sheng, JI Hai-bin, LEI Jia-feng, et al. Influence of Heat Treatment on Micro structure and Mechanical Properties of TC4 Titanium Alloy Fabricated by Selective Laser Melting [J]. Titanium Industry Progress, 2020, 37(1): 9—16.

[5]张瑁蹌，，孙小兵，，潘涌，，等.304不锈钢薄板外观件激 光焊接工艺钻研[J].利用激光,2016(3): 321—325.ZHANG Xuan-jun, SUN Xiao-bing, PAN Yong, et al. Process Research on Laser Welding of 304 Stainless Steel Sheet Appearance Parts [J]. Applied Laser, 2016(3): 321—325.

[6]李扬，，胡绳茹，，申俊琦.紫铜与316L不锈钢脉冲激 光焊微观组织及力学机能[J].中国激光,2014, 41(7): 93—9&LI Yang, HU Sheng-sun, SHEN Jun-qi. Microstructural Characteristics and Mechanical Properties of Pulsed Nd: YAG Laser Welded Copper and 316L Stainless Steel [J]. Chinese Journal of Lasers, 2014, 41(7): 93一98.

[7]刘键，，石岩，，刘佳，，等.；て宥园率咸宀恍飧旨 光焊接的影响[J].激光与光电子学进展，，2014(5): 122—127.LIU Jian, SHI Yan, LIU Jia, et al. Effect of Shielding Gas on Laser Welding of Austenitic Stainless Steel [J]. Laser & Optoelectronics Progress, 2014(5): 122一127.

[8]王鹤，，杨勇.氮气/氮气对316不锈钢激光焊接的影响 [J].热加工工艺,2018, 47(15):207—209.WANG He, YANG Yong. Effect of N2 or Ar Protective Atmosphere on Laser Welding of 316 Stainless Steel卩]. Hot Working Technology, 2018, 47(15): 207—209.

[9]毕宗岳，，王维东，，鲜林云，，等.lCrl7Mn6Ni5N奥氏 体不锈钢焊接接头机能分析[几利用激光，，2019(3): 435—439.BI Zong-yue, WANG Wei-dong, XIAN Lin-yun, et al. Performance Analysis of lCrl7Mn6Ni5N Austenitic Stainless Steel Welded Joint[J]. Applied Laser, 2019(3): 435—439.

[10]杨玉东，，刘佳，，石岩，，等.喷嘴状态对铝合金复合焊接 头成形质量的影响[J].激光技术，，201 & 42(2): 222— 228.YANG Yu-dong, LIU Jia, SHI Yan, et al. Influence of Nozzle Shape on the Quality of Aluminum Joints Product by Las er-Arc Hybrid Welding [J], Laser Technology, 2018, 42(2): 222—22&

[11]贾坤宁，，石景岩，，刘威.2A12/5052异种铝合金激光焊 接头的组织与机能[J].资料热处置学报,2018, 39(10): 126—132.JIA Kun-ning, SHI Jing-yan, LIU Wei. Microstructure and Properties of Laser Welded Joints of 2A12/5052 Dissimilar Aluminum Alloy[J]. Transactions of Materials and Heat Treatment, 2018, 39(10): 126—132.

[12]杨吉伟，，杨尚磊，，杨文涛，，等.高速列车车体用高强 铝合金激光焊接接头钻研[J].上海工程技术大学学报, 2015, 29(3): 229—232.YANG Ji-wei, YA.NG Shang-lei, YANG Wen-tao, et al. Study on Laser Welded Joints of High Strength Aluminum Alloy for High-Speed Train Body [J]. Journal of Shanghai University of Engineering Science, 2015, 29(3): 229—232.

[13]邹东利，，陈向林，，肖大武，，等.5A06铝合金激光焊接 接头显微组织及缺点分析[几罕见金属资料与工程，， 2019, 48(9): 2951—2956.ZOU Dong-li, CHEN Xiang-lin, XIAO Da-wu, et al. Micro structure and Defects Analysis of 5A06 Aluminium Alloy Laser Welded Joint卩].Rare Metal Materials and Engineering, 2019, 48(9): 2951—2956.

[14]张继祥，，刘凤艺高波，，等.Al?Mg系铝合金脉冲激光焊接机能影响成分分析[J].激光技术，，2015, 39(6): 863—86&ZHANG Ji-xiang, LIU Feng-zhi, GAO Bo, et al. A& fecting Factors of Pulse Laser Welding Property of Al-Mg Series Aluminum Alloy [J]. Laser Technology, 2015, 39(6): 863—86&

[15]刘雷，，耿正，，王敏，，等.理论处置对铝-CFRTP激光 焊接功率及接头强度的影响[几 电焊机，，2018, 48(12): 1—5.LIU Lei, GENG Zheng, WANG Min, et al. Effect of Surface Treatment on the Laser Welding Power and Joint Strength of Aluminum-CFRTP[J]. Electric Welding Machine, 2018, 48(12): 1—5.

[16]焦俊科，，王飞亚，，孙加强，，等.紫铜理论预处置及激 光焊接工艺钻研[几激光与光电子学进展，，2016, 53(3): 158—163.JIAO Jun-ke, WANG Fei-ya, SUN Jia-qiang, et al. Study on Copper Surface Pre-Treating and Welding withFiber Lasers [J]. Laser & Optoelectronics Progress, 2016, 53(3): 158—163.

有关链接
