近年来，
，随着全球经济技术的高速发展，
，产品的多职能化和轻便化的不休推动，
，使得薄膜科学的利用日益宽泛。。而溅射靶材作为锻膜产业的根基耗材，
， 其制备技术也得到了长足发展 。。溅射薄膜由于其致密度高 ，
，附着性好，
，被宽泛利用于装璜、、玻璃、、电子器件、、光学器件、、 半导体、、磁纪录、、平面显示屏 、、太阳能电池、、飞机叶片防护涂层等众多领域。。随着上述领域的急剧发展，
， 对靶材的需要量急剧增长，
， 同时对靶材的高质质量、、大型化及利用率方面也提出了更高的要求。。

一、、溅射靶材的个性要求

为了提高溅射效能和确保沉积薄膜的质量，
，对溅射钛靶材个性有如下要求：

1、、纯度

高纯度是对溅射靶材的一个根基个性要求。。靶材的纯度越高，
，溅射薄膜的 机能越好。。通常溅射靶材的纯度至少必要达到99.95%。。溅射靶材作为溅射中的阴极源，
， 固体中的杂质和气孔中的氧气和水气是沉积薄膜的重要传染源。。

2、、致密度

溅射镀膜的过程中，
，致密度较小的溅射靶受轰击时，
， 由于靶材内部孔隙内存在的气体忽然开释 ，
，造成大尺寸的靶材颗；；蛭⒘７山 ，
，或成膜之后膜材受二次电子轰击造成微粒飞溅。。这些微粒的出现会降低薄膜品质。。为了削减靶材固体中的气孔，
，提高薄膜机能 ，
，通常要求溅射靶材拥有较高的致密度。。对溅射靶材而言 ，
，其相对密度应该在98% 以上。。

3、、晶粒尺寸及尺寸散布

通常溅射靶材为多晶结构，
，晶粒巨细可由微米到毫米量级。。试验钻研批注 ，
，藐小尺寸晶粒靶的溅射速度要比粗晶？？？；；而晶粒尺寸相差较小的靶，
，淀积薄膜的厚度散布也较均匀。。

4、、结晶取向

由于溅射时靶材原子容易沿原子六方最缜密分列方向择优溅射出来，
，因而，
，为达到最高溅射速度，
，常通过扭转靶材结晶结构的步骤来增长溅射速度。。

靶材的结晶方向对溅射膜层的厚度均匀性影响也较大。。 因而，
，获得肯定结晶取向的靶材对薄膜的溅射过程至关重要。。

5、、靶材与底盘的绑定

通常溅射靶材溅射前必须与无氧铜、、 不锈钢或铝等其他资料的底盘衔接在一路，
，使溅射过程中靶材与底盘的导热导电情况优良。。绑定后必须经过超声波检验，
，保障两者的不结合区域小于2%, 这样能力满足大功率溅射要求而不致脱落。。

二、、溅射靶材的重要制备步骤

溅射靶材按其材质可分为纯金属靶、、合金靶、、陶瓷化合物靶（蕴含氧化物、、 硅化物、、 碳化物、、 硫化物等）复合靶。。按状态可分为平面靶和管状旋转靶，
，平面靶又可分为矩形板和圆形靶。。 目前，
，  固然溅射靶材种类繁多但其根基的制备工艺重要蕴含粉末冶金法和熔炼铸造认两大类 ，
， 但随着技术设备的不休进取，
， 大功率的热喷涂技术也逐步在靶材出产中得到了利用。。

1、、粉末冶金步骤

粉末冶金法蕴含粉末压抑烧结法、、粉末热等静压等。。粉末冶金法是将粉体原料按比例混合均匀，
， 经过压抑成形，
， 而后在高温下烧结，
， 经压力加工、、热处置后最终得到靶材。。该类力法适合于难熔金属如钨、、钼靶材及陶瓷靶材的制备。。粉末冶金法制备溅射靶材时，
， 其关键于(1)选择高纯粉料作为原料；； (2)选择能实现急剧致密化的成形烧结技术，
，以保障靶材的低孔隙率，
，并节制晶粒度；； (3)制备过程严格节制杂质元素的引入。。选取粉末冶金法制备的靶材拥有成分均匀及晶粒均匀藐小、、制品率高的利益，
， 但制备过程选取粉末混合、、压抑和烧结工艺，
，容易在制备过程中带入杂质元素，
， 烧结过程杂质排除成效较差，
， 造成靶材纯度相对较低，
， 并且烧结靶材的密度也较熔炼靶低。。

2、、熔炼铸造法

熔炼铸造法的根基工艺是将肯定比例的合金原料熔炼后浇注到模具中形成铸锭，
， 而后通过铸造、、挤压或拉拔等成形工艺进行加工，
， 最后经过热处置、、机加工等工序制备得到溅射靶材。。常用的熔炼力法有真空感应熔炼，
，直空电弧熔炼和真空电子束熔炼等。。与粉末冶金法相比，
，熔炼铸造法得到的靶材纯度高． 密度高，
， 但其工艺较为复杂对设备要求高，
， 成本也随之升高。。并且靶材晶粒粗壮。。若各组分之间熔点和密度相差较大，
， 则难以获得成分均匀的合金靶材。。

3、、等离子喷涂步骤

等离子喷涂是将金属或非金属资料粉末送入等离子射流中，
， 利用等离子火焰加热消融喷涂粉末，
， 并在冲击力的作用下将其沉积到基体上，
， 从而获得拥有各类职能的靶材。。

三、、等离子喷涂步骤制作管状旋转靶材

在平面磁控溅射过程中，
， 由于正交电磁场对溅射离子的作用关系，
，溅射靶在溅射过程中将产生不均匀冲蚀景象，
，从而造成溅射靶材的利用率普遍不高，
， 约30%左右。。近年来固然通过设备刷新可相应提高靶材的利用率，
，但也只有50%左右。。别的，
， 靶材原子被氩离子撞击出来后，
，约有1/6的溅射原子会淀积到真空室内壁或支架上，
，增长清洁真空设备的用度及；；Ψ。。因而，
，提高靶材利用率的关键在千实现溅射设备的更新换代。。别的一种提高溅射靶材利用率的步骤是选取管状旋转靶材。。相比平面靶材，
， 选取旋转靶结构的设计显示出它的内容性优势。。从平面靶到旋转靶在几何结构和设计上的变动增长了靶材的利用率，
， 利用率从平面靶的30%~50%可增长到旋转靶的>80%。。此外，
，若是以溅射功率乘以溅射功夫来衡量靶资料的寿命，
，则旋转靶的寿命要比平面靶长5倍。。由于旋转靶在溅射过程中一向地旋转，
， 所以在它的理论不会产生重沉积景象。。

以传统的粉末冶金和熔铸步骤在溅射靶材的制备方面固然被宽泛选取，
， 但其共同的问题就是难以制备大尺寸（平面靶及管状靶）的溅射靶材，
， 尤其对一些高熔点脆性资料更是如此。。而靶材的大尺寸及高利用率的旋转靶材巳经成为了将来锁膜领域的新趋向。。因而，
，开发新型的大尺寸旋转溅射靶材制备步骤已经成为目前靶材制备领域亟待解决的问题。。

1、、等离子喷涂技术道理

等离子喷涂是利用等离子火焰加热消融喷涂粉末使其形成涂层，
， 通常等离子喷涂使用Ar或N2气，
， 再参与5%~10%的H2气，
，气体进入电极区的弧状区被加热电离形成等离子体，
， 其中心温度通常可达15000℃以上，
， 将金属或非金属资料粉末送入等离子射流中，
，  将其加热到半溶解 、、 溶解或气化状态，
， 并在冲击力的作用下将 其沉积到晶体上，

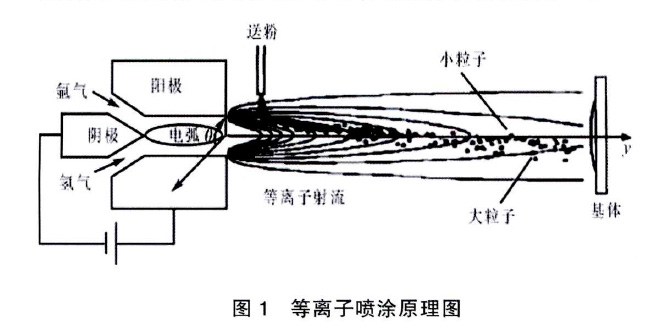

，从而获得拥有各类职能的靶材（ 如图 1) 。。

2、、等离子喷涂技术的特点

等离子喷涂拥有如下特点：(1)等离子喷涂的焰流温度高，
， 热量集中，
， 险些能消融所有高熔点的粉末资料，
， 能够凭据工件理论机能要求制备出各类机能的涂层；；(2)等离子焰流喷射速度高 ，
， 能使粉末获得较大的动能和较高的温度，
，涂层与基体结合强度高；；(3)喷涂层平坦光滑，
，厚度精确可控，
，直接进行精加工即可获得产品，
，是一种净尺寸成形制备步骤 ，
， 节俭资料 ，
， 出格适合贵重金屈涂层及靶材的制备；；(4)等离子喷涂通过选取真空密闭，
， 通入还原性 气体、、惰性气体；；さ炔街，
， 可获得氧含量低、、杂质少的涂层；； (5) 选取高能等离子喷涂设备 、、粉末沉积率高，
，沉积速度快，
， 可获得较厚的涂层，
， 这是制备溅射靶材的重要保障。。

3、、等离子喷涂设备

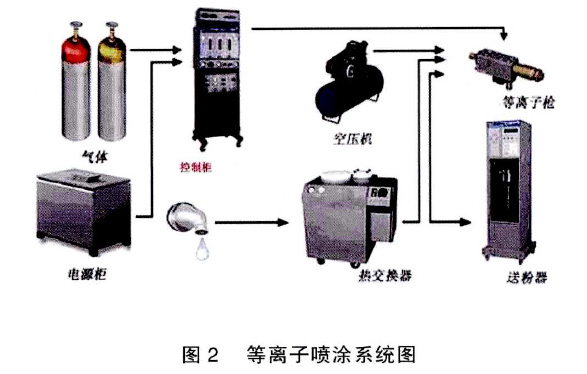

等离子喷涂设备重要由等离子喷涂电源、、等离子喷枪、、 节制柜、、送粉器装置等组成（如图 2 ) 。。等离子喷涂电源是等离子射流能拭提供装置 ，
， 其工作电流和电压是影响涂层质量的重要参数。。喷枪是集所有喷涂所用的电、、气、、粉、、水于一体的主题装置，
，为喷涂资料的消融、、细化及其喷涂能力转换提供空间，
， 喷枪设计的曲直直接影响到喷涂涂层的质量及喷涂效能，
，这两者是等离子啖涂系统中最为关键的部件。。

4、、影响等离子喷涂制备溅射靶材成效的技术成分

4.1 电弧功率

电弧功率过高会使等离子体电离度增长，
，火焰温度升高，
， 可能会使喷涂资料气化而引起涂层成分扭转。。功率过低会引起粉末颗粒加热不及，
，涂层粘接强度低，
，硬度和沉积效能低。。

4.2 供粉系统

供粉速度应与输入功率相适应。。通常来说，
，粉末送到焰心能力使其获得最好的加热和最高的速度。。

4.3 喷涂距离和喷涂角

喷涂资料及其涂层的特点对喷涂距离很敏感。。喷涂距离过大，
，粉末的温度和速度降落．结合力、、喷涂效能城市显著降落；； 过小会使基体理论温度过高，
，影响涂层结合。。在基体温度允许的情况下，
，喷涂距离适当小些为好。。喷涂角，
，通常应大于45度．喷涂角过小会导致“阴影效应＂，
，涂层中会出现空穴，
，造成涂层疏松 。。

4.4 基体的温度节制

在喷涂前把工件预热到喷涂所必要的温度．而后对工件采取喷气等冷却措施，
，使其维持恒定温度。。

4.5 喷涂压力

在金属资料的喷涂过程中通常采取低压等离子喷涂（也叫真空等离子喷涂），
，在压力为4~40 kPa的可控空气腔室内喷涂。。由于工作气体离子化后，
， 是在低压空气中边膨胀边喷出 ，
， 喷流射速可达到超音速，
， 适合对氧化敏感的金属资料的喷涂。。对于氧化物陶瓷可选取水稳等离子喷涂，
，其能量密度高，
， 点火不变，
， 喷涂效能高。。

5、、等离子喷涂制备溅射靶材中存在的问题

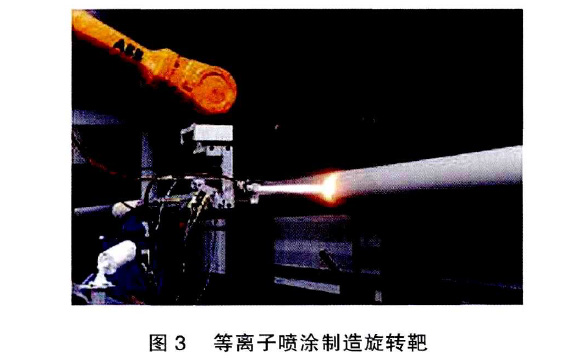

等离子喷涂在 溅射靶材 制备方面有着巨大潜力（ 如图 3 ),但同时该步骤也存在一个重要缺点，
， 那就是喷涂组织的多孔性。。使其制作的靶材相对密度只能达到85%~95% , 靶材纯度通常在99.5%~99.9%之间。。而组织的疏松多孔，
， 容易吸附杂质、、湿气等故障溅射过程中高真空的迅速获得及真空度的不变，
，并且导致在溅射过程中，
，靶材溅射理论瞬间高温使疏松颗粒团状掉落，
，传染被镀件理论，
， 影响镀膜质量和镀膜产品的合格率。。别的，
，若在大气环境下 喷涂，
， 靶材理论 和空气中的O2和N2, 等气体大面积接触，
， 会产生大量的氧化物和氮化物杂质，
， 即便是真空等离子喷涂技术 ，
，也不能齐全预防合金靶材中氧化物和氮化物的产生。。因而，
， 喷涂靶材在溅射前必须用隔离的前级泵除去理论吸附气，
， 从而提高溅射速度和质量。。

四、、等离子喷涂制备溅射靶材发展趋向

等离子喷涂法仅必要更换成塑粉末和工艺参数就可能制备领域宽泛的各类资料的大型平面靶和旋转靶。。随着等离子喷涂技术的发展，
， 势必会引起溅射靶材制备技术的重大刷新。。目前等离子喷涂技术仍需进行以下几方面的钻研 ：一是合理选择喷涂工艺．优化工艺参数、、 改善粉末受热和溶解状态，
， 削减环境对高温离子的传染和氧化，
， 形成机能良好的溅射靶材。。二是进一步钻研涂层形成机理、、孔隙形成机理，
， 寻求解除或削减孔隙率的法子。。三是进一步钻研涂层与基体的结合机理，
，提高涂层强度。。
