钛合金因其低密度、、高强度、、耐侵蚀等优异的综合机能，，在海洋工程、、航空航天、、刀兵设备以及化工等领域得到了宽泛利用[1-3]
。！！Ｈ欢，，随着高端设备朝着高机能、、长命命的方向发展，，其对钛合金构件的宏观质量、、微观组织和服役机能提出了更高的要求
。！！Ｏ钟猩瘫觐押辖鹪谡庑┛瘫∏疤嵯氯源嬖诳隙ǖ木窒扌，，无法齐全满足现代高端设备对资料的严苛需要
。！！Ｒ蚨，，亟需通过多组分合金化、、成形工艺改善、、热处置工艺调整等分歧的伎俩来优化和改善钛合金的综合机能
。！！Ｔ谥疃嘤呕苛┲，，微合金化技术因其怪异的优势备受关注
。！！Ｎ⒑辖鸹峭ü谙钟猩瘫觐押辖鹬幸胛⒘康暮辖鹪，，在不显著增长资料密度和成本的前提下，，实现对钛合金宏微观组织的精确调控
。！！

成分–组织–机能之间的关系是资料科学中的主题问题
。！！Ｎ⒑辖鸹赡苡行Ц纳祁押辖鸬母飨钭橹氐，，进而直接影响资料的服役行为
。！！Ｍü呕辖鸪煞，，能够调控钛合金的相变行为、、晶粒尺寸和晶界个性等，，精确调节α相和β相的比例、、描摹和散布，，从而在微观尺度上优化资料的组织结构，，最终提升其综合机能（抗拉强度、、断裂韧性、、耐侵蚀性和抗蠕变机能等）
。！！Ｒ蚨，，微合金化不仅能够影响组织的均匀性和不变性，，还对钛合金在高温、、高应力等复杂工况下的机能阐发产生深远影响
。！！４送，，微合金化技术拥有优良的工艺适应性，，能够与成形工艺和热处置工艺相结合，，满足高端设备对资料机能的刻薄要求
。！！Ｗ芴宥，，微合金化技术不仅可能提升钛合金的综合机能，，还为其在更宽泛、、更严苛领域中的利用奠定了坚实基础
。！！

本文在介绍常用微合金元素及其增长方式的基础上，，系统地总结了典型合金化元素及其微合金化对钛合金微观组织结构、、力学机能影响方面的最新钻研进展，，以期为基于合金化或微合金化步骤的钛合金机能优化提供有关技术和理论领导
。！！

1、、钛合金及合金化元素的分类

钛自1791年被发现至今已有200余年的汗青[4]
。！！ｎ延2种同素异构体：：在低于882℃时出现密排六方（HCP）结构，，称为α-Ti；在882℃以上则为体心立方（BCC）结构，，称为β-Ti
。！！Ｍü龀ず辖鹪，，能够调节钛的相变温度和相成分含量，，从而获得分歧微观组织的钛合金
。！！

凭据钛合金的相组成能够将其分为α钛合金、、近α钛合金（β相含量小于10%）、、α+β钛合金（β相含量10%~50%）、、近β钛合金和β钛合金（β相含量大于50%）[5-6]
。！！７制缰掷嗟念押辖鹩涤懈髯怨忠斓幕懿：：α钛合金拥有优异的高温机能和优良的焊接机能，，是耐热合金的重要组成部门，，但在室温下阐发出较低的强度；α+β钛合金能够通过热处置实现强化，，综合机能良好，，但冷成形和冷加工能力较差；β钛合金拥有较高的强度，，塑性加工性、、热不变性和淬透性好[7]，，但其焊接机能和侵蚀机能较差
。！！Ｒ蚨，，为了全面提升钛合金的综合机能，，必要对合金增长元素进行宏观设计和精确选择
。！！ｎ押辖鹬械奈⒑辖鸹刂匾治敛槐湓亍ⅰⅵ虏槐湓兀ǚ治秃凸参鲂停ⅰ⒅行栽豙8]以及稀土元素[9]

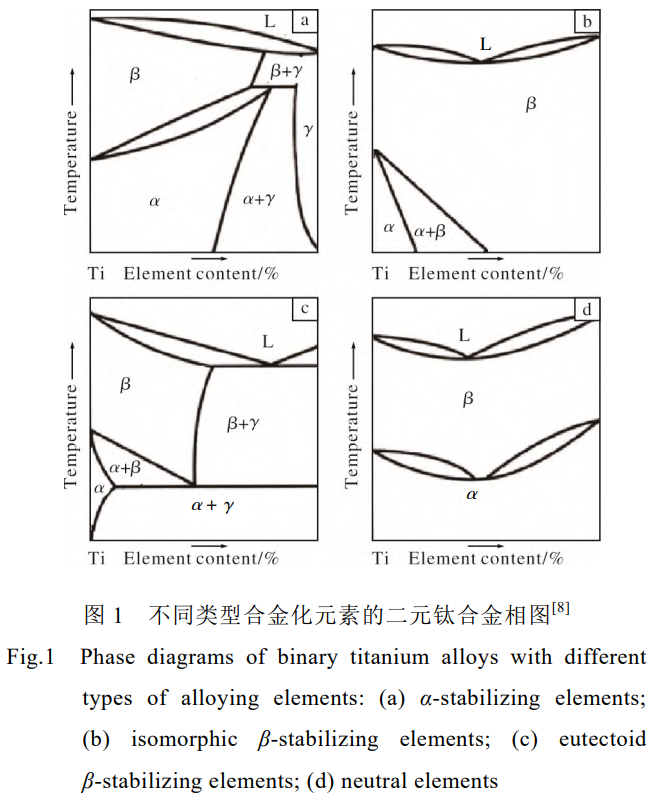

。！！Ｍ1为分歧类型合金化元素的二元钛合金相图
。！！＆敛槐湓乜赡芴岣擀孪嘧湮露，，扩大α相区并加强α相的不变性，，蕴含Al、、Ga、、Ge、、B及杂质元素O、、N、、C等[10]
。！！Ｍ挺虏槐湓赜涤杏隩i一样的晶格结构和相近的原子半径，，可降低β相转变温度，，并在β相中无限固溶，，扩大β相区并加强其不变性，，常见元素蕴含Mo、、V、、Nb、、Ta等[11]
。！！９参鲂挺虏槐湓豙12]同样可能降低β相转变温度，，扩大β相区，，但同时可能引发共析转变，，这类元素种类繁多，，其共析反映速度差距显著[13-14]
。！！６驭孪嘧湮露扔跋旖闲〉脑乇怀莆行栽，，重要蕴含Zr[15]、、Hf、、Sn等
。！！４送，，稀土元素在钛合金中可能显著提高合金的强度和韧性，，某些稀土元素可能与钛形成不变的化合物
。！！Ｍü侠斫谥葡⊥猎氐脑龀ち，，同样能够实现钛合金微观组织的优化，，从而得到更优的力学机能
。！！

2、、分歧元素增长对钛合金的影响

如上所述，，固然钻研人员在经验的基础上定性总结了分歧合金元素对钛合金机能的影响法规，，对合金设计拥有肯定的参考价值，，但有关典型合金元素具体是若何影响钛合金微观组织和力学机能依然是钻研的热点
。！！＝昀，，由于钛合金机能的优化需要以及新型制备加工技术的出现，，出格是定量化描述合金化元素对钛合金影响的需要日益火急，，选取一些新的评价与表征步骤和伎俩，，发展合金元素对钛合金微观组织与力学机能影响的钻研工作日益增多和深刻
。！！

2.1α不变元素对钛合金的影响

α不变元素可能有效不变钛合金中的α相，，并显著影响其力学机能
。！！Ｏ钟凶暄兄氐阄艉瓮ü返骺卣庑┰氐脑龀け壤腿却χ霉ひ，，以优化钛合金的力学机能和物理个性
。！！Ｓ泄匮д咭菜髑罅苏庑┰囟灶押辖鹞⒐圩橹ㄈ缇Я３叽绾拖嘟绺鲂裕┑木咛逵跋
。！！

在钛合金中参与Al元素会产生沉淀强化效应[16]，，这种沉淀强化是提升金属资料强度的关键伎俩，，但是对钛合金塑性和韧性却有着负面影响
。！！＠，，Huang等人[17]深刻钻研了Al元素增长对钛合金力学机能的影响
。！！Ｕ攵源款押投元Ti-6Al合金，，系统探求了Al元素在强化钛合金强度和冲击韧性方面的作用
。！！Ｗ暄辛司窒允，，Al元素的参与显著克制了钛合金中位错活动和变形孪晶的形成
。！！Ｏ啾纫酝暄，，该钻研具体分析了Al元素对钛合金微观结构的具体影响，，蕴含α-Ti晶格中原子键合和电子结构的变动，，进一步阐了然Al元素通过扭转晶格结构来推进位错成核和提高滑移阻力的机制，，并探求了这一机制对资料整体机能的影响
。！！hang等人[18]的钻研成就突破了现有的传统理论框架，，其钻研结合了分子动力学仿照与尝试表征，，阐了然纯钛和Ti-Al单相固溶体合金中的{1012}孪晶界迁徙机制，，并揭示了Al元素对{1012}孪晶界迁徙的影响

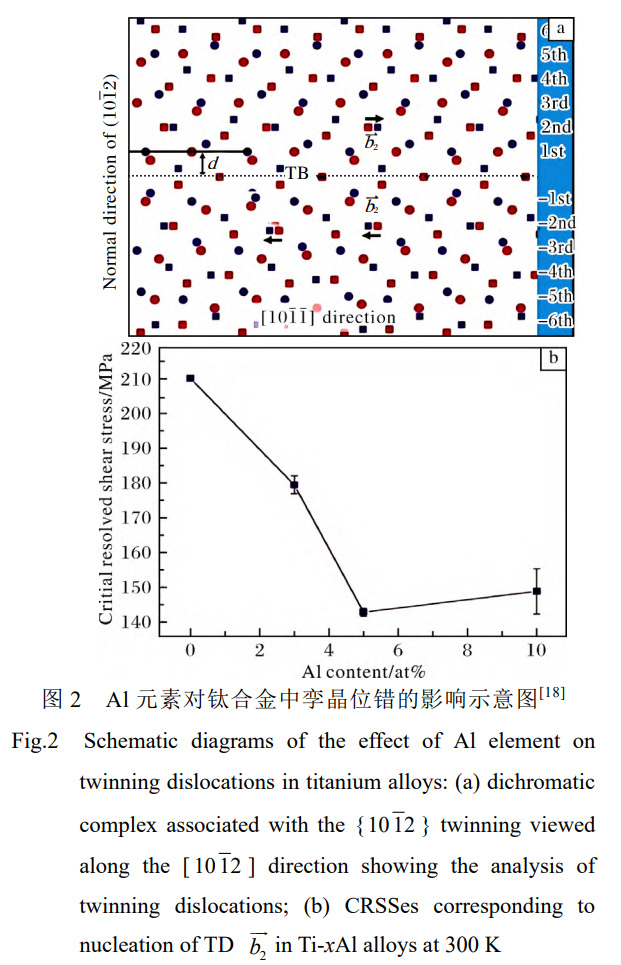

。！！Ｍ2为Al元素对钛合金中孪晶位错的影响示意图
。！！Ｈ缤2a所示，，在Ti与Ti-Al单相固溶体合金中，，{1012}孪晶界的迁徙重要由孪生位错b2的活动主导
。！！

Al元素的增长可能降低孪生位错b2形核所需的临界分切应力（CRSS），，并通过产生晶格畸变的方式增长周围Ti原子的势能，，从而推进孪生位错b2的形核，，加强孪晶界的迁徙能力（图2b）
。！！Ｕ庵止忠斓拇嘈越鹗艏浠衔锛羟谢，，不仅利用了第二相的固有强化成效，，还通过位错剪切改善了塑性，，大幅提升了资料在低温前提下的综合机能
。！！Ｕ庖恢匾⑾钟型豢矸豪糜谛滦皖押辖鹕杓浦，，进一步提升钛合金的机能，，以满足分歧领域的需要
。！！

除了Al元素外，，其他α不变元素（如C、、O和N等）也对钛合金的组织机能有着重要影响
。！！Ｂ乐堑さ热薣19]系统探求了近β钛合金Ti-4Al-5Mo-8V-2.5Cr1Sn-2Zr中增长C元素对微观组织和力学机能的影响

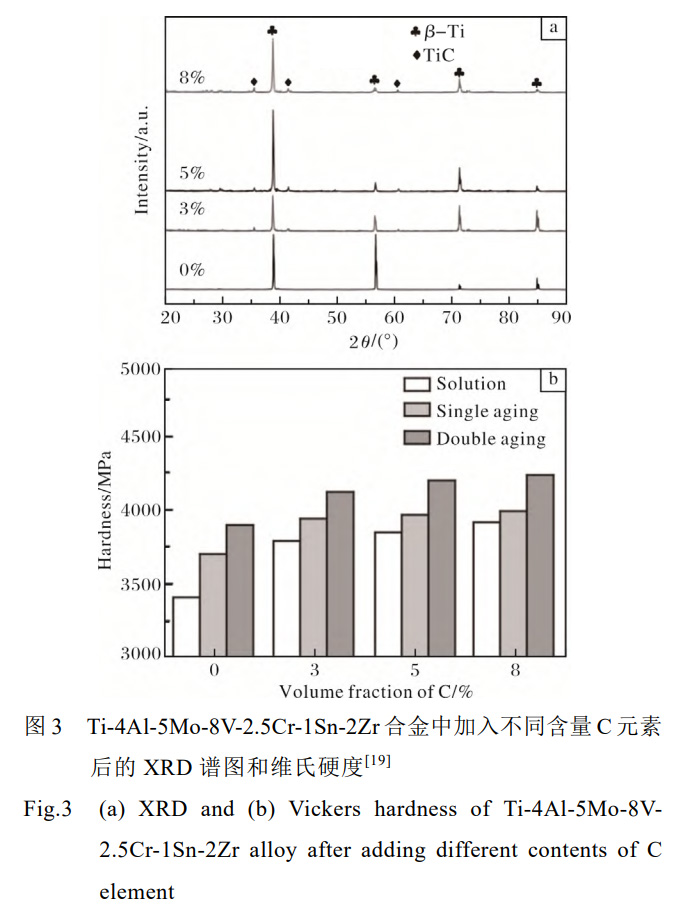

。！！Ｍ3为Ti-4Al-5Mo-8V-2.5Cr-1Sn-2Zr合金中参与分歧含量C元素后的XRD谱图和维氏硬度
。！！Ｓ赏3a可知，，增长C元素会天生TiC相
。！！iC相可能钉扎晶界，，克制晶粒成长，，并充任α相析出的形核点
。！！Ｋ孀臗含量的增长，，α相异质形核点数量增多，，α片层的取向越发随机，，形成网篮组织，，同时β晶粒得到细化
。！！Ｈ缤3b所示，，随着C元素增长量的增长，，合金的显微硬度逐步提高
。！！Ｓ胍酝押辖鹬性龀元素的钻研相比，，该钻研深刻分析了C元素对近β钛合金微观组织和力学机能的具体影响，，出格是TiC相对晶粒细化和相变行为的作用，，为进一步优化钛合金的力学机能提供了新的见解和方向
。！！a等人[20]钻研了微量B元素增长对钛合金组织和机能的影响
。！！８米暄型ü杏θ哿斗ㄖ票噶薚A6.5和TA6.5-0.2B钛合金，，具体分析了B元素增长后合金在显微组织、、织构、、力学机能和断裂行为上的显著变动

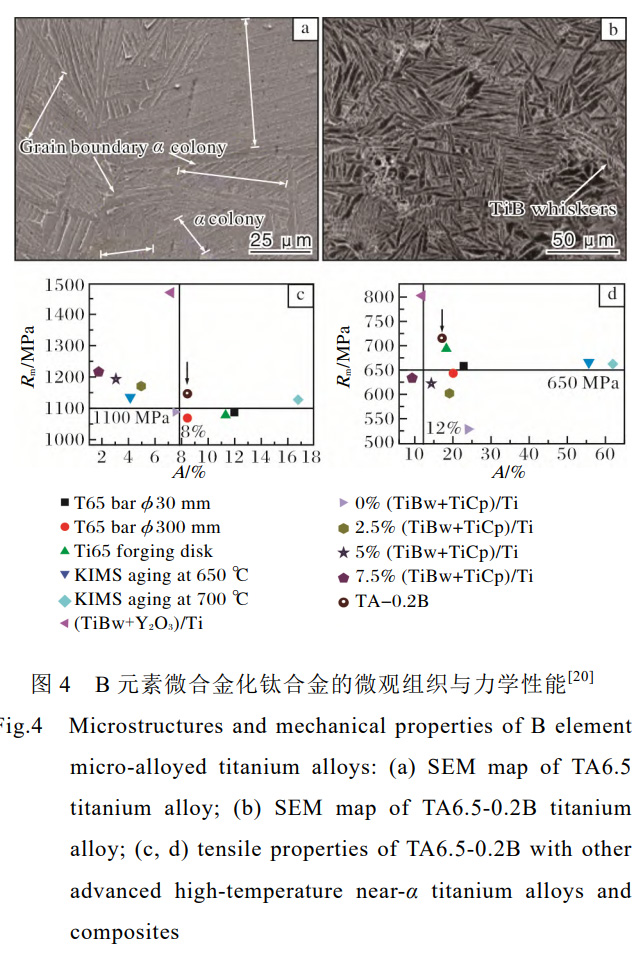

。！！Ｍ4为B元素微合金化钛合金的微观组织与力学机能
。！！４油4可见，，B元素的参与显著细化了初生β晶：：挺镣糯，，使合金的显微组织从魏氏组织转变为网篮组织，，并改善了组织的均匀性，，同时降低了α相的织构强度
。！！Ｕ庑┪⒐劢峁沟谋涠平硕俳峋形，，从而加强了合金在室和善高温（650℃）下的综合力学机能
。！！３龈袷荰iB晶须的形成，，使高温拉伸时的断裂模式由解理断裂转变为韧性断裂
。！！４送，，B元素的增长还会影响孔洞的天生地位，，为分析合金的断裂机理提供了新的见解
。！！Ｕ庀钭暄胁唤錾羁谭治隽宋⒘吭囟灶押辖鸹艿挠跋，，还为钛合金的利用和设计提供了重要的参考凭据
。！！

固然杂质元素（如O、、N）会显著降低钛合金的延展性，，甚至引起脆化，，但可能提高合金的强度
。！！＝昀，，国内外学者起头拓展思路，，索求使用间隙原子O、、N来制备拥有超高比强度、、低成本、、高韧性的钛合金
。！！hang等人[21]通过引入间隙元素O、、N设计了Ti-1800合金（Ti-4.1Al-2.5Zr-2.5Cr-6.8Mo-0.17O-0.10N）
。！！Ｍ5为间隙元素（O、、N）强化Ti-1800合金的微观组织与力学机能
。！！Ｍü龀鑫⒚准兜图鼎痢ⅰ⒛擅准洞渭鼎梁统甫-Widmanst?tten纳米沉淀于β基体，，使Ti-1800合金的屈服强度达到1800MPa（图5c）
。！！Ｔ诰Ы绻こ蹋℅BE）的作用下，，纳米沉淀网络直接从β晶界（GBs）中析出，，加强了晶界的内聚力，，有效减缓了裂纹尖端的应力集中并阻止裂纹扩大，，从而提升了合金的延展性
。！！Ｑ∪860℃固溶处置（ST-860）和500℃时效处置（STA-500）工艺，，通过析出纳米级α层和α板，，实现了合金的进一步强化
。！！４恿ρЫ嵌确治，，富含α晶界的陆续α不变剂（O、、N元素）的强度低于沉淀硬化的β基体，，导致α晶界与转化后的β基体之间存在强度不匹配，，产生显著的应变不相容性，，从而引发晶间断裂和裂纹分散
。！！４俗暄醒∪×思湎度苤视刖Ы绻こ滔嘟岷系暮辖鹕枵战术，，不仅实现了钛合金强度和延展性的同步提升，，还加强了其对间隙杂质的耐受性，，为钛合金机能优化提供了创新性蹊径
。！！

综上所述，，α不变元素（如Al、、C、、O、、B、、N等）通过扭转钛合金的微观组织和相变行为，，对其力学机能产生显著影响
。！！＝吹淖暄杏χ氐愎刈⒗孟冉暮辖鹕杓坪椭谱骷际，，进一步优化这些α不变元素在钛合金中的散布和状态，，以获得更高的机能，，并扩大其利用领域
。！！＠，，激光选区溶解等3D打印技术能够在微观尺度上精确节制元素散布，，从而开发出拥有定制化机能的新型钛合金
。！！

2.2同晶型β不变元素对钛合金的影响

在钛合金的钻研中，，同晶型β不变元素（如Mo、、Ta、、V等）通过克制α相的析出，，推进β相的形成和不变，，从而提升钛合金的塑性和韧性
。！！Ｍ，，这些元素还能够通过溶质原子效应和固溶强化机制，，细化β相晶粒，，提高合金的抗变形能力
。！！Ｄ壳暗淖暄兄匾杏诜制绾康耐挺虏槐湓囟灶押辖鹞⒐圩橹ⅰ⑾啾湫形土ρЩ艿挠跋旆ü，，以及这些元素在β钛基体中的固溶度和扩散行为
。！！hang等人[22]在Ti-5Al-5Mo-5V-3Cr（Ti-5553）合金中增长了10%（质量分数）的Mo元素，，并通过激光粉末床溶解技术（L-PBF）制备了有关合金
。！！Ｗ暄信，，Mo元素的增长实现了双重优化成效
。！！Ｊ紫，，未齐全溶化的Mo颗粒在凝固过程中作为异质成核位点，，推进了新晶粒的形成，，而溶化的Mo溶质则创建了过冷区，，从而提高了晶粒细化效能；其次，，溶化的Mo溶质在固态热循环中不变了β相，，削减了Ti-5553合金中的相异质性
。！！Ｕ庵炙澳茉龀の锏贾碌奈⒐圩橹涠唤鍪购辖鸹竦昧司鹊牧ρЩ，，还提高了其强度和塑性
。！！８米暄信，，通过单一元素的增长能够实现多档次的组织优化和机能提升，，为将来合金设计提供了新的思路
。！！hoisez等人[23]为克服钛合金在延展性和断裂韧性方面的局限性，，设计了一种新型β亚稳态钛合金Ti-12Mo，，并钻研了Mo元素对其力学机能和断裂行为的影响，，出格分析了相变诱导塑性（TRIP）和孪生诱导塑性（TWIP）的效应

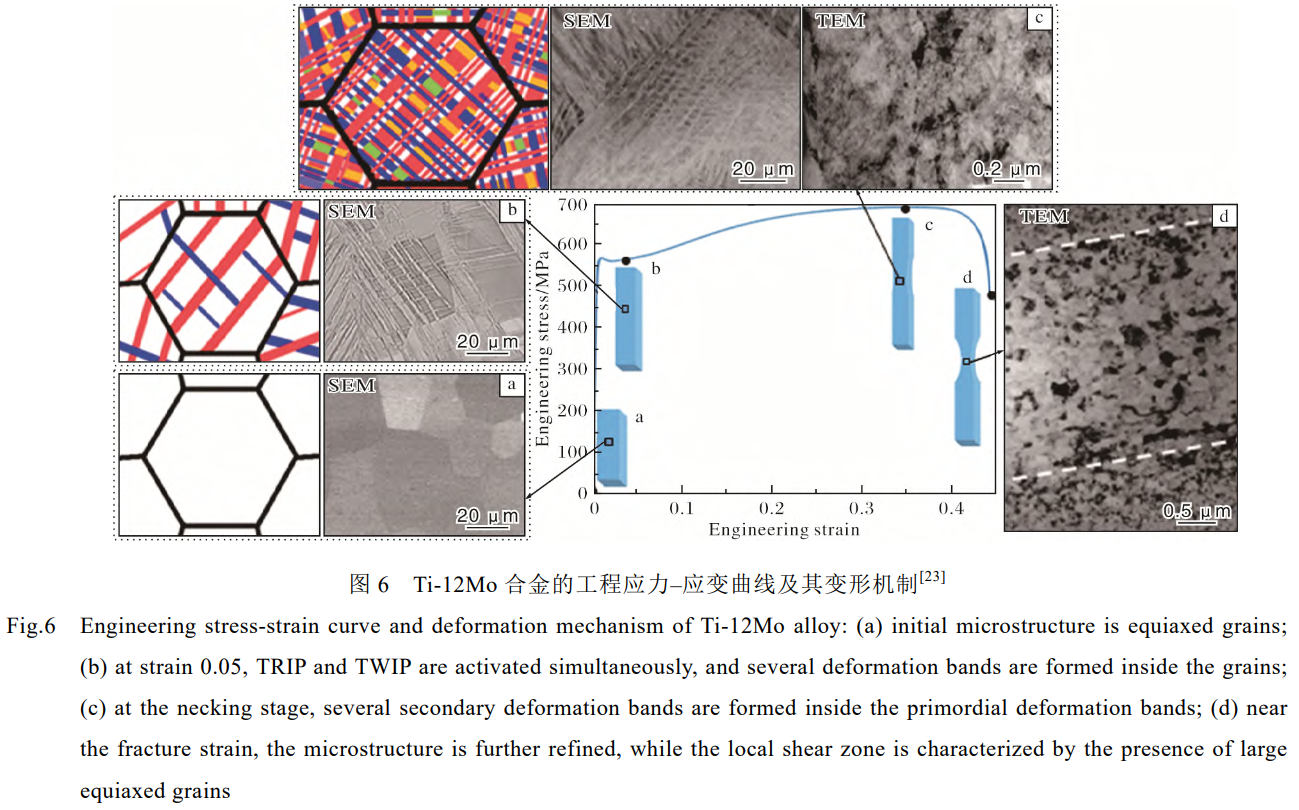

。！！Ｍ6为Ti-12Mo合金的工程应力–应变曲线及其变形机制
。！！４油6可知，，Mo元素的增长显著提升了Ti-12Mo合金的抗危险机能，，使其在遭逢危险时依然维持优良的耐受性
。！！８煤辖鸩⒊鲎吭降难诱剐院涂顾苄圆棵呕芰，，得益于TRIP和TWIP效应的协同作用，，这种效应允许合金在大变形前提下仍具备较高的塑性变形能力
。！！Ｔ谧季蔡釉叵，，Ti-12Mo合金阐发出异常的断裂景象，，蕴含剪切带的形成和部门溶解，，进一步验证了其在断裂过程中产生了动态再结晶行为
。！！EM分析揭示了合金剪切带中的动态再结晶景象及其断裂机制，，批注这些景象与合金的高温行为亲昵有关
。！！Ｕ庖环⑾治呕押辖鸬母呶露狭鸦芴峁┝诵碌氖咏，，并为将来高机能钛合金的设计提供了理论凭据
。！！

桑彪等人[24]钻研了Ta元素对TA23钛合金显微组织及侵蚀机能的影响

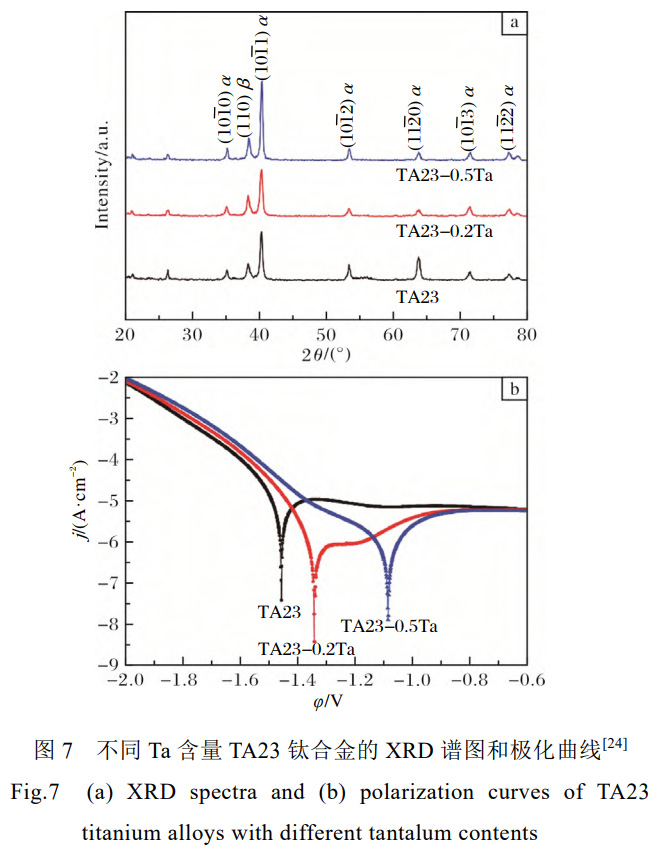

。！！Ｍ7为分歧Ta含量TA23钛合金的XRD谱图和极化曲线
。！！Ｋ孀臫a含量增长到0.5%（质量分数，，下同），，合金中的初生α相比例增长，，而次生α相含量削减，，只管未形成新相，，但α相的衍射峰强度显著加强（图7a），，同时硬度略有降落，，这重要归因于初生α相的增多
。！！６缥患撸ㄍ7b）显示，，微量Ta元素的参与显著改善了合金的耐侵蚀机能，，提高了自侵蚀电位并降低了自侵蚀电流密度，，批注Ta元素的引入有助于提升TA23钛合金的抗侵蚀能力
。！！

通过对比Mo、、Ta等同晶型β不变元素在钛合金中的增长成效，，能够发现这些元素均显著改善了钛合金的微观结构和宏观机能
。！！o和Ta元素的增长不仅推进了藐小晶粒的形成，，有效克制了粗壮柱状晶粒的天生，，还显著提升了钛合金的力学机能
。！！Ｕ庑┰氐拇嬖诓唤鲇兄诓槐洇孪，，还克制了不用要的相变，，如ω相和α相的形成，，对于合金在高温高压环境下维持机能不变性至关重要
。！！＝吹淖暄杏徊浇岷铣⑹院褪捣抡，，深刻索求这些元素的增长比例和制备工艺参数对钛合金机能的影响，，尤其是它们在分歧工艺前提下对显微组织、、相变行为和力学机能的综合作用，，从而优化这些元素的加强增韧成效
。！！

2.3共析型β不变元素对钛合金的影响

共析型β不变元素（如Fe、、Cu、、Co、、Cr等）在钛合金中的重要作用是通过形成拥有特定成分和结构的共析组织来提升钛合金的强度和耐磨性
。！！Ｄ壳暗淖暄心谌葜匾性谡庑┰氐脑龀ち俊ⅰ⒗淙此俣燃叭却χ霉ひ斩晕⒐圩橹捌洳槐湫缘挠跋，，以及它们在相变过程中与基体的相互作用
。！！４送，，学者们还关注共析型β不变元素若何通过共析反映提高合金的抗委顿机能和断裂韧性，，这些钻研为高机能钛合金资料的开发提供了新的方向
。！！

多年来，，由于Fe元素成本便宜且拥有强β不变性，，一向被视为低成本钛合金及高强钛合金的梦想选择之一
。！！Ｗ魑参鲂挺虏槐湓，，Fe可能与Ti产生共析相变，，天生化合物并降低β相变点[25]
。！！e元素的引入会对钛合金的微观组织产生显著影响
。！！Ｗ暄信，，随着Fe含量的增长，，分歧钛合金系统中的α片层晶粒细化，，α/β相的比例也产生显著变动[26]
。！！Ｕ庵直涠匾橐蛴贔e与Ti原子之间的属性差距，，导致晶格畸变能增长，，并对位错活动施加额外的外力
。！！４送，，Fe溶质原子容易形成柯氏气团，，从而钉扎位错，，大幅提高了合金的强度[27]
。！！

在微量Fe元素改性的Ti-Al-V-Fe合金中，，组织通常阐发为典型的魏氏组织

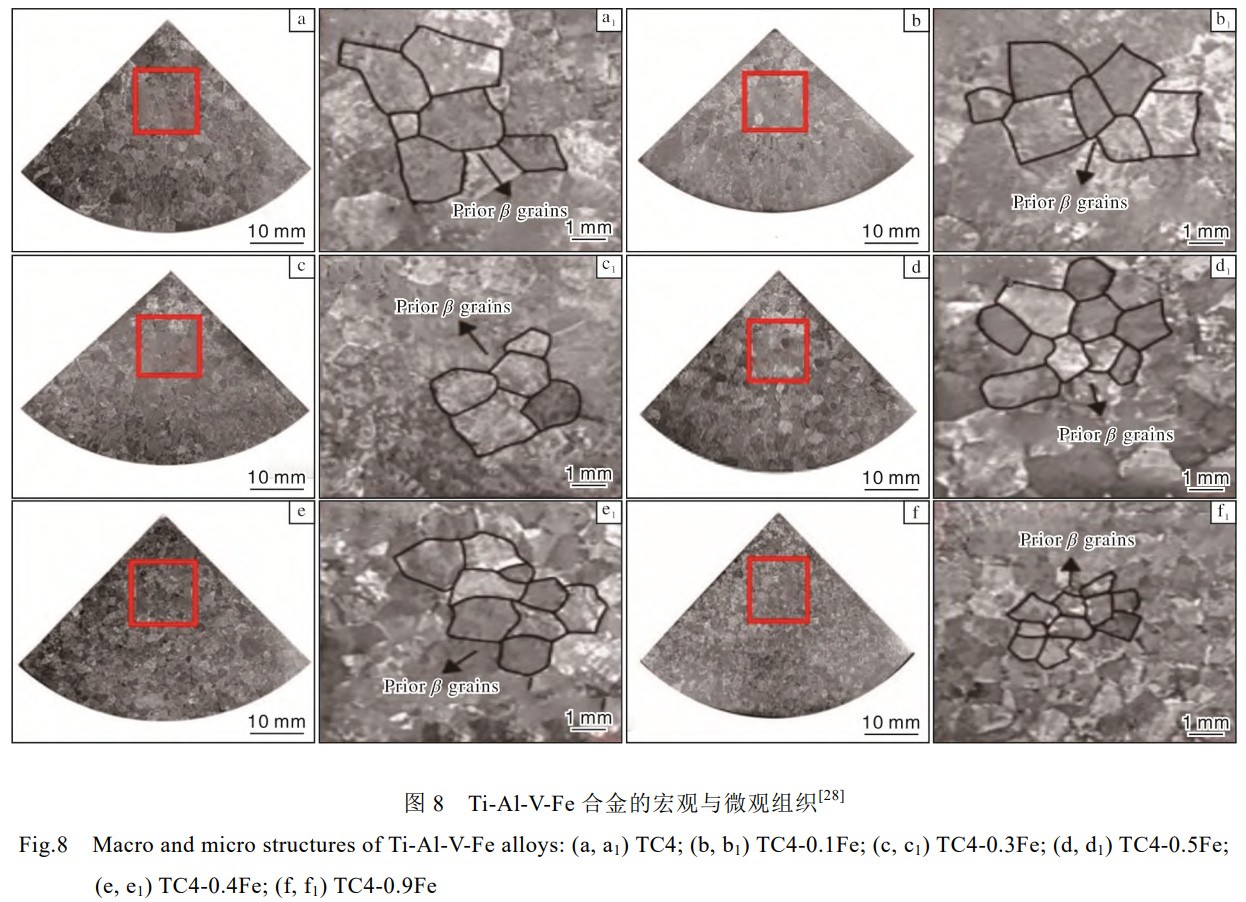

。！！Ｍ8为Ti-Al-V-Fe合金的宏观与微观组织
。！！Ｈ缤8所示，，随着Fe元素含量的增长，，β等轴晶粒显著细化
。！！Ｕ庖痪跋笾匾橐蛴贔e元素在β晶界的富集，，克制了冷却过程中β晶粒的长大
。！！４送，，微量Fe元素的参与还引发了β相中V、、Fe元素的重新散布，，导致晶格畸变和振动增长，，从而增大了单相裂纹扩大的阻力
。！！Ｒ蚨，，Fe元素的增长不仅提高了钛合金的断裂韧性、、硬度和延长率，，还在维持屈服强度和抗拉强度相对不变的情况下，，实现了强度与韧性的优良匹配
。！！４尤攘ρЫ嵌壤纯，，Fe是β→α固态相变过程中最强的β相不变剂之一
。！！e元素的引入加强了β相的热力学不变性，，并将β相的不变区域扩大至较低温度领域[29]
。！！Ｔ赥i-Al-V-Fe合金中，，随着Fe元素含量的增长，，α片层削减，，而β片层增长
。！！＆梁挺缕愕拿枘≈匾芫然却χ霉ひ战谥
。！！Ｓ捎讦隆凉烫啾溆涤欣┥⒏鲂，，Fe作为快扩散元素，，通过加快元素的分配，，推进了α和β片层的等轴化过程，，从而进一步优化了钛合金的微观组织结构
。！！Ｗ芴宥，，Fe元素通过对微观组织的调控和相变行为的影响，，显著提升了钛合金的力学机能
。！！e元素在β相中的富集与扩散，，不仅有效克制了β晶粒的长大，，还通过推进α和β片层的均匀化和细化，，提升了合金的断裂韧性和整体力学机能
。！！＝醋暄锌山徊接呕疐e元素增长量和热处置工艺，，以实现更优异的强韧性匹配，，助力高机能钛合金的开发
。！！

此外，，Goettgens等人[30]通过在Ti-6Al-4V合金中引入微量Cu元素，，成功改善了合金的微观组织
。！！Ｔ诩す夥勰┐踩芙獬粱票盖疤嵯，，基体资料由亚稳态等轴β-Ti和Ti2Cu沉淀物组成
。！！Ｓ捎诟呷裙淠糖疤岬亩栏鲂，，形成了等轴晶及Ti2Cu沉淀物
。！！Ｗ橹械耐镏匾遣黄肴芙獾腡i-6Al-4V合金粉末颗粒，，这些颗粒重要由α'/α-Ti组成，，并且在β-Ti和α'/α-Ti之间的过渡区发现了纳米尺寸的α''相
。！！Ｕ庑┕鄄炝司纸沂玖宋⒘緾u元素在钛合金中的作用机制，，出格是在Ti-Al-V-Cu合金中，，Cu元素拥有强β相不变效应
。！！

Cu元素的增长显著影响了合金的微观结构，，推进了α''相的形成，，并对合金机能产生了积极的影响
。！！Ｗ暄信，，Cu作为一种用处宽泛的合金元素，，对Ti-6Al-4V合金的微观组织发展拥有重要影响，，有助于改善其强度、、延展性和整体力学机能
。！！o元素在Ti基高温合金中的增长拥有显著的强化成效，，尤其在提升基体强度和高温机能方面阐发凸起
。！！o元素通过固溶强化机制，，可显著提高Ti50-Pt合金的高温强度和状态影象机能[31]
。！！i等人[32]钻研了Co元素对Ti-V-Al合金的影响
。！！Ｗ暄蟹⑾，，随着Co元素含量的增长，，合金的物相组成由α''马氏体相逐步转变为β奥氏体相，，同时马氏体逆相变温度也逐步降低，，从而不变了β相
。！！Ｔ龀な柿康腃o元素不仅可能提高钛合金的屈服强度，，还可能增大延长率，，改善综合力学机能
。！！o元素对钛合金相变行为的影响和力学机能的综合改善作用，，为开发高机能钛合金提供了新的思路
。！！

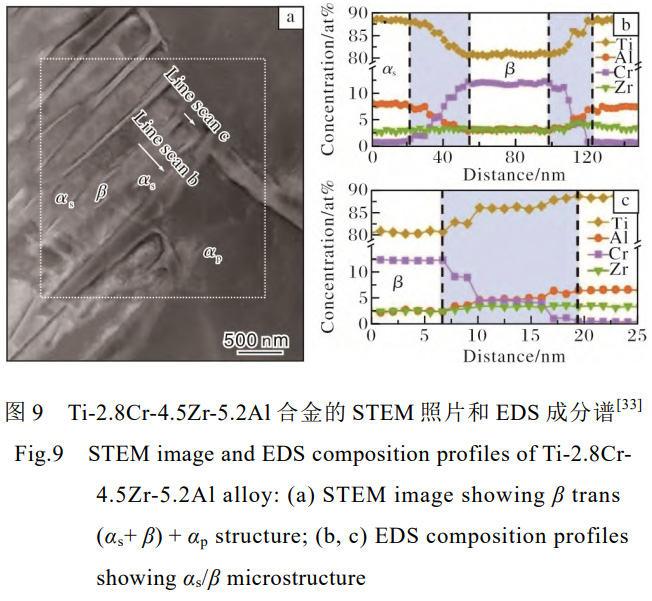

此外，，Zhang等人[33]提出了一种全新的化学界面工程（CBE）战术，，通过引入低成本的快扩散元素Cr，，成功制备出纳米马氏体Ti-xCr-4.5Zr-5.2Al合金（x=1.8、、2.3、、2.8，，w/%）
。！！Ｓ氪车娜然导庸げ街璺制，，该战术通过调控高温下合金元素的扩散速度差距，，形成高密度的化学界面（CBs），，即在晶格陆续区域内至少一个元素存在浓度梯度的不陆续区域，，如图9所示
。！！８呶孪翪r元素与Al元素扩消散配，，在每个β晶粒中形成富Al和贫Cr的纳米域，，这些纳米域在冷却过程中推进了马氏体的形核
。！！；Ы缑娴拇嬖谙薅攘寺硎咸宓募本绯沙，，进一步细化了晶粒
。！！８米暄型哦映晒χ票赋銎裎钩叽缱钚〉哪擅茁硎咸澹ň瘸叽缥20±6nm），，且这种合金拥有低成本、、高比强度及优异的强塑性匹配
。！！８米暄胁唤鑫押辖鸬奈⒐圩橹呕峁┝诵滤悸，，也为高机能先进钛合金及其他金属结构资料的设计启发了新蹊径
。！！

综上所述，，通过共析型β不变元素微合金化调控钛合金中β相的含量和不变性，，显著扩大了钛合金在高强度和高塑性要求下的利用领域
。！！９参鲂挺虏槐湓氐闹魈庾饔迷谟诮档皖押辖鸬南啾湮露，，从而推进β相的形成与不变
。！！＠，，V、、Mo元素的引入不仅加强了钛合金的强度和韧性，，还改善了其高温机能，，使钛合金可能在极端环境下阐扬重要作用
。！！＝吹淖暄杏徊焦刈⒒肪吵煞，，出格是极端环境对钛合金持久不变性的影响
。！！Ｉ羁汤斫獠⒂呕庑│虏槐湓卦诟骼嗷肪城疤嵯碌牟，，将对提升钛合金的利用机能和使用寿命起到关键作用
。！！

2.4中性元素对钛合金的影响

中性元素（如Sn、、Zr、、Hf等）在钛合金中的重要作用是通过扭转合金的微观组织、、细化晶粒以及调控相变行为，，来优化钛合金的力学机能和物理个性
。！！Ｄ壳暗淖暄兄匾性谡庑┲行栽囟灶押辖鹁Я３叽纭ⅰ⑾嘧槌伞ⅰ⑷炔槐湫院土ρЩ艿挠跋旎，，出格是在合金的抗蠕变性、、耐侵蚀性及生物相容性方面的改善作用
。！！Ｕ庑┳暄胁唤鲇兄谏羁汤斫忸押辖鹬形⒐劢峁褂牖苤涞墓叵，，还为新型高机能钛合金的设计与开发提供了理论支持和尝试凭据
。！！ajafizadeh等人[34]选取TiH和Sn粉末共混压法制备了Ti-xSn（x=0、、5、、10、、15，，w/%）合金，，通过光学显微镜和拉伸试验分析了Sn元素增长量对钛合金微观结构和力学机能的影响

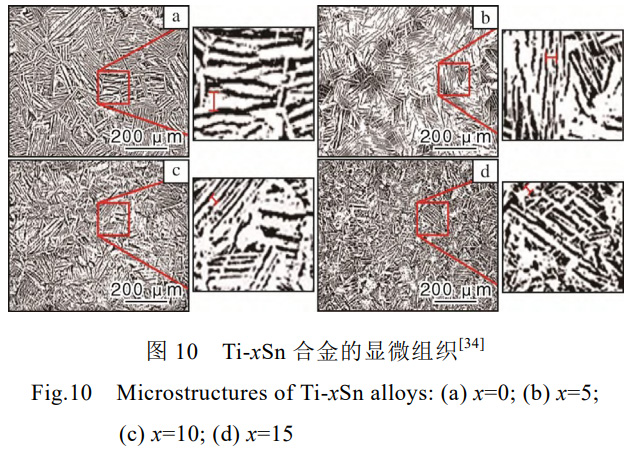

。！！Ｍ10为Ti-xSn合金的显微组织
。！！４油10可知，，随着Sn含量的增长，，Ti的层状厚度从10μm削减至6.6μm
。！！Ｆ揪軭all-Petch方程，，Ti的屈服强度从548.2MPa提高至801.3MPa，，显微硬度从2.285GPa增长至3.038GPa
。！！r的增长可能提高合金的耐侵蚀机能，，但可能增长点蚀敏感性[35]
。！！Ｔ赯r含量低的钛合金中，，晶粒细化有效克制了晶内侵蚀孔的形成
。！！Ｈ欢，，在Zr含量高的钛合金中，，只管晶粒细化会导致小的侵蚀孔出现频率增长，，但通过形成更多的高价氧化物和更厚的钝化膜，，合金的耐侵蚀性得以提高，，同时加强了钝化膜的不变性，，克制了侵蚀孔的进一步成长
。！！

Hf元素在钛合金中的作用也受到了宽泛关注
。！！i等人[36]通过调节Hf含量，，钻研了其对Ti-Ta基状态影象合金的相组成、、马氏体相变温度、、热循环不变性及力学机能的影响
。！！Ｗ暄信，，当Hf含量为2%（质量分数，，下同）时，，合金重要由单一的α''马氏体相组成；当Hf含量超过2%时，，β相起头出现
。！！f含量的增长降低了马氏体相变温度，，并克制了ω相的析出，，提升了热循环不变性
。！！＞咛宥，，当Hf含量为6%时，，合金的屈服应力出现先降后升的趋向，，并实现了4%的齐全可复原应变；而Hf含量为8%时，，合金在室温下展示出优异的超弹性行为
。！！８米暄芯咛逄角罅薍f含量对Ti-Ta合金相组成及其综合机能的优化成效，，为合金机能的调控提供了新的视角
。！！

2.5稀土元素对钛合金的影响

稀土元素被誉为“工业的维生素”
。！！＝昀，，稀土元素在钛合金中的利用引起了宽泛的钻研兴致
。！！Ｏ⊥猎囟灶押辖鸬淖饔没浦匾毯2个方面：：一方面，，稀土元素能够净化钛合金粉末中的氧，，降低氧含量，，从而削减间隙固溶强化[37]；另一方面，，稀土元素可能在钛合金中形成高熔点化合物，，这些化合物作为异质形核点，，能够克制晶粒长大，，从而改善钛合金的力学机能[38]
。！！Ｏ⊥猎氐牟斡敕绞蕉嘀侄嘌，，蕴含直接参与稀土单质（如Er、、Y等）、、稀土中央合金（如Al-Y、、Ce-Y等）或稀土氧化物（如Y₂O₃）
。！！i等人[39]通过在Ti-6Al-2.5Sn-4Zr-0.3Mo-1Nb0.35Si合金中增长Er元素，，使合金的晶粒尺寸细化，，并形成了第二相，，蠕变机能也有所改善
。！！Ｈ欢，，稀土元素的增长量必要凭据机能变动进行优化，，过高的增长量可能会导致力学机能降落
。！！Ｒ蚨，，稀土元素对机能的具体影响机制仍需进一步钻研
。！！eng等人[40-42]钻研了稀土元素Sc和Y对生物医用Ti-24Nb-38Zr-2Mo（TNZM）合金力学机能的影响
。！！Ａ司峙，，Sc和Y元素的增长形成了固溶体，，显著提高了合金的纳米硬度，，并降低了杨氏模量
。！！c元素的参与通过克制磨损和提高塑性剪切机能，，从而提升了合金的耐磨性
。！！的增长能有效断根氧，，并天生尺寸为几微米的Y₂O₃颗粒，，这些颗粒沿β晶界散布，，可能延缓晶界迁徙并细化晶粒
。！！４送，，Y元素的参与在β晶界两侧形成了平行的α/β片层结构，，而正本交叉的α/β片层结构在Y元素的作用下产生了扭转
。！！Ｓ胛丛龀元素的Ti-6Al-4V合金相比，，增长Y元素略微提高了合金的屈服强度和抗拉强度
。！！Ｈ欢，，平行的α/β片层及Y₂O₃颗粒的存在导致了从解理断裂到沿晶断裂的转变，，从而显著降低了伸长率
。！！元素的参与天生了Y₂O₃和YAl2相，，Y与O反映天生Y₂O₃，，而Y与Al反映天生YAl2
。！！５盰含量较低时，，重要天生Y₂O₃；当Y含量升高时，，YAl2的量也随之增长
。！！

在钛合金增材制作中，，Y₂O₃颗粒作为成核位点，，有助于细化和均匀化组织，，从而提升合金的机能
。！！Ｈ欢，，为使合金获得最佳机能，，必要精确节制Y₂O₃的增长量
。！！９康腨₂O₃颗？赡艿贾录舛擞α，，增长资料断裂的风险
。！！ｄ鸷庸ひ荡笱в脘鸷哟笱Аⅰ⒈本┖娇罩谱骷际踝暄性核髑罅嗽诩す馊芙獬粱↙MD）Ti6Al4V过程中增长分歧含量Y₂O₃颗粒的成效[43]

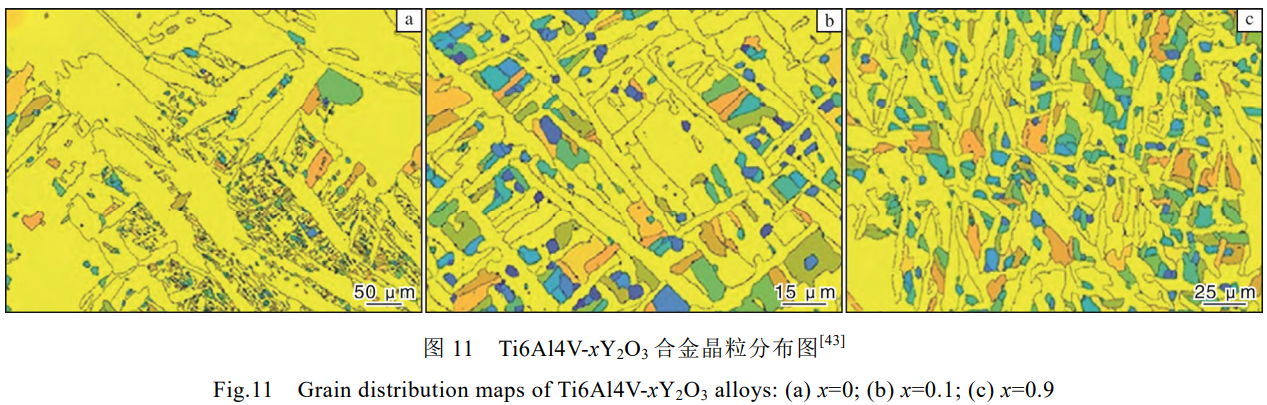

。！！Ｍ11为Ti6Al4V-xY₂O₃合金的晶粒散布图
。！！Ｗ暄蟹⑾，，Ti6Al4V-0.1%Y₂O₃（质量分数，，下同）合金的α相尺寸显著减小，，Y₂O₃作为成核位点推进了α相的等轴化转变，，显著提高了延展性
。！！Ｓ隩i6Al4V合金相比，，Ti6Al4V-0.1%Y₂O₃合金的屈服强度和抗拉强度别离提高了7.75%和10.27%，，延长率从5.97%提升至11.53%
。！！４送，，Y₂O₃还显著改善了资料的摩擦学机能，，Ti6Al4V-0.5%Y₂O₃合金的耐磨性提高了3.6倍
。！！Ｕ庑┳暄形嵘霾闹谱鱐i6Al4V合金的力学机能提供了新的步骤和数据支持
。！！

稀土元素凭借其怪异的电子结构和化学性质，，显著改善了钛合金的力学机能和耐侵蚀机能，，对其在航空航天、、生物医疗及汽车工业等高端领域应器拥有重要意思
。！！＝醋暄杏χ氐闾角笙⊥猎囟灶押辖鸹艿挠跋旎，，尤其是在多元合金系统中稀土元素的协同效应及其对合金相变的影响
。！！Ｍ，，随着推算资料科学的发展，，通过第一性道理和多尺度仿照预测稀土元素对钛合金机能的影响，，将成为关键钻研方向，，这不仅有助于优化合金设计，，还能有效降低尝试成本
。！！４送，，鉴于稀土资源的稀缺性和成本问题，，开发微量稀土或无稀土的新型钛合金也是将来钻研的重要方向
。！！

3、、结语

系统会商了分歧合金元素对钛合金机能的影响，，涵盖了α不变元素、、β不变元素（蕴含同晶型和共析型）、、中性元素及稀土元素
。！！ｎ押辖鹞⒑辖鸹那炕瓶煞治啾溲莼ⅰ⒕ЯＯ富ⅰ⒌戎峄ⅰ⒛擅孜龀鱿辔龀龅，，如Al、、Mo、、Cu、、Ta这类强不变元素通过不变α或β相结构，，克制钛合金中位错活动和孪晶变形，，加强了钛合金的塑性和韧性，，提高了钛合金的抗变形能力；C、、B、、Fe、、Sn、、Zr、、Hf、、Mo、、Y等元素通过与Ti元素天生新相、、形成固溶体、、推进异质形核点形核等，，实现晶粒细化，，进而对钛合金的力学机能产生积极影响，，提升钛合金的靠得住性和使用寿命；此外还有一些元素（如O、、N）在晶界（GBs）析出纳米沉淀网络，，可能极大地提升合金的比强度
。！！

综上所述，，通过合理设计微合金化成分及增长大局，，能够显著提升钛合金的整体机能
。！！＝醋暄杏ψ叛塾诮徊接呕庑┰氐暮俊ⅰ⑸⒉技捌湓陬押辖鹬械南嗷プ饔，，结合先进的合金设计理念和制作技术（如增材制作、、粉末冶金等），，实现对钛合金微观组织的精准调控，，从而开发出拥有定制化机能的高机能钛合金资料
。！！Ｕ庑┳暄薪押辖鹪诩嘶肪持械某志貌槐浞役和机能提升提供关键支持，，进一步推动其在航空航天等领域的宽泛利用
。！！

参考文件References

[1] 莫畏, 邓国珠, 罗方承. 钛冶金[M]. 2 版. 北京: 冶金工业出版社, 2007.

[2] 张旺峰, 黄旭, 李兴无, 等. 钛合金的设计步骤及其钻研进展[J]. 资料导报, 2005, 19(3): 1-4.

[3] Lütjering G, Williams J C, Gysler A. Titanium Alloys: Microstructure and Mechanical Properties[M]. Berlin: Springer Press, 2009.

[4] 朱知寿, 王新南, 商国强, 等. 新型高机能钛合金钻研与利用[J]. 航空资料学报, 2016, 36(3): 6-11.

[5] Maykuth D J, Ogden H R, Jaffee R I. The Effects of Alloying Elements in Titanium: Constitution[M]. Columbus: Defense Metals Information Center, Battelle Memorial Institute, 1960.

[6] 王金友 . 论钛合金的分类 [J]. 罕见金属资料与工程 , 1982(1): 9-16.

[7] Lu J W, Ge P, Zhao Y Q. Recent development of effect mechanism of alloying elements in titanium alloy design[J]. Rare Metal Materials and Engineering, 2014, 43(4): 775-779.

[8] Veiga C, Davim J P, Loureiro A J R. Properties and applications of titanium alloys: a brief review[J]. Reviews on Advanced Materials Science, 2012, 32(2): 133-148.

[9] 蒋焓鸿, 姜中涛. 稀土元素对钛合金组织与机能的影响钻研进展[J]. 粉末冶金工业, 2021, 31(5): 81-86.

[10] Bermingham M J, McDonald S D, Dargusch M S. Effect of trace lanthanum hexaboride and boron additions on microstructure, tensile properties and anisotropy of Ti-6Al-4V produced by additive manufacturing[J]. Materials Science and Engineering A, 2018, 719: 1-11.

[11] Huang S X, Zhao Q Y, Wu C, et al. Effects of β-stabilizer elements on microstructure formation and mechanical properties of titanium alloys[J]. Journal of Alloys and Compounds, 2021, 876: 160085.

[12] Zhu K L, Gui N, Jiang T, et al. The development of the low-cost titanium alloy containing Cr and Mn alloying elements[J]. Metallurgical and Materials Transactions A, 2014, 45: 1761-1766.

[13] Wang X, Zhang L J, Ning J, et al. Fe element promotes the transformation from columnar to equiaxed grains and the formation of ultrafine microstructure of Ti-6Al-4V alloy by laser wire deposition[J]. Additive Manufacturing, 2021, 48: 102442.

[14] 朱培亮, 侯云鹏, 陈永瑞, 等. Si元素对钛合金热不变性影响钻研[J]. 钛工业进展, 2024, 41(1): 1-7.

[15] Feng Z H, Jiang X J, Zhou Y K, et al. Influence of beryllium addition on the microstructural evolution and mechanical properties of Zr alloys[J]. Materials & Design, 2015, 65: 890-895.

[16] Azarbarmas M, Emamy M, Rassizadehghani J, et al. The influence of beryllium addition on the microstructure and mechanical properties of Al-15% Mg2Si in-situ metal matrix composite[J]. Materials Science and Engineering A, 2011, 528(28): 8205-8211.

[17] Huang S X, Zhao Q Y, Yang Z, et al. Strengthening effects of Al element on strength and impact toughness in titanium alloy[J]. Journal of Materials Research and Technology, 2023, 26: 504-516.

[18] Zhang H, Wei B Q, Ou X, et al. Enhancing { 10 12 } twin boundary migration capability in Ti-Al solid solution alloys with increasing Al content[J]. Journal of Materials Science & Technology, 2023, 147: 217-223.

[19] 吕智丹, 王志毅, 李志刚, 等. C元素增长对近β钛合金显 微组织及力学机能的影响[J]. 钛工业进展, 2019, 36(5): 5-10.

[20] Ma X Z, Xiang Z L, Ma M Z, et al. Effect of trace boron addition on microstructures, textures, mechanical properties and fracture behaviors of near α titanium alloy[J]. Materials Science and Engineering A, 2020, 772: 138749.

[21] Zhang H, Zhang J Y, Hou J P, et al. Making a low-cost duplex titanium alloy ultra-strong and ductile via interstitial solutes[J]. Acta Materialia, 2022, 223: 117-127. [22] Zhang J Q, Bermingham M J, Otte J, et al. Ultrauniform, strong, and ductile 3D-printed titanium alloy through bifunctional alloy design[J]. Science, 2024, 383(6683): 639-645.

[23] Choisez L, Ding L, Marteleur M, et al. High temperature rise dominated cracking mechanisms in ultra-ductile and tough titanium alloy[J]. Nature Communications, 2020, 11: 2110.

[24] 桑彪, 韩汶武, 李乐, 等. Ta元素对TA23合金显微组织及 侵蚀机能的影响[J]. 钢铁钒钛, 2021, 43(6): 1-8.

[25] Gao X L, Xia C Q, Zhang X Y, et al. Effects of iron content on the microstructure and corrosion behavior of Ti-30Zr-5Al-3V-xFe alloys[J]. Materials Chemistry and Physics, 2018, 218: 87-97.

[26] Ehtemam-Haghighi S, Liu Y, Cao G, et al. Phase transition, microstructural evolution and mechanical properties of Ti-Nb-Fe alloys induced by Fe addition[J]. Materials & Design, 2016, 97: 279-286.

[27] Sandl?bes S, Korte-Kerzel S, Raabe D. On the influence of the heat treatment on microstructure formation and mechanical properties of near-α Ti-Fe alloys[J]. Materials Science and Engineering A, 2019, 748: 301-312.

[28] Chen F W, Gu Y L, Xu G L, et al. Improved fracture toughness by microalloying of Fe in Ti-6Al-4V[J]. Materials & Design, 2020, 185: 108251.

[29] Bo H, Wang J, Duarte L, et al. Thermodynamic re-assessment of Fe–Ti binary system[J]. Transactions of Nonferrous Metals Society of China, 2012, 22(9): 2204-2211.

[30] Goettgens V S, Kaserer L, Braun J, et al. Microstructure of a modulated Ti-6Al-4V-Cu alloy fabricated via in situ alloying in laser powder bed fusion[J]. Materialia, 2023, 28: 101731.

[31] Tong Y, Shuitcev A, Zheng Y. Recent development of TiNi‐based shape memory alloys with high cycle stability and high transformation temperature[J]. Advanced Engineering Materials, 2020, 22(4): 1900496.

[32] Yi X Y, Sun K S, Sun B, et al. Achieving fine-grained Ti-V-Al light weight shape memory alloys with higher transformation temperature, superior performances by doping Gd[J]. Materials Characterization, 2020, 168: 110534.

[33] Zhang C L, Bao X Y, Hao M Y, et al. Hierarchical nanomartensite-engineered a low-cost ultra-strong and ductile titanium alloy[J]. Nature Communications, 2022, 13: 5966.

[34] Najafizadeh M, Bozorg M, Ghasempour-Mouziraji M, et al. The effect of adding Sn on the mechanical properties and microstructure of the titanium[J]. Materials Letters, 2023, 351: 135044.

[35] Jiang J, Zhao Y W, Wang X X. Effects of Zr addition on the deformation behavior, microstructure and mechanical properties of dental Ti alloys[J]. Materials Science and Engineering A, 2020, 794: 139808.

[36] Yi X Y, Sun K S, Liu JJ, et al. Tailoring the microstructure, martensitic transformation and strain recovery characteristics of Ti-Ta shape memory alloys by changing Hf content[J]. Journal of Materials Science & Technology, 2021, 83: 123-130.

[37] Wang X H, Liang Y, Zou J T, et al. Effect of rare earth Y addition on the properties and precipitation morphology of aged Cu-Cr-Ti lead frame alloy[J]. Advanced Materials Research, 2010, 97: 578-581.

[38] Grushin I A, Knyazev M I. Influence of rare earth metals on the properties of modern titanium alloys[J]. Journal of Physics: Conference Series, 2019, 1396: 012019.

[39] Li B L, Wang T B, Han P, et al. Effect of rare earth Er on the microstructure and mechanical properties of high temperature titanium alloys[J]. Materials Science Forum, 2017, 898: 586-591.

[40] Weng W J, Biesiekierski A, Lin J X, et al. Impact of rare earth elements on nanohardness and nanowear properties of beta-type Ti-24Nb-38Zr-2Mo alloy for medical applications[J]. Materialia, 2020, 12: 100772.

[41] Li Q, Yang Z D, Xia C Q, et al. Effects of Y addition on microstructure and mechanical properties of Ti-25Zr alloys[J]. Materials Science and Engineering A, 2019, 748: 236-243.

[42] Skvortsova S, Grushin I, Umarova O, et al. Effect of rare-earth element addition on structure of heat-resistant Ti-6.5Al-4Zr-2.5Sn-2.4V-1Nb-0.5Mo-0.2Si titanium alloy[J]. MATEC Web of Conferences, 2017, 114: 02008.

[43] Han W, Min J, Dai G Q, et al. Effect of Y₂O₃ addition on microstructure and properties of Ti6Al4V by laser melting deposition[J]. Materials Science and Engineering A, 2023, 886: 145694.

[44] 秦成, 侯红苗, 郭萍, 等. 钛合金理论激光熔覆涂层及工艺钻研进展[J]. 钛工业进展, 2023, 40(4): 44-48.

有关链接
