1、媒介

钛合金拥有比强度高、中温机能好，，抗侵蚀机能好等一系列利益。！。在室温下，，钛合金的比强度高于高强钢和高强铝合金。！。在400～500℃内，，钛合金的比悠久强度、比蠕变强度和比委顿强度都显著高于耐热不锈钢。！。因而钛合金在航空、航天、化工和船舶等工业部门得到宽泛利用[1]。！。

TC6钛合金为马氏体型α+β两相热强钛合金，，是目前利用最宽泛的Ti—Al一Mo—Cr—Fe—Si系钛合金。！。Al在TC6合金中不变并强化α相；
；；同时参与Mo和Si，，增长了β相的数量，，有利于热加工和热不变性的提高；
；；Cr和Fe是β共析元素，，通过强化 α和β相提高中等温度下的拉伸强度[2]。！。TC6合金使用状态通常为退火状态，，也可进行适当的强化热处置。！。该合金可用于制作发起机上在400℃以下长功夫工作6000h和在450℃工作2000h的部件口[3]。！。由于钛合金在超过β转变温度后，，晶粒迅速 长大，，变形后形成魏氏组织，，造成塑性和冲击韧性的降低，，因而TC6合金通常在低于β转变温度10～30℃变形[1,4]，，铸造温度领域窄，，变形抗力大，，本文通过分歧变形温度对组织、机能的影响，，探求了提高TC6合金可锻性的蹊径。！。

2、试验

2.1资料

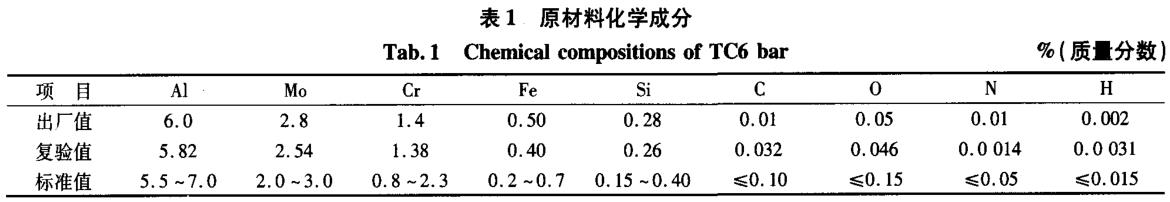

试验用资料为宝钛股份经3次真空自耗熔炼的TC6钛棒，，规格为φ130mm，，交付状态为退火态，，退火制度为890℃×1h、空冷+600℃×2h、空冷。！。原资料化学成分见表1。！。

2.2原资料组织

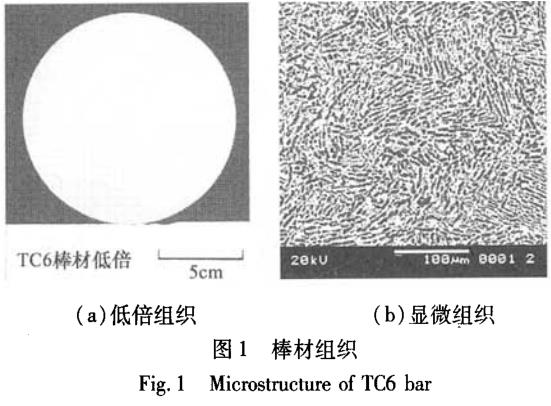

原资料低倍组织致密，，无可见晶粒，，其低倍组织见图1(a)。！。原资料显微组织为网篮状组织，，所有原始β晶界已充分破碎，，α相分歧水平地产生扭曲，，其间散布着α和β相的混合体，，原资料显微组织见图1(b)。！。

2.3步骤

用金相法测定了试验用棒材的相变点，，β转变温度为940~950℃。！。试验时选用了两个变形温度。！。第一个变形温度为930℃，，低于相变点，，即在α+β两相区进行变形；
；；第二个变形温度为950℃，，稍高于相变点，，即近β铸造。！。

环形件铸造工艺过程为：：
：坯料加热保温100min，，镦饼、冲孔、扩孔、整形，，终锻温度大于800℃，，锻后空冷。！。锻件冷却后对锻件进行等温退火处置，，退火制度为：：
：870℃×1．5 h；
；；炉冷至650℃，，保温2h；
；；空冷至室温。！。随后对锻件进行解剖分析，，以确定变形温度对锻件组织、机能的影响。！。

3、了局及分析

从两种温度的成形过程看，，950℃变形时变形抗力小于930℃时的抗力，，资料流动性和可锻性也较好，，这重要是由于钛合金有两种同素异构体，，低温下是拥有密排六方晶格的α相，，六方晶格组织滑移面数量有限，，在低温下塑性变形难题。！。随温度升高，，六方晶格滑移面增多，，塑性大大提高。！。当温度超过相变点进入β相区后，，金属组织由六方晶格转变为体 心立方晶格，，塑性大大增长。！。同时合金组织由两相组织转变为单相组织，，解除了由于各相机能分歧造成的变形不均，，使流动应力降低。！。在950℃和930℃两个变形温度成形的锻件低倍组织都很均匀、致密，，无显著的清澈晶粒，，也无其它肉眼可见的冶金缺点。！。

3.1锻件组织

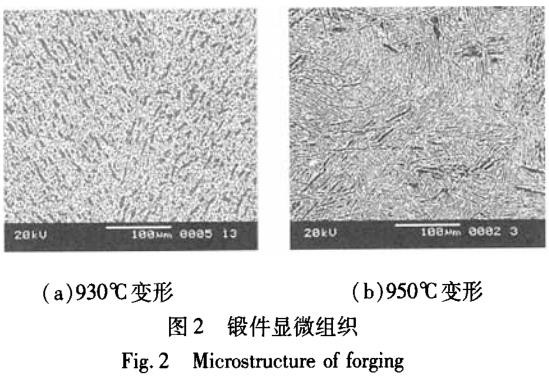

显微组织查抄发现，，930℃变形的锻件显微组织为两相区加工的均匀等轴组织，，初生α相根基球化，，在等轴仅基体上散布有肯定数量的β组织，，无显著的原始β晶界痕迹，，锻件高倍组织见图2(a)。！。

等轴α晶粒的形成过程是合金在α+β两相区进行变形时，，原始β晶：：
：挺烈谎辈苄员湫，，沿金属流动方向被拉长和破碎，，随后产生再结晶，，由于α相的再结晶快于Bβ相的再结晶，，从而得到球状的α再结晶晶粒。！。通常以为这样的组织综 合机能较好，，尤其是塑性和冲击韧性。！。

950℃变形的锻件显微组织为网篮组织，，见图2(b)。！。组织中原始β晶界未在变形过程中齐全解除，，但β晶界遭到肯定水平的破碎，，概括不够齐全和清澈，，条状仅相分歧水平地产生扭曲，，其间散布着α和β相的混合体。！。产生该组织的原因重要是 铸造加热温度高于相变点，，刻划晶界的条状仪相和晶内的片状α相是在动态变形过程中析出，，因而，，沿β晶粒天堑析出的条状α相被扭曲，，被变形的片状α相切割而变得不齐全；
；；同时晶内的片状α相被变形拉长和扭曲，，扭转了原来的规定位向和平行分列，，描摹趋近于条状，，其间保留着α+β的混合体。！。通常以为这样的组织热强性较好，，室温塑性比等轴 组织有所降低，，但能提高断裂韧性、高温悠久和高温蠕变机能[2,4]。！。

3.2锻件力学机能

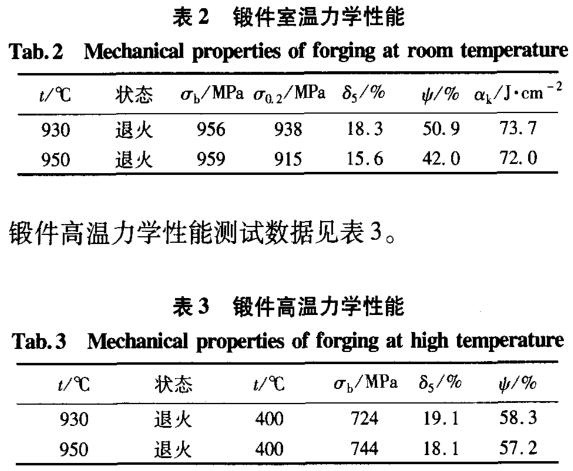

由于TC6合金通常退火后的空冷过程中亚不变的β相会部门地分化而形成两相组织，，这种组织不不变，，并在合金的使用温度下趋于齐全分化。！。等温退火处置可能保障TC6合金获得最不变的α+β组织，，保障在工作温度的长功夫过程中有较高的强 度和最高的塑性和最好的热不变性，，这也是高温下长功夫工作零件选取的根基热处置制度[5]。！。锻件室温力学机能测试数据见表2。！。

表2来看，，在α+β两相区的930℃变形和在β单相区的950℃变形，，强度和冲击韧性相近，，没有显著差距。！。塑性略有降落，，950℃变形比930℃变形的δ₅，，和ψ有所降低，，出格是面缩率ψ，，这与组织的变动是相对应的。！。930℃变形获得的是等轴组织，，这种组织有极好的塑性。！。同时，，两相区变形初生α相含量更高(见图2)，，而α相对拉伸塑性起着重要作用。！。

拉伸变形较小时，，在等轴α和变形β的相界面上产生浮泛；
；；随着拉伸变形水平的增长，，在必须穿过基体之前，，这些浮泛沿着相界面长大。！。α相颗粒对浮泛长大起着故障作用，，初生α相颗粒越多，，均匀自由程越短，，浮泛长大遇到的故障越大。！。因而，，拉伸试样在断裂前产生更大的变形，，从而获得更高的拉伸塑性[2]。！。固然950℃变形的锻件室温塑性有降低，，但 比通常锻件尺度要求的(δ₅≥8％和ψ≥20％)高得多，，使用中有很大的富足量。！。

在930℃变形和950℃变形锻件的高温力学数据没有显著差距，，这两个温度变形对高温力学机能没有太大影响。！。

4、结论

(1)TC6合金在稍高于β相变点进行近β铸造，，可降低变形抗力，，提高可锻性。！。

(2)TC6合金在稍高于β相变点的单相区变形，，得到的显微组织为网篮状组织；
；；而在α+β两相区成形，，得到的组织为等轴组织。！。

(3)TC6合金近β铸造和α+β两相区铸造的通例室温、高温力学机能没有显著差距，，因而适当提高变形温度，，选取稍高于β相变点的近β铸造能够在保障力学机能的情况下，，提高合金的可锻性。！。

参考文件

1中国机械工程学会锻压学会．锻压手册(第一卷)．北京：：
：机械工业出版社，，2002：：
：283—324

2王金友，，葛志明，，周彦邦．航空用钛合金．上海：：
：上？？？蒲Ъ际醭霭嫔，，1985：：
：113～221

3《中国航空资料手册》编纂委员会．中国航空资料手册(第四卷)．北京：：
：中国尺度出版社，，2002：：
：132—146

4《锻压技术手册》编委会．锻压技术手册．北京：：
：国防工业出版社，，1989：：
：244～254

5布鲁克斯C R．有色合金的热处置、组织和机能．北京：：
：冶金工业出版社，，1988：：
：360—387
