1、、界说

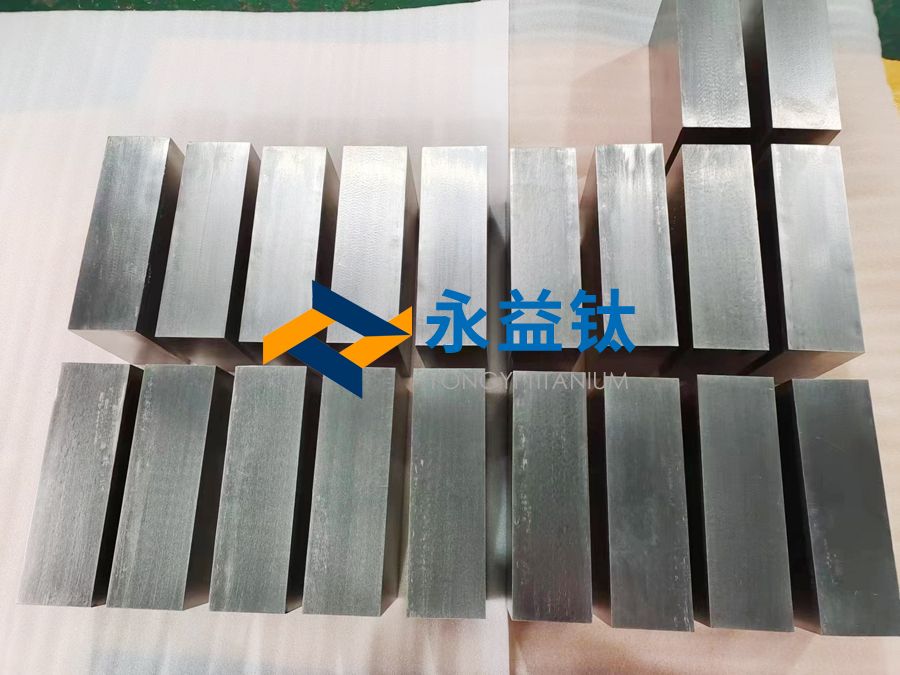

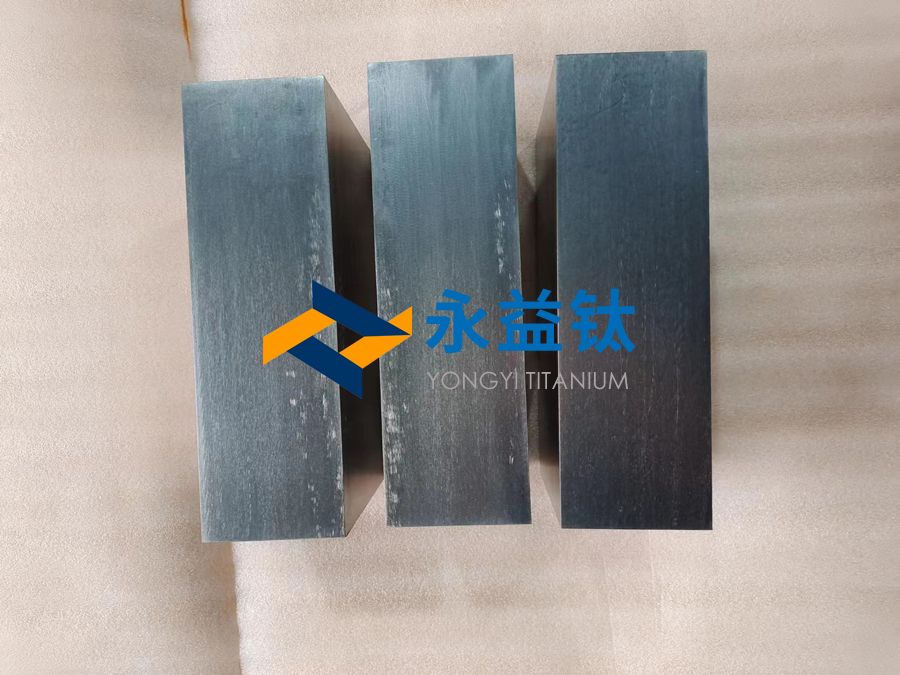

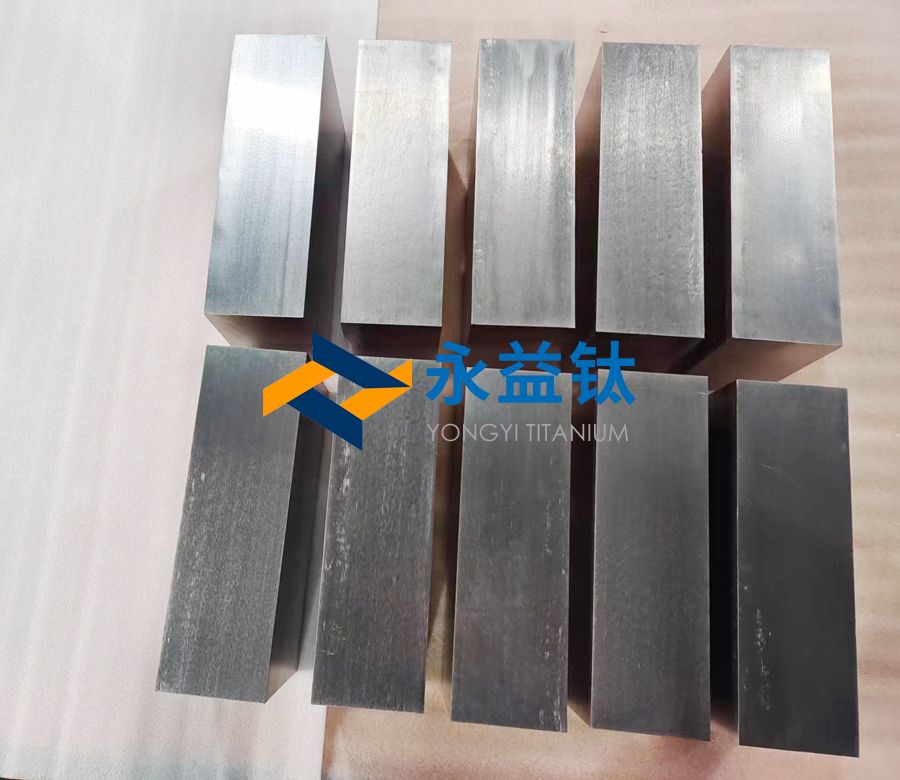

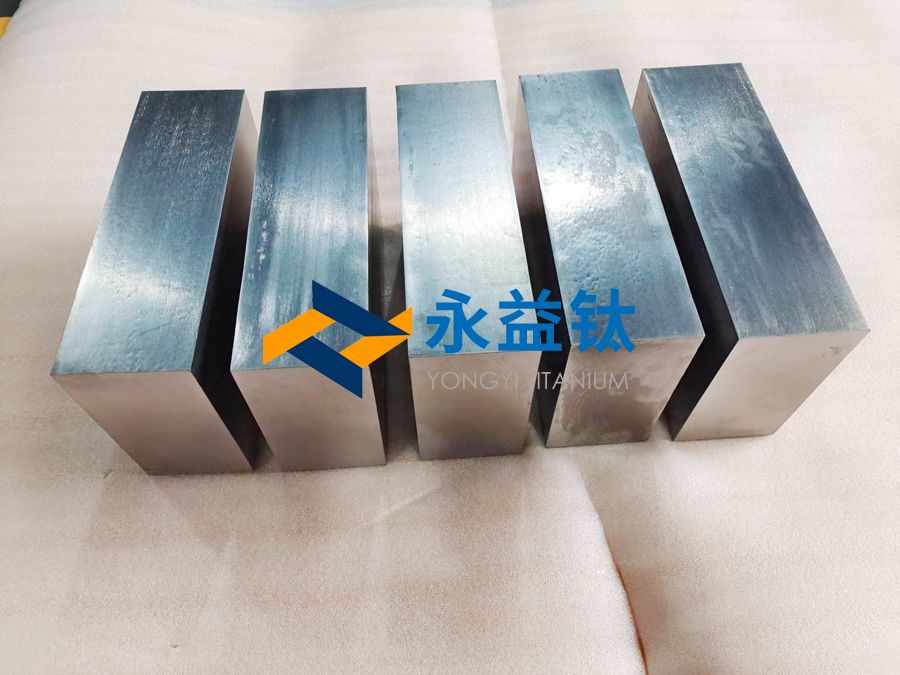

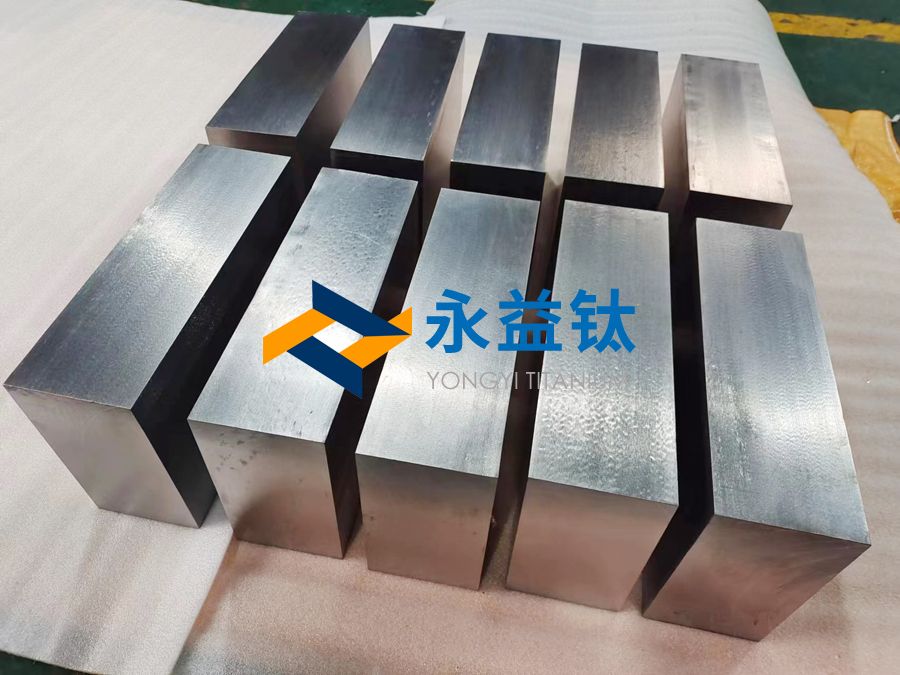

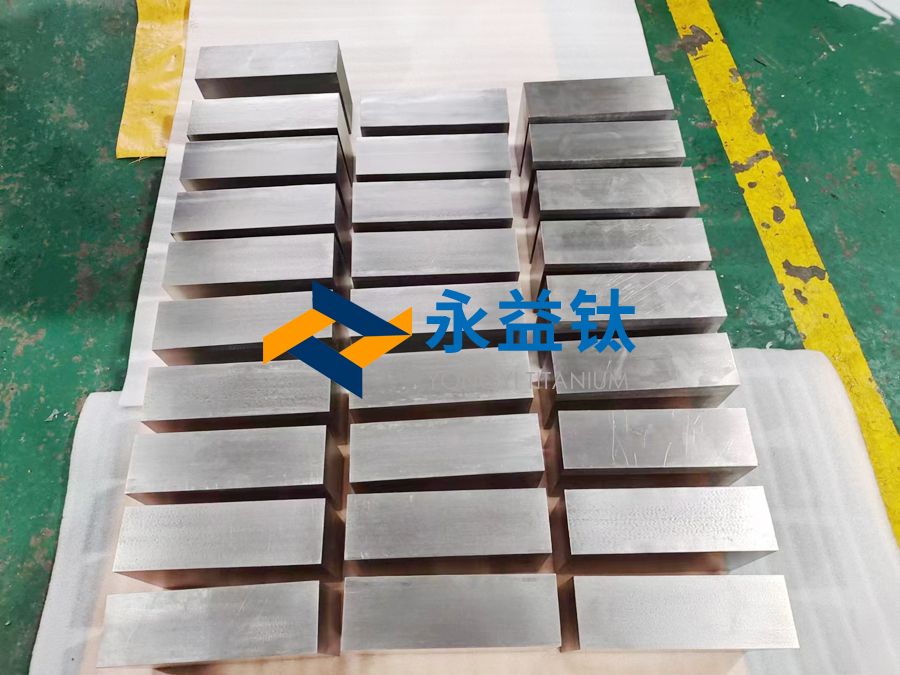

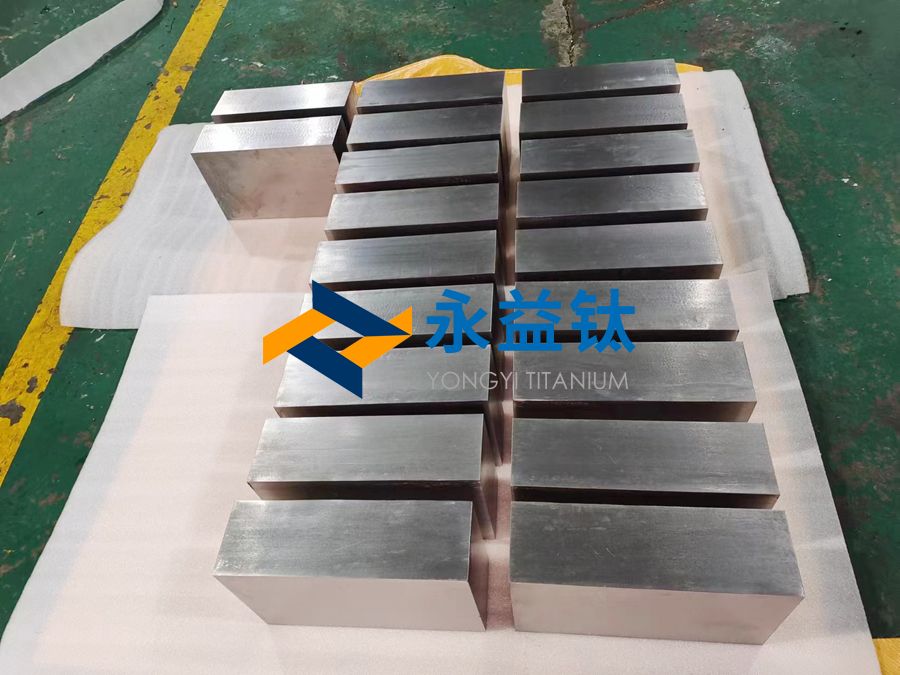

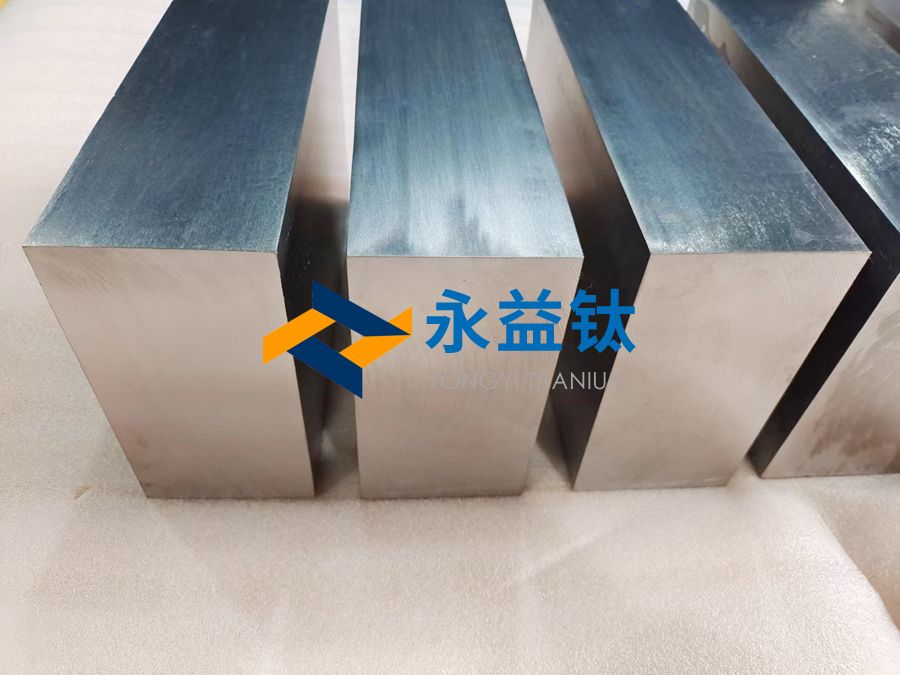

靶材制作用钛方块指通过高纯度钛原料经精密熔炼、、成型及加工制成的块状资料，，，专用于物理气相沉积（PVD）、、磁控溅射等镀膜工艺中的溅射靶材。其主题要求蕴含：：：
超高纯度（≥99.995%），，，削减杂质对薄膜机能的影响；；
均匀微观组织（晶粒尺寸≤100 μm），，，确保溅射膜层一致性；；
高密度（≥99.5%理论密度），，，预防溅射过程中产生颗粒飞溅。
2、、材质类型与特点
| 材质类型 | 特点与利用场景 |
| 高纯钛（HP-Ti） | 纯度≥99.995%（5N5），，，用于半导体、、光学镀膜（如DRAM电极、、AR玻璃涂层） |
| 钛合金靶材 | 如Ti-Al（含铝6%-10%），，，用于耐磨涂层（切削工具、、航空发起机叶片） |
| 掺杂钛靶材 | 增长少量稀土（如Y、、La）或非金属（B、、C），，，改善薄膜导电性或抗氧化性（如通明导电膜） |
3、、机能要求
纯度节制：：：
关键杂质限度：：：氧≤100 ppm、、铁≤50 ppm、、碳≤30 ppm（半导体级靶材）。
放射性元素（U/Th）≤1 ppb（用于集成电路制作）。
晶体结构：：：
等轴晶组织（晶粒度ASTM 6-8级），，，预防溅射时出现“结瘤”缺点。
择优取向节制（如(002)织构），，，影响薄膜的晶体成长方向。
物理机能：：：
导电率≥3.0×10? S/m（用于导电薄膜靶材）；；
热膨胀系数（CTE）与基材（如硅片、、玻璃）匹配，，，削减热应力。
4、、执行尺度
| 尺度类型 | 典型尺度 | 关键指标 |
| 纯度等级 | ASTM F2980（高纯钛材） | 5N5级（99.9995%），，，杂质元素总含量≤50 ppm |
| 微观组织 | SEMI F47（半导体靶材） | 晶粒尺寸≤100 μm，，，无气孔、、同化物（SEM检测） |
| 密度测试 | ASTM B311（烧结资料密度） | 相对密度≥99.5%（阿基米德法） |
| 理论质量 | ISO 10110-7（光学理论粗糙度） | Ra≤0.05 μm（抛光后靶材理论） |
5、、加工工艺与流程
主题流程：：：
原料提纯：：：
电子束熔炼（EBM）：：：真空环境下去除挥发性杂质（如Mg、、Cl），，，纯度提升至99.99%。
区域熔炼（Zone Refining）：：：进一步提纯至5N5级，，，杂质散布均匀化。
成型加工：：：
热等静压（HIP）：：：钛粉在1200℃/100 MPa下致密化，，，解除内部孔隙。
热轧/铸造：：：多道次轧制（变形量≥70%）细化晶粒，，，节制织构取向。
热处置：：：
退火工艺：：：800-900℃真空退火2-4小时，，，解除残存应力并均匀晶！
精密加工：：：
线切割（WEDM）：：：加工靶材至精确尺寸（公差±0.1 mm）。
镜面抛光：：：金刚石研磨液抛光至Ra≤0.02 μm（用于光学镀膜靶材）。
关键技术挑战：：：
大尺寸靶材（如G6代线≥2000 mm）的均匀性节制；；
超低氧含量（≤50 ppm）的不变出产工艺。
6、、关键技术
晶粒取向节制技术：：：
通过多向铸造+交叉轧制，，，实现(002)择优取向（织构强度≥3.0 MRD）。
杂质元素精准分析：：：
GDMS（辉光放电质谱）检测ppb级杂质，，，确保半导体级靶材纯度。
绑定技术：：：
钛靶与背板（铜/铝）的爆炸焊接或钎焊，，，界面结合强度≥150 MPa。
7、、利用领域
| 行业 | 利用场景 | 靶材类型与规格 |
| 半导体 | 集成电路铜互连反对层 | 高纯钛靶（纯度5N5，，，尺寸300 mm×300 mm×6 mm） |
| 显示面板 | OLED阳极、、TFT导电膜 | Ti-Al合金靶（Al 10%，，，厚度8-10 mm） |
| 光学镀膜 | 增透膜（AR）、、反射镜 | 高纯钛靶（Ra≤0.02 μm，，，直径500 mm） |
| 工具涂层 | TiN/TiAlN耐磨涂层 | 钛靶+Al靶组合溅射，，，厚度15-20 mm |
8、、钛靶材与其他资料靶材对比
| 资料 | 优势 | 局限性 |
| 钛靶材 | 高熔点（1668℃）、、膜层致密 | 溅射速度较低（需高功率电源） |
| 铝靶材 | 成本低、、溅射速度高 | 膜层硬度低（HV~200），，，易氧化 |
| 铜靶材 | 导电性优（用于互连） | 易与硅产生扩散，，，需加反对层 |
| 钨靶材 | 耐高温、、耐磨 | 密度高（19.3 g/cm?），，，加工难度大 |
9、、将来发展新方向
超大尺寸靶材：：：
开发G10.5代线（3370 mm×2940 mm）钛靶，，，满足8K显示面板需要。
多腔体拼接技术解决大靶材成型难题。
复合靶材设计：：：
钛/钽层状复合靶，，，一步溅射天生Ti-Ta-O阻隔层（用于3nm芯片）。
梯度成分靶材（如Ti-Al渐变），，，实现薄膜成分精准调控。
绿色制作技术：：：
废靶回收：：：氢化-破碎-重熔工艺，，，回收率≥95%。
低能耗电子束熔炼（EBM）技术，，，能耗降低30%。
智能化检测：：：
AI视觉自动鉴别靶材理论缺点（微裂纹、、同化）。
在线质谱仪实时监控熔炼过程杂质含量。
总结
靶材制作用钛方块是高端镀膜工艺的主题资料，，，其技术壁垒集中于超纯熔炼、、精密成型及微观组织调控。将来发展方向聚焦于超大尺寸、、复合结构及绿色制作，，，以满足半导体微缩化、、显示大屏化趋向的需要。通过资料创新与工艺升级，，，钛靶材将在5G通讯、、柔性电子等新兴领域持续阐扬关键作用。
